数字带通传输系统——键控法调制

数字带通传输系统，是通信系统中用来传输数字信号的基本模型。而键控法是对数字信号进行调制的一种基本方法。

数字基带信号

数字基带信号是通信过程中包含信息的原始信号，通常用二进制数字来表示，例如01000101010101010101010101这样……

然而如果直接用高电平表示1，低电平表示0，产生出来的信号几乎不可能通过天线发射出去。具体的物理原因是因为信号频率太低。

因此需要某种手段让信号的频率提高，但又不失去其中包含的信息，即所谓的调制。

调制手段

       可以通过模拟调制来把包含信息的信号搬到高频上面。也就是把针对模拟信号所使用的调制方法直接强行用给数字信号。这样的操作粗糙且性能低劣，除了特殊场合，并非特别可取的手段。

然后来说键控调制的具体操作。

数字信号的调制思想和模拟信号调制类似，都是对基带信号进行调幅、调频或调相。每个正弦波都有它的振幅、频率和相位；三种调制方法分别对应于【从信号到幅度的映射】【从信号到频率的映射】【从信号到相位的映射】

调幅：从信号到幅度的映射

比较直观地来讲，假如对下面的数字信号进行调幅

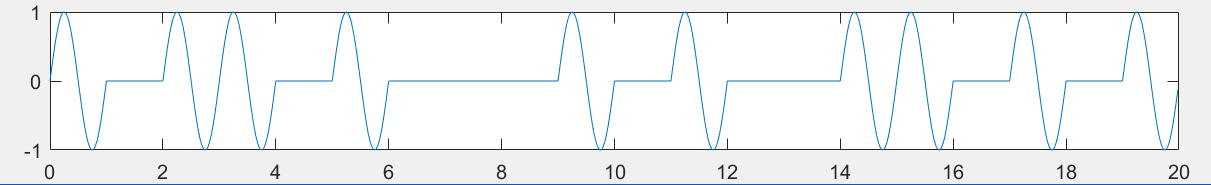

对它进行振幅调制，也就是2ASK调制，得到的波形如下图

从图中可以看出，数字信号为0的时候，调制后的信号仍然是0，调制信号为1的时候，调制后的信号变为一个周期的正弦波。

相应的2FSK和2PSK的调制后的波形如下。

2PSK

正弦波的每一次每一次相位跳变，都对应二进制码的一次跳变。

2FSK

二进制信号在不同的状态的时候，对应于调制信号后不同的频率。
