【hackrf结合gnuradio实现FSK的调制与解调】

实验一 FSK的调制与解调

一、实现目标

1、在GRC平台下,调制出FSK信号,并通过HackRF进行发送；

2、根据HackRF接收到的FSK信号, 在GRC平台下进行解调；

二、实现过程

1、开始的时候直接用已有的模块，仿真波形很好，一旦通过hackRF就非常的糟糕，发现好多模块我们根本不会用，只能一点点的尝试，查找资料，慢慢理解熟悉一些的模块的使用。

从目前的情况可以分析：

（1）目前问题主要在于解调，解调分相干解调和非相干解调。

（2）相干解调必须实现同步，同步非常难。

（3）故我们要实现解调，只能从这些方面入手：

           ①直接利用GRC里现成的调制与解调模块；

           ②通过非相干解调方法解调；

2.下面是用搭的FSK调制解调过程

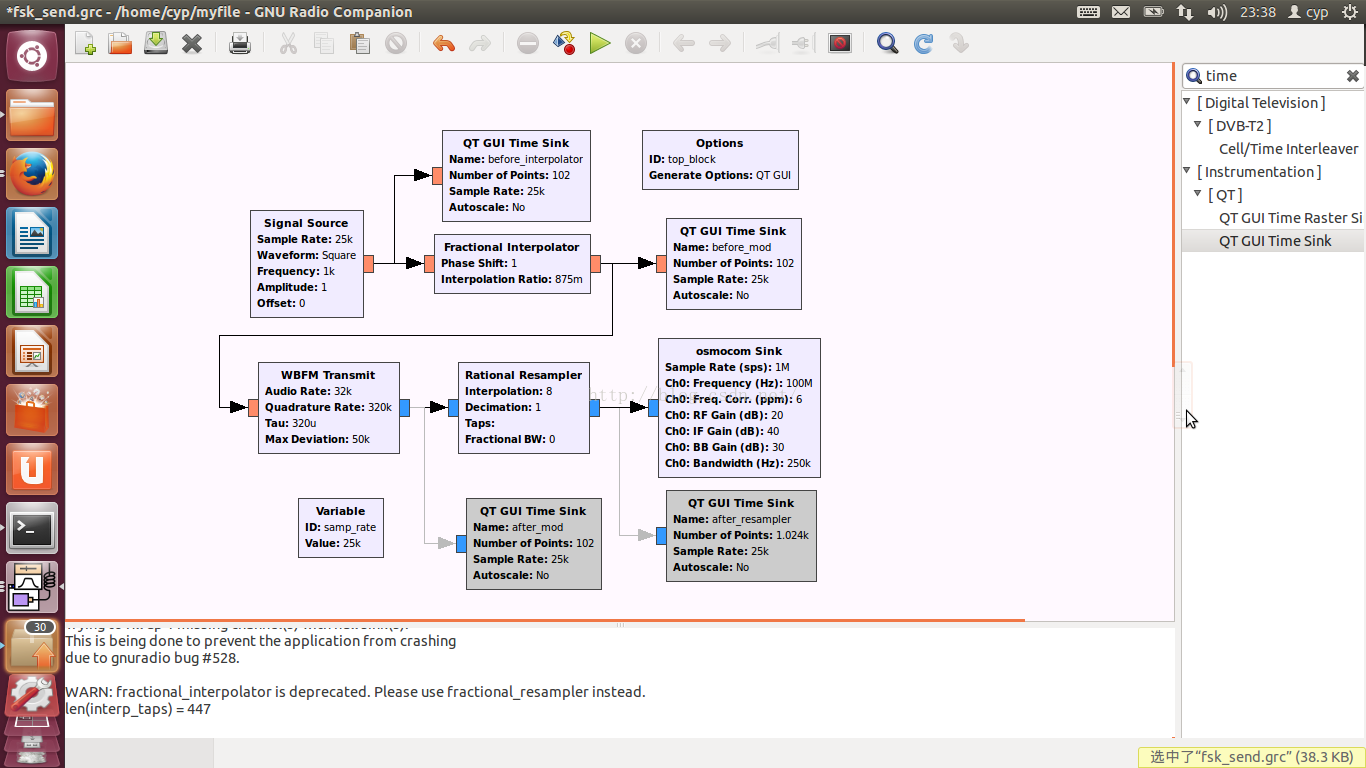

（1）     调制过程原理图

从图中，可以看出有许多的陌生的模块，其实这些模块的作用非常大，他是将信息做一些处理，是信息更加可靠的通过kackrf传输。

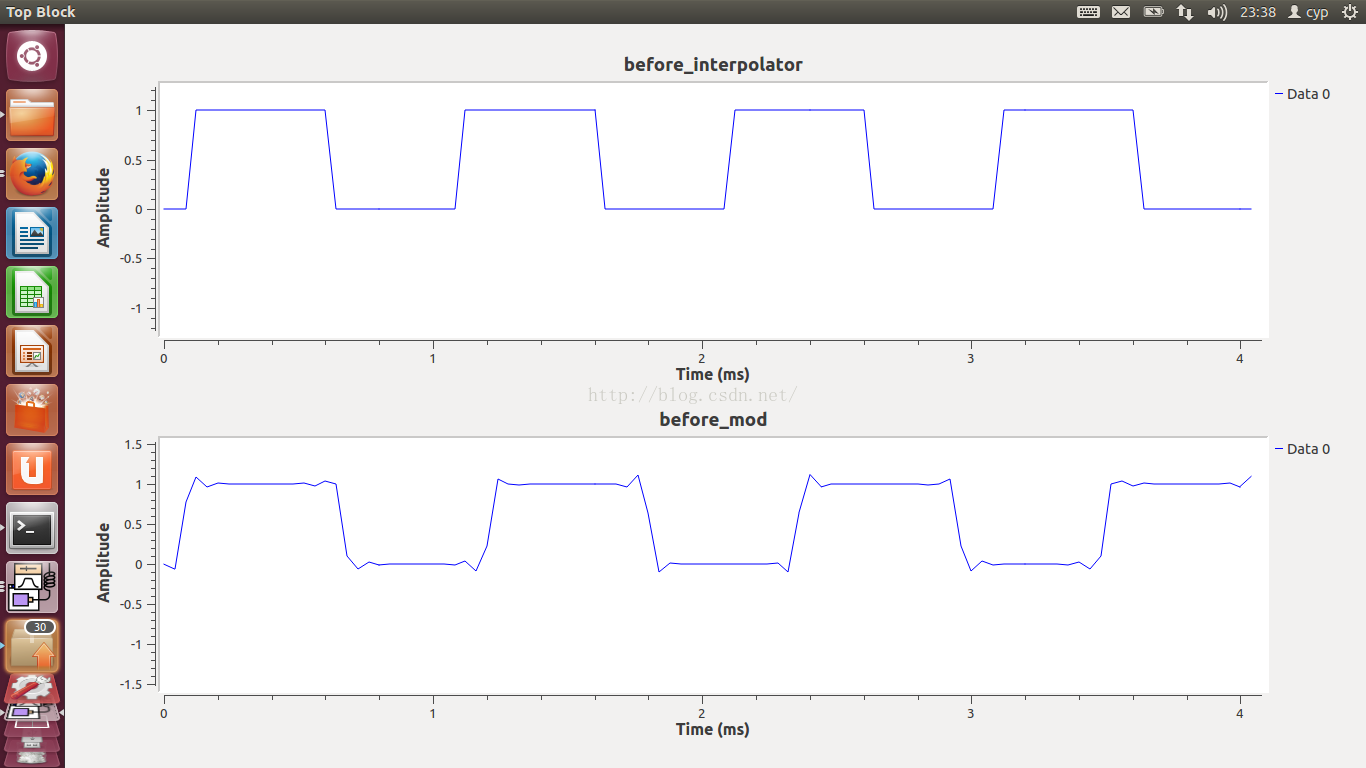

（1）我们要发送的方波，通过Fractional Interpolator 模块，稍稍改变原有的波形，使原来的波形更容易加载到载波上。

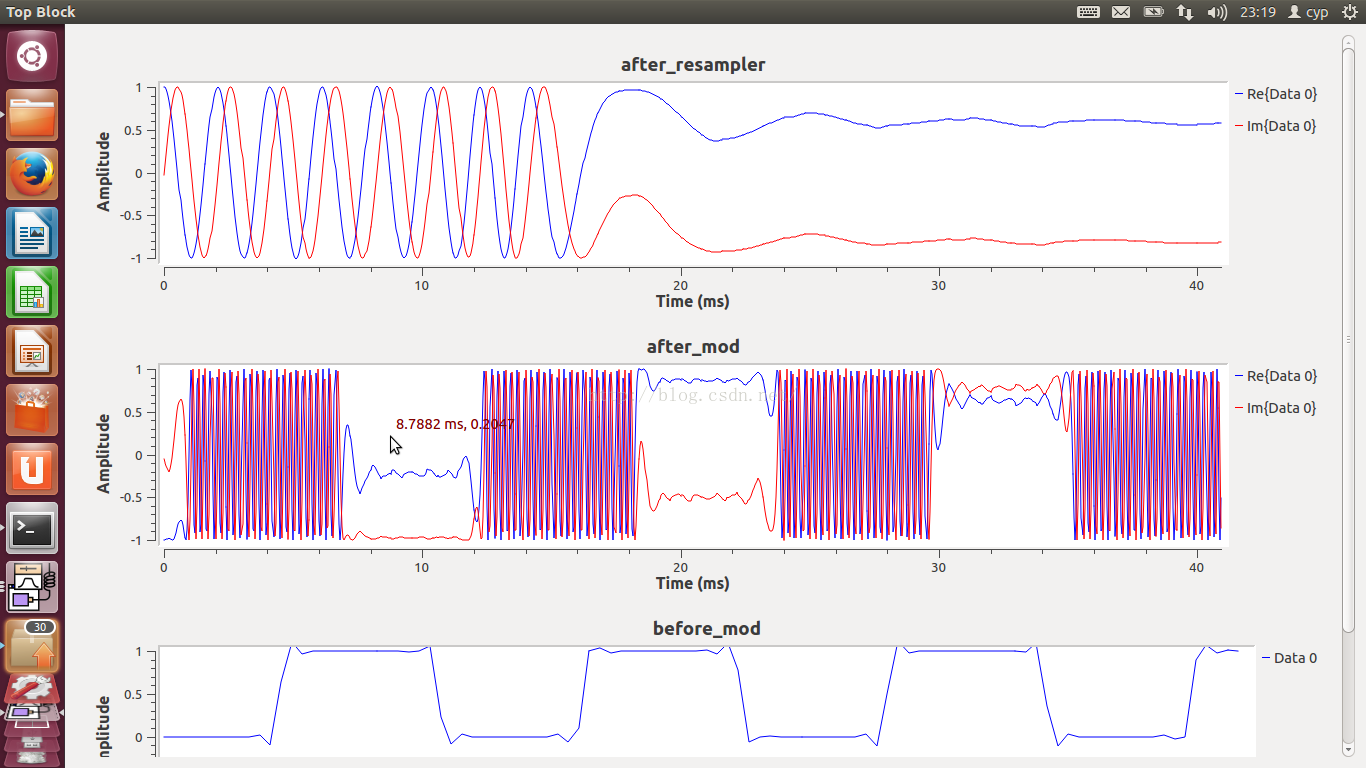

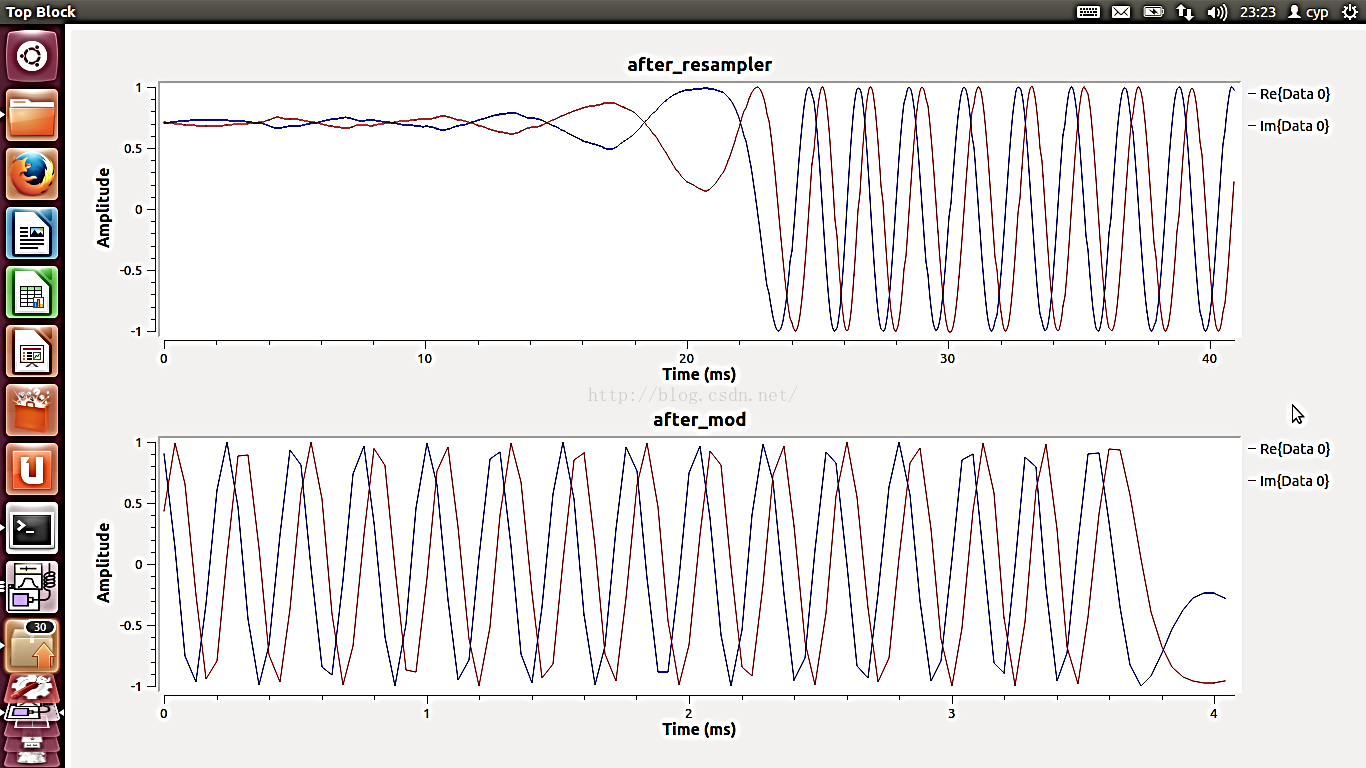

（2）将稍稍变化后的方波通过WBFM Transmit模块完成调制。当我们的将调制后的波形放大看，发现调制后的波形，不怎么的好，于是我们就可以利用Rational Resampler模块进行插入重采样，可以使原来的波形变得更好（更光滑）。

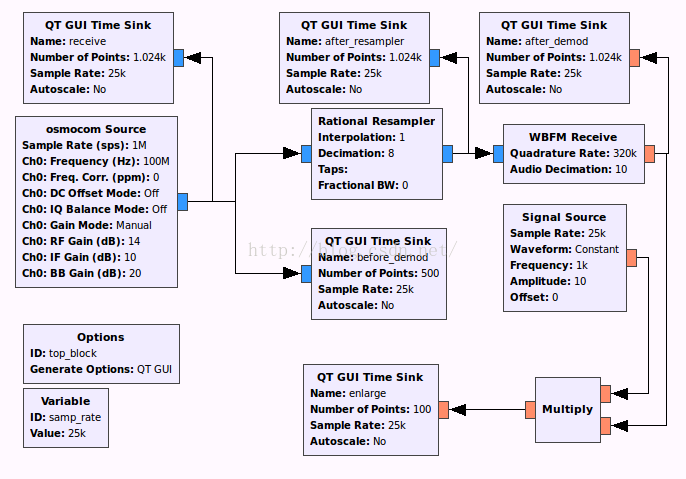

（3）接收方解调grc原理图

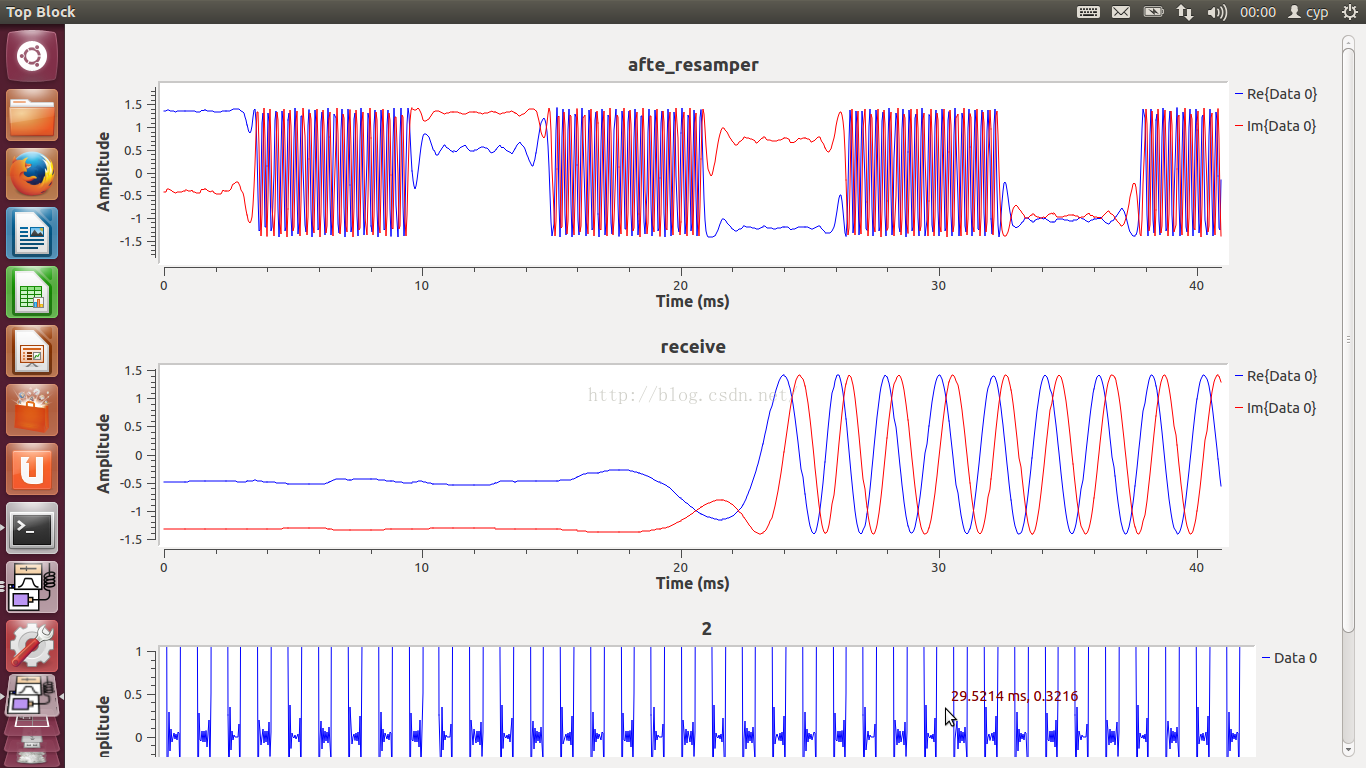

（4）首先还是通过波形进行Rational Resampler模块进行抽取重采样，主要是与发送的端的Rational Resampler模块想对应，是发送信息和接受的信息的速率一样。

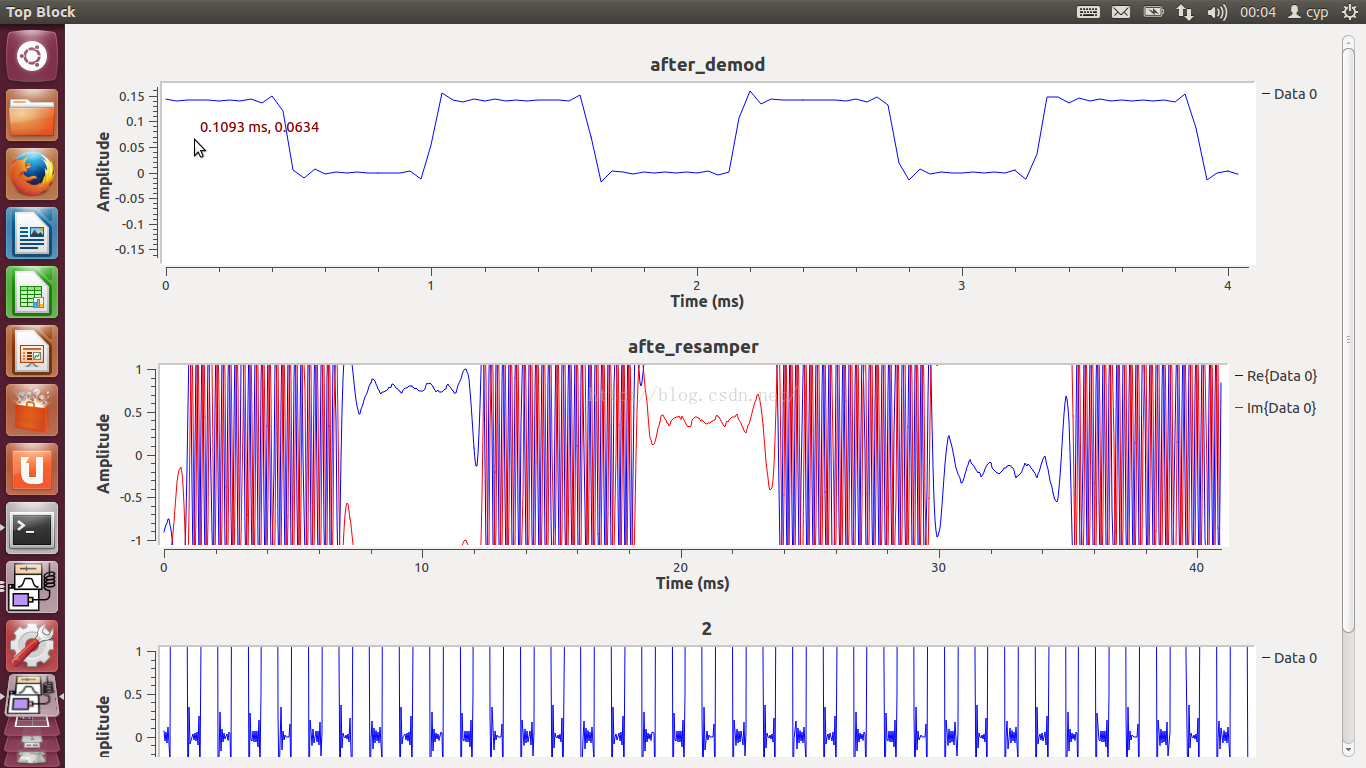

（5）首先还是通过WBFM Receive模块进行解调。还原出原来发送的方波。

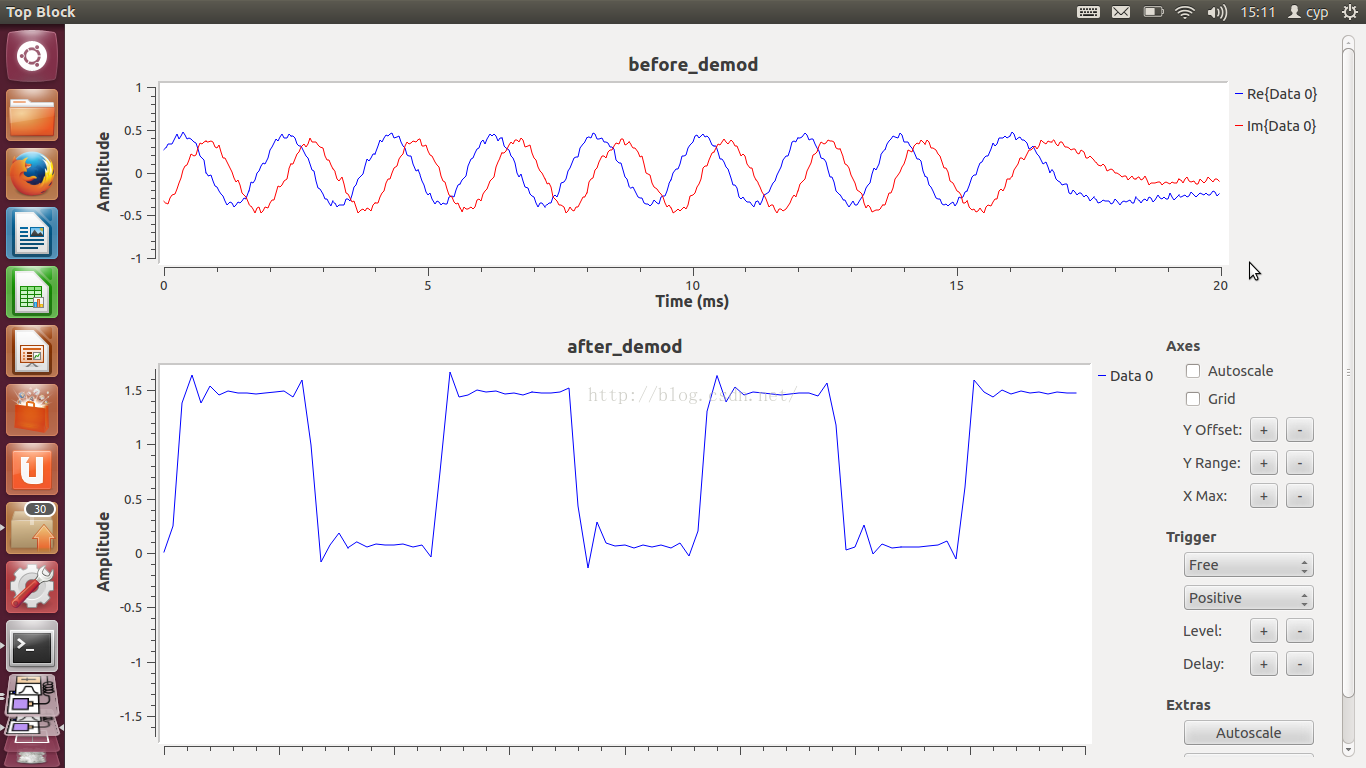

（6）比较调制前的波形和调制后的波形，发现效果不错。

在后面将继续讲解通过hackrf实现文本文件的发送。
