概述
镜像命令对于工作速度的提升很明显，一般来说，我们在平面图上镜像用得较多，大家也比较熟悉。只不过，现在Cad同样可以进行三维建模，当然相比于其他主流的三维建模软件，Cad还存在差距，用得人也较少。但是对于一个经常使用Cad的人，了解一下三维镜像也无妨。
1、打开cad之后，选择视图为“西南等轴测”。
2、在cad中绘制如下图所示三维图形
3、选择“修改”-“三维操作”-“三维镜像”命令，当然也可命令行输入“MIRROR3D”-“空格”,之后，选择要镜像的三维实体，“空格”

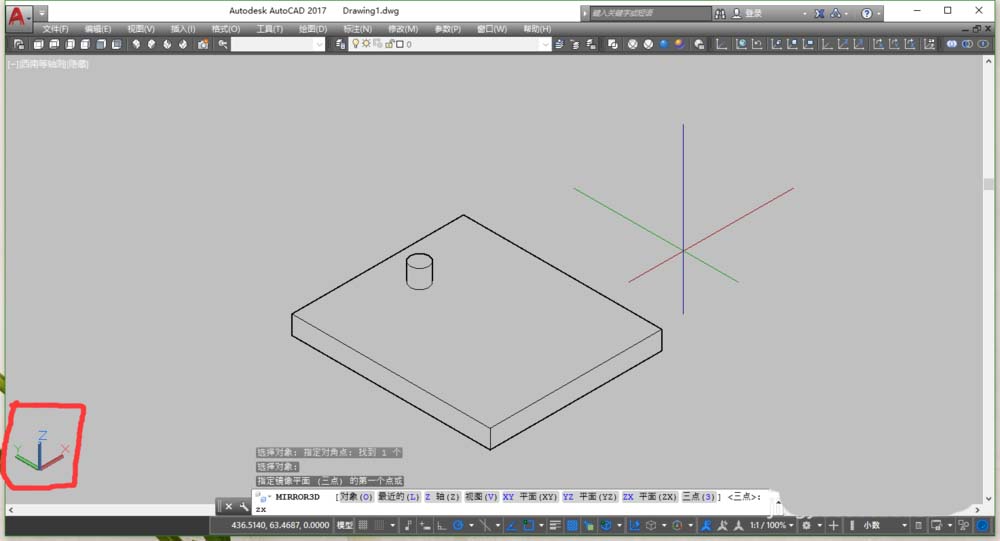

4、平面镜像针对的是一根直线，三维镜像当然就针对的是一个面。这时，命令行会提示选择镜像面的方式，可输入“3”，意思就是通过手动指定3个点来确定一个面。也可输入“zx”（这个根据你所需要的镜像面来定，注意参考命令行的介绍），这里的依据是看坐标系，zx代表z轴和x轴所指定的一系列平面，这个时候，只需再指定一点即可
5、输入“zx”之后，“空格”。然后指定长方体边上中点，即可确定镜像面
6、同样会提示“是否删除源对象？”。“空格”默认选“否”即可。
