机器人路径规划之A*算法(附C++源码)

来源丨 古月居

点击进入—>3D视觉工坊学习交流群

1. 基本原理

A*算法的本质是广度优先的图搜索.意在寻找一个从起点到目标节点的最短路径.

A*算法在Dijkstra的基础上加入了启发式变量,一般用启发式距离(两点的直线距离)表示.

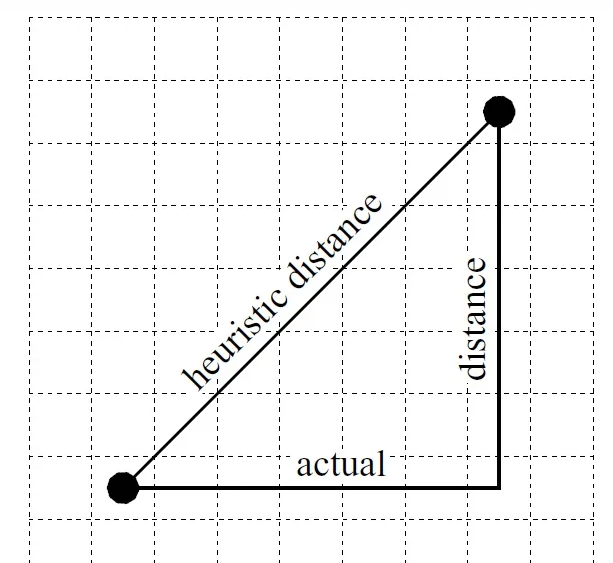

启发式距离

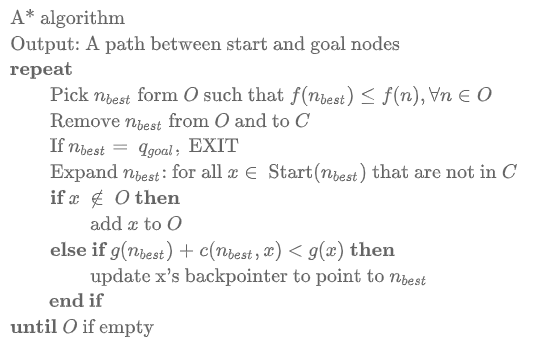

2. 算法伪代码

本伪代码摘取自Principles of Robot Motion

其中O代表优先队列,C存放着已访问过的节点.

3. 关键C++代码剖析

先来看看A*算法运行的最终结果吧

首先先创建一个类代表节点(省略了构造函数等Method).

class node {
private:
    int x, y;        // 坐标
    double sumCost;  // f(n)
    double heuristic;// 启发值
    bool obstacle;   // 是否是障碍物
    node* backpoint; // 前驱节点
    bool isVisited;  // 判断是否访问过
};

在main函数中定义起始节点和目标节点

node startNode(40, 10);// 起始点
node goalNode(10, 40); // 目标点

初始化地图,这里计算了每个节点的启发式距离

for (int i = 0; i < mapSize; ++i) {
    vector<node*> tmp;
    for (int j = 0; j < mapSize; ++j) {
        node* tmpNode = new node(i, j);
        tmpNode->setHeuristic(calHeristic(tmpNode, goalNode));
        tmp.push_back(tmpNode);
    }
    roadmap.push_back(tmp);
}

添加障碍物

void defineObstacle(vector<vector<node*>>& roadmap) {
    // 先框住四周
    for (int i = 0; i < mapSize; ++i) {
        roadmap[0][i]->setObstacle();
        roadmap[i][0]->setObstacle();
        roadmap[i][mapSize - 1]->setObstacle();
        roadmap[mapSize - 1][i]->setObstacle();
    }


    // 再定义一个条形快
    for (int i = 1; i < mapSize / 2; ++i) {
        roadmap[mapSize * 2 / 3][i]->setObstacle();
        roadmap[mapSize * 2 / 3 - 1][i]->setObstacle();
        roadmap[mapSize * 1 / 3][mapSize - i]->setObstacle();
        roadmap[mapSize * 1 / 3 - 1][mapSize - i]->setObstacle();
    }
}

A*算法函数

void aStar(const node& startNode, const node& goalNode, vector<vector<node*>>& roadmap, Mat& background) {
    // 使用Lambda表达式定义一个优先队列
    auto cmp = [](node* left, node* right) { return left->gN() > right->gN(); };
    priority_queue<node*, vector<node*>, decltype(cmp)> O(cmp);


    node* tmp = roadmap[startNode.coordinateX()][startNode.coordinateY()];
    O.push(tmp);


    // Algorithm 24 A* Algorithm
    while (!O.empty()) {
        // Pick nbest from O such that f(nbest) <= f(n).
        node* nBest = O.top();
        // Remove nbest from O and add to C(isVisited).
        O.pop();
        nBest->setIsVisited();
        // if nbest == qgoal, EXIT.
        if (*nBest == goalNode)
            break;


        // 八个方向都可以走
        std::vector<node> motion = { node(1,   0,  1),
                node(0,   1,  1),
                node(-1,   0,  1),
                node(0,   -1,  1),
                node(-1,   -1,  std::sqrt(2)),
                node(-1,   1,  std::sqrt(2)),
                node(1,   -1,  std::sqrt(2)),
                node(1,    1,  std::sqrt(2)) };


        for (int i = 0; i < 8; i++) {
            node tmpNode = motion[i];
            tmpNode += *nBest;
            node* tmpNodePointer = roadmap[tmpNode.coordinateX()][tmpNode.coordinateY()];
            *tmpNodePointer = tmpNode;
            if (verifyNode(*tmpNodePointer) && !tmpNodePointer->returnIsVisited() && !tmpNodePointer->isObstacle()) {
                O.push(tmpNodePointer);
                tmpNodePointer->setIsVisited();
                tmpNodePointer->setBackpoint(nBest);
                tmpNodePointer->drawNode(background, imgGridSize, Scalar(0, 255, 0), 0);
                imshow("aStar", background);
                waitKey(5);
            }
        }
    }


    // 画出最终的路径
    tmp = roadmap[goalNode.coordinateX()][goalNode.coordinateY()];
    while (!(*tmp == startNode)) {
        tmp->drawNode(background, imgGridSize, Scalar(255, 0, 0));
        tmp = tmp->returnBackpoint();
        imshow("aStar", background);
        waitKey(5);
    }
}

4. 资源指路

A*算法其中大部分变量和算法过程我都尽量和Principles of Motion中的说明保持一致,源代码已上传github(非工程文件,需自行配置),有不明白的可以在评论区留言,我会尽量回复

https://link.zhihu.com/?target=https%3A//github.com/kushuaiming/PathPalnning

本文仅做学术分享，如有侵权，请联系删文。
