前言

  本文为本人学习模拟集成电路相关知识的的学习笔记，入门级别，意为小白快速上手所写，关于进阶文章，后续更新。

  关于如何使用Cadence Virtuoso IC617进行Library的创建、cell的创建、简单仿真操作，请参考文章【Cadence Virtuoso】IC617 入门操作 (MOS特性分析)

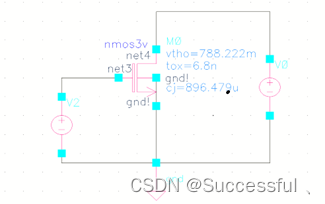

1 MOS特性仿真电路图

1.1 电路仿真

（1）Ids与Vds的关系仿真

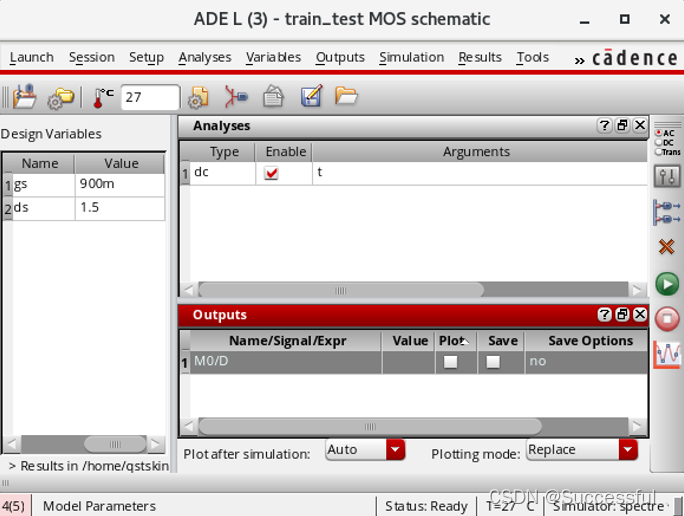

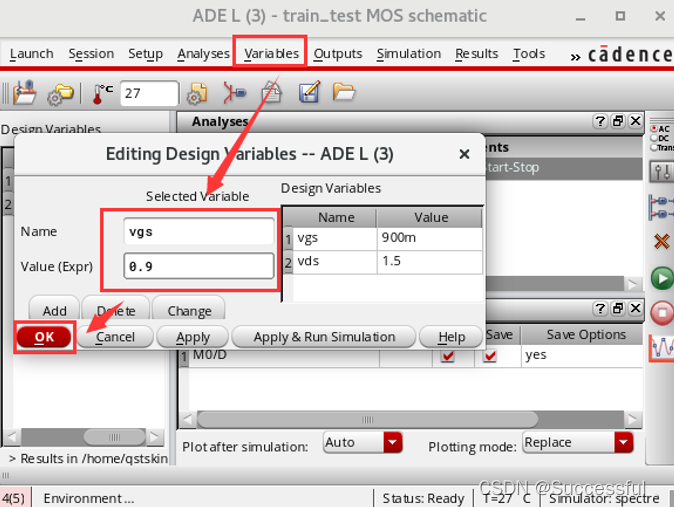

  打开ADE L窗口进行仿真设置，为方便后续特性仿真，在该页面依次进入Variables->Edit，新建变量$v_{gs}=0.9V$和$v_{ds}=1.5V$，设置窗口如下：

  接下来进行仿真设置，依次进入Analyses->Choose，设置仿真类型为dc分析，并对Design Variable进行线性设置，区间0-5V，间隔0.01V，并将晶体管漏极电流作为输出，如下图：(记得在Output下的输出变量，勾选Plot,这个图没勾选，但是我仿真的时候是勾选的)

  点击Netlist and Run开始进行扫描，MOS管漏极输出电流曲线如下图所示：

仿真结果

仿真结果分析

  当$v_{ds}<∆$时，MOS处于可变电阻区，此时MOS显示出电阻特性
  当$v_{ds}>∆$时，MOS进入饱和区，此时MOS近似为恒流源，但是由于沟道调制效应（λ），恒流特性不理想。
  当$v_{ds}\gg ∆$时，MOS击穿，电流开始增大。

（2）Ids与Vgs的关系仿真

  在前面描述操作的基础上，进行参数扫描，选择Tools->Parametric Analysis，对变量vgs进行设置，扫描范围为0.5 - 1.5V，总的扫描数为6。

  运行参数扫描，结果如下图所示

仿真结果

仿真结果分析

  已知参数$V_{TH}=788mV$，随着V_GS的增大，MOS截止区、弱反型区、强反型区、速度饱和区切换（速度饱和没看到，$V_{GS}$不够大，预测$V_{GS}$过大 电流会达到一个饱和值）。
1、由图可知
  a) $V_{GS}=0.5V$和$V_{GS}=0.7V$时，$i_{ds}$几乎为零，处于截止状态。
  b) $V_{GS}=0.7V$时，MOS处于弱反型区，最后进入强反型。
2、 当$V_{GS}>V_{TH}$时，MOS导通，对于给定$V_{DS}$，$i_{ds}\propto V_{GS}^2$。

2 共源放大器仿真

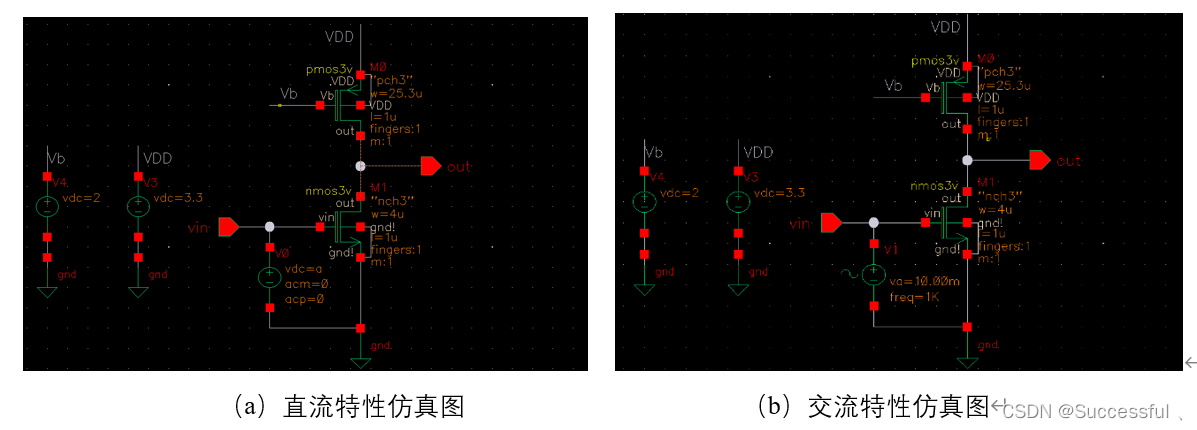

2.1电路图

电路说明：这么简单，就不用说了吧

3.1 CS电路仿真

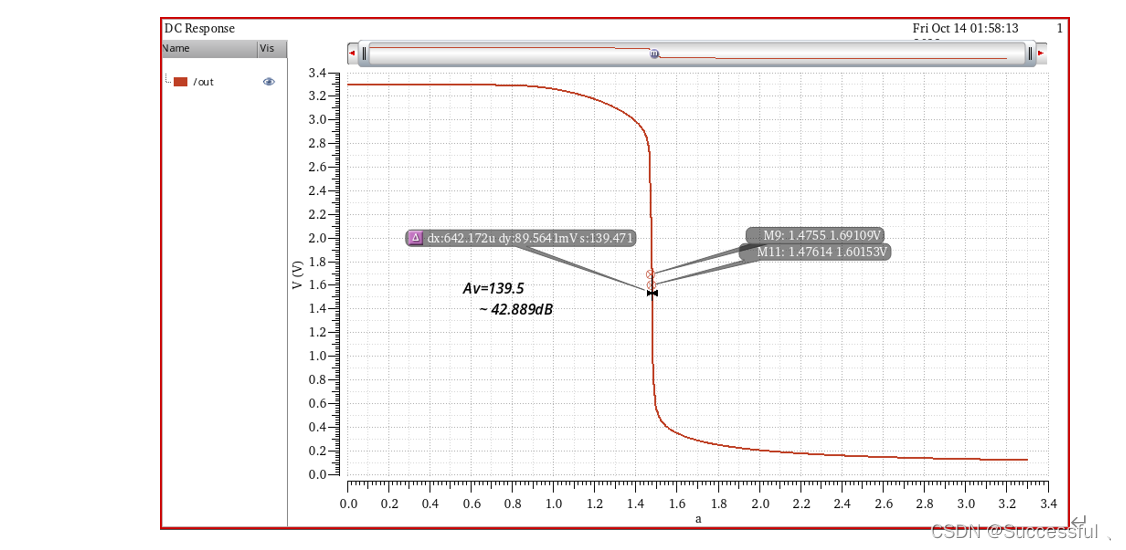

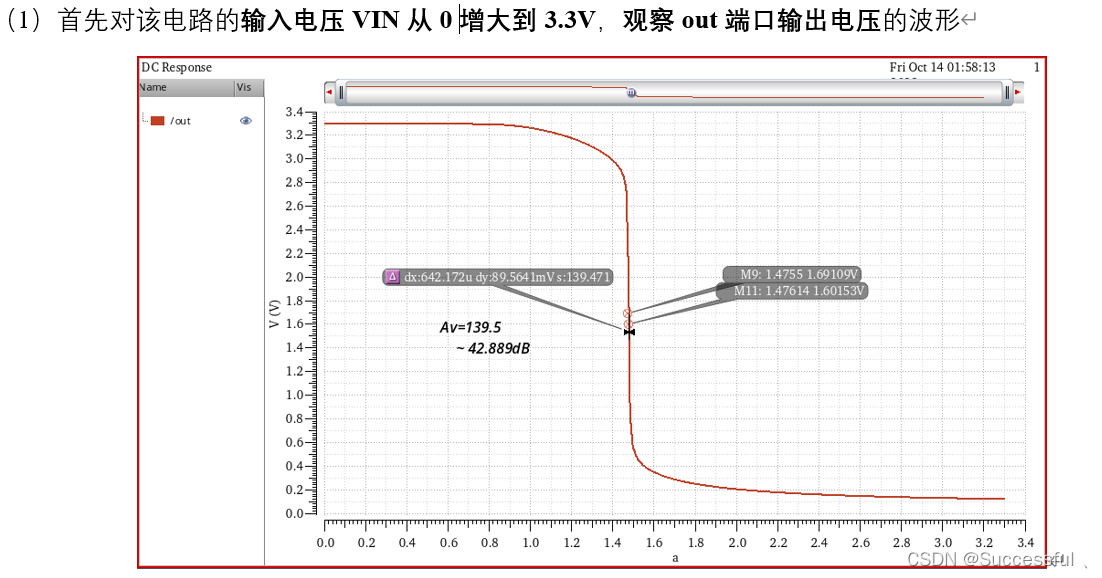

3.1.1 直流特性仿真

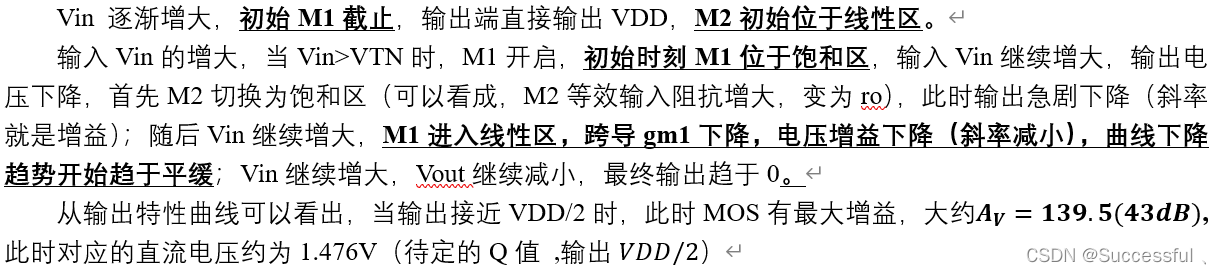

波形分析：

增益分析：

增大宽长比

PS：现在有经验了，嘿嘿嘿

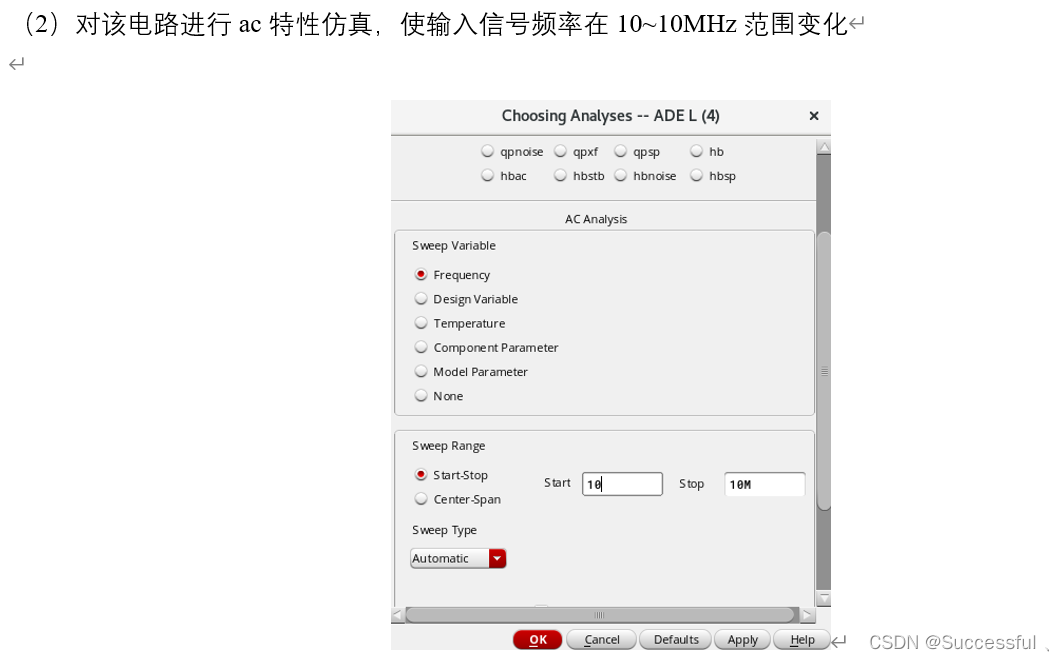

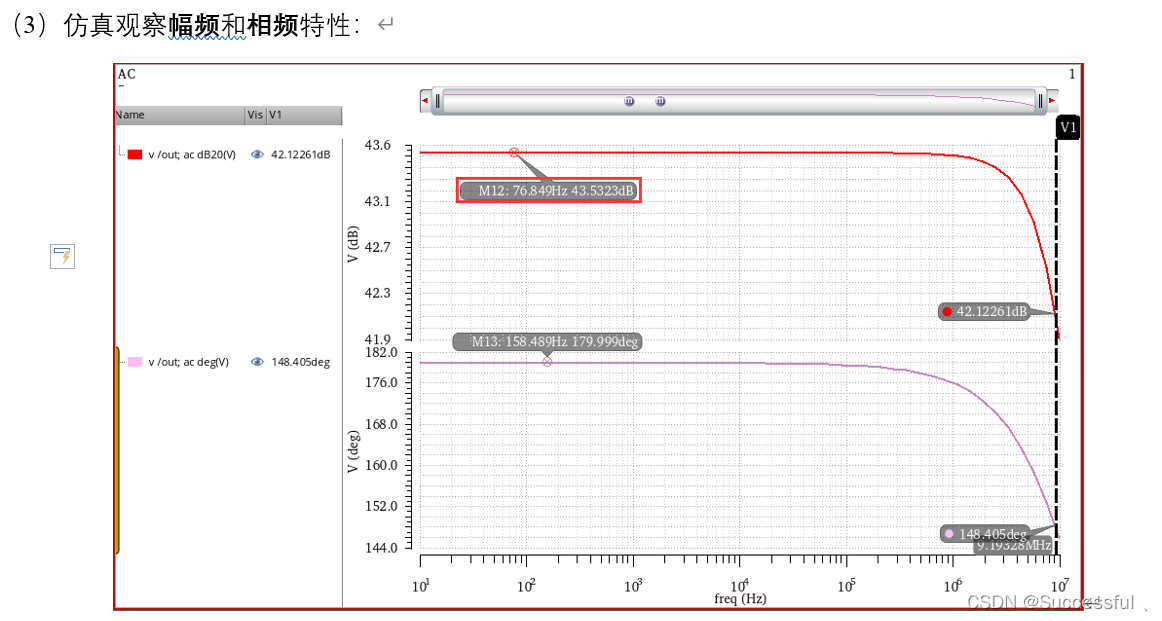

交流特性仿真

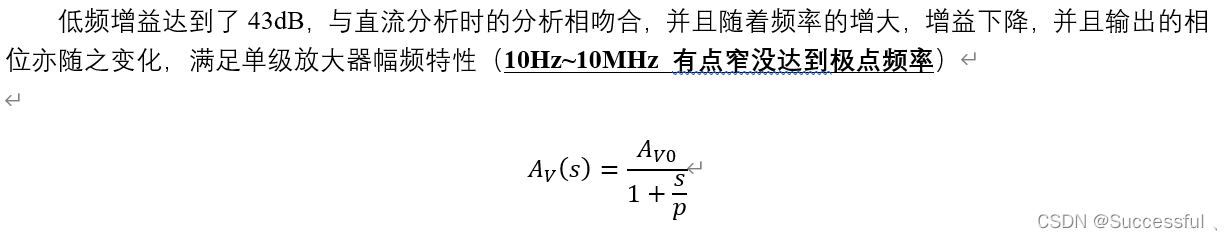

波形分析:

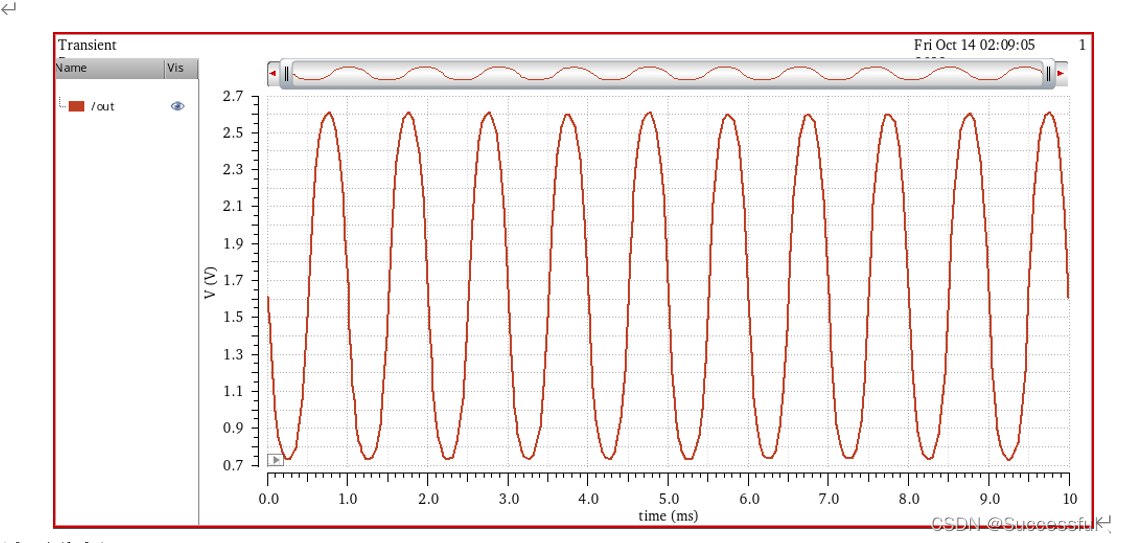

瞬态特性仿真

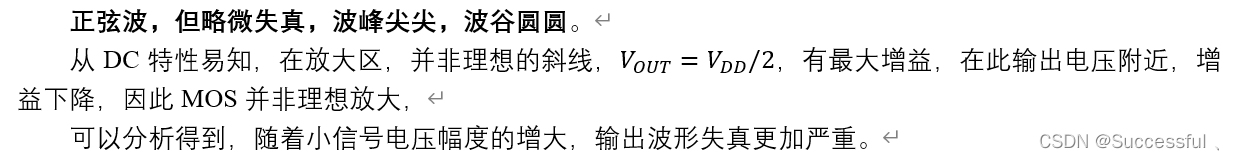

波形分析：

欢迎交流探讨
如有错误，可私聊，及时更正
