概述

Nacos ApiSix docker集群环境搭建(docker-compose方式)

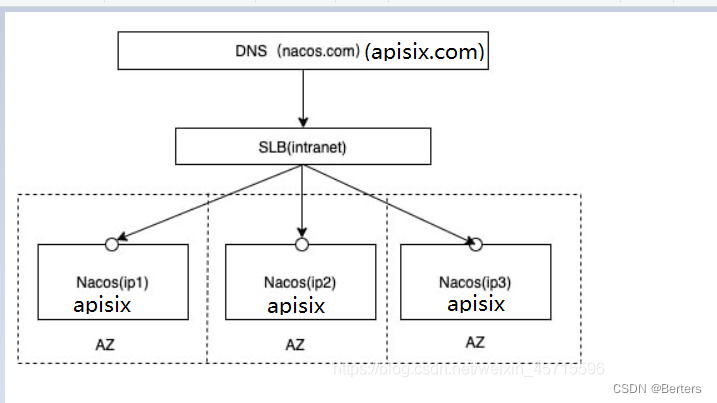

集群流程（我采用SLB做负载均衡，也可自行配置nginx做负载）：

nginx负载均衡的配置参考如下（仅供参考）：


#user  nobody;
worker_processes  1;

#error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

#pid        logs/nginx.pid;


events {
    worker_connections  1024;
}


http {
    include       mime.types;
    default_type  application/octet-stream;

	log_format  main  '$remote_addr - $remote_user [$time_iso8601] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';


    #access_log  logs/access.log  main;


    sendfile        on;
    #tcp_nopush     on;

    #keepalive_timeout  0;
    keepalive_timeout  65;

    #gzip  on;
	upstream apisix{
			ip_hash;
			server 12.10.8.92:9000 weight=1;
			server 12.10.8.93:9000 weight=2;
			server 12.10.8.93:9000 weight=3;

			}
	upstream nacos{
			ip_hash;
			server 12.10.8.92:8848 weight=1;
			server 12.10.8.93:8848 weight=2;
			server 12.10.8.94:8848 weight=3;

			}

    server {
        listen       8080;
        server_name  localhost;

        #charset koi8-r;
		if ($time_iso8601 ~ '(d{4}-d{2}-d{2})') {
                set $time $1;
		}
		access_log  logs/$time.access.log  main;
        #access_log  logs/host.access.log  main;



        location / {
			proxy_pass http://apisix/;
            #proxy_set_header Host $host;
			proxy_set_header Host $host:$server_port;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        }


        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }


    }

    server {
        listen 8082 ;
        client_max_body_size 20M;
        proxy_read_timeout 600s;



        #charset koi8-r;
		if ($time_iso8601 ~ '(d{4}-d{2}-d{2})') {
                set $time $1;
		}
		access_log  logs/$time.access.log  main;
        #access_log  logs/host.access.log  main;



        location / {
			proxy_pass http://nacos/;

		}
        #error_page  404              /404.html;

        # redirect server error pages to the static page /50x.html
        #
        error_page   500 502 503 504  /50x.html;
        location = /50x.html {
            root   html;
        }


    }



}

环境安装：

IP地址

需安装服务（仅限docker方式）

备注

12.10.8.92

Docker+docker-compose+Apisix+nacos，etcd, dashboard, Grafana, prometheus

红色为必装服务

12.10.8.93

Docker+docker-compose+Apisix+nacos，etcd,dashboard,Grafana, prometheus等

红色为必装服务

12.10.8.94

Docker+docker-compose+Apisix+nacos，etcd,dashboard,Grafana, prometheus等

红色为必装服务

安装docker：https://blog.csdn.net/BThinker/article/details/123358697

安装docker-compose: https://blog.csdn.net/pushiqiang/article/details/78682323

Docker 配置：

mkdir -p /etc/docker/

vim /etc/docker/daemon.json

#需要配置docker和docker-compose的默认网段,避免网段冲突，daemon.json添加以下内容。

{ "registry-mirrors": ["https://hub-mirror.c.163.com"],

  "bip": "192.168.0.1/24",

  "default-address-pools": [{"base":"10.10.0.0/16","size":24}]

}

docke-compose方式安装APISIX：

创建安装目录：

mkdir -p /data/soft/

cd  /data/soft/

通过 git 命令克隆 apisix-docker 仓库：

git clone https://github.com/apache/apisix-docker.git

cd apisix-docker/example

vim docker-compose.yml

然后在docker-compose.yml里配置etcd集群（由于网上无任何docker安装方式的apisix集群配置，下面配置都是自行研究而来，如有错误还请指正）。

这里遇到一个问题，官方配置apache/apisix:latest拉取的版本和etcd版本由冲突，需要修改docker-compose.yml下APISIX镜像的版本，如：apache/apisix:3.0.0-centos

  apisix:
    image: apache/apisix:3.0.0-centos
    restart: always
    volumes:
      - ./apisix_log:/usr/local/apisix/logs
      - ./apisix_conf/config.yaml:/usr/local/apisix/conf/config.yaml:ro
    depends_on:
      - etcd
    ##network_mode: host
    ports:
      - "9180:9180/tcp"
      - "9080:9080/tcp"
      - "9091:9091/tcp"
      - "9443:9443/tcp"
      - "9092:9092/tcp"
    networks:
      apisix:

节点1 ETCD集群配置：

etcd:

    image: bitnami/etcd:3.4.15

    restart: always

    volumes:

      - etcd_data:/bitnami/etcd

    environment:

      ETCD_NAME: "etcd1"

      ETCD_ENABLE_V2: "true"

      ALLOW_NONE_AUTHENTICATION: "yes"

      ETCD_INITIAL_CLUSTER_STATE: "new"

      ETCD_ADVERTISE_CLIENT_URLS: "http://12.10.8.92:2379"

      ETCD_INITIAL_ADVERTISE_PEER_URLS: "http://12.10.8.92:2380"

      ETCD_LISTEN_CLIENT_URLS: "http://0.0.0.0:2379"

      ETCD_INITIAL_CLUSTER_TOKEN: "etcd-cluster"

      ETCD_LISTEN_PEER_URLS: "http://0.0.0.0:2380"

      ETCD_INITIAL_CLUSTER: "etcd1=http://12.10.8.92:2380,etcd2=http://12.10.8.93:2380,etcd3=http://12.10.8.94:2380"

    ports:

      - "2379:2379/tcp"

      - "2380:2380/tcp"

    networks:

      apisix:

节点2 ETCD集群配置：

  etcd:

    image: bitnami/etcd:3.4.15

    restart: always

    volumes:

      - etcd_data:/bitnami/etcd

    environment:

      ETCD_NAME: "etcd2"

      ETCD_ENABLE_V2: "true"

      ALLOW_NONE_AUTHENTICATION: "yes"

      ETCD_INITIAL_CLUSTER_STATE: "new"

      ETCD_ADVERTISE_CLIENT_URLS: "http://12.10.8.93:2379"

      ETCD_INITIAL_ADVERTISE_PEER_URLS: "http://12.10.8.93:2380"

      ETCD_LISTEN_CLIENT_URLS: "http://0.0.0.0:2379"

      ETCD_INITIAL_CLUSTER_TOKEN: "etcd-cluster"

      ETCD_LISTEN_PEER_URLS: "http://0.0.0.0:2380"

      ETCD_INITIAL_CLUSTER: "etcd1=http://12.10.8.92:2380,etcd2=http://12.10.8.93:2380,etcd3=http://12.10.8.94:2380"

    ports:

      - "2379:2379/tcp"

      - "2380:2380/tcp"

    networks:

      apisix:

节点3 ETCD集群配置：

  etcd:

    image: bitnami/etcd:3.4.15

    restart: always

    volumes:

      - etcd_data:/bitnami/etcd

    environment:

      ETCD_NAME: "etcd3"

      ETCD_ENABLE_V2: "true"

      ALLOW_NONE_AUTHENTICATION: "yes"

      ETCD_INITIAL_CLUSTER_STATE: "new"

      ETCD_ADVERTISE_CLIENT_URLS: "http://12.10.8.94:2379"

      ETCD_INITIAL_ADVERTISE_PEER_URLS: "http://12.10.8.94:2380"

      ETCD_LISTEN_CLIENT_URLS: "http://0.0.0.0:2379"

      ETCD_INITIAL_CLUSTER_TOKEN: "etcd-cluster"

      ETCD_LISTEN_PEER_URLS: "http://0.0.0.0:2380"

      ETCD_INITIAL_CLUSTER: "etcd1=http://12.10.8.92:2380,etcd2=http://12.10.8.93:2380,etcd3=http://12.10.8.94:2380"

    ports:

      - "2379:2379/tcp"

      - "2380:2380/tcp"

    networks:

      apisix:

注意：各个节点etcd的2379和2380需要互通。ETCD_LISTEN_PEER_URLS和ETCD_LISTEN_CLIENT_URLS的IP最好是0.0.0.0如果按网上或者官方的配置会导致启动失败。

配置APISIX的配置文件（三个节点都需要修改）：

/data/soft/apisix-docker/example/apisix_conf/config.yaml

修改config.yaml的etcd如下：

etcd:

    host:

      - "http://12.10.8.92:2379"

      - "http://12.10.8.93:2379"

      - "http://12.10.8.94:2379"

        # multiple etcd address

    prefix: "/apisix"               # apisix configurations prefix

timeout: 30                     # 30 seconds

配置dashboard的配置文件（三个节点都需要修改）：

/data/soft/apisix-docker/example/dashboard_conf/conf.yaml

  etcd:

    endpoints:

      - "http://12.10.8.92:2379"

      - "http://12.10.8.93:2379"

      - "http://12.10.8.94:2379"

配置完成，启动APISIX（三个节点都需要启动）：

cd /data/soft/apisix-docker/example

docker-compose -p docker-apisix up -d

安装完成后，你可以在运行 Docker 的宿主机上执行 curl 命令访问 Admin API，根据返回数据判断 APISIX 是否成功启动。X-API-KEY在apisix_conf/config.yaml配置文件里可找到。

# 注意：请在运行 Docker 的宿主机上执行 curl 命令。

curl "http://127.0.0.1:9180/apisix/admin/services/" -H 'X-API-KEY: edd1c9f034335f136f87ad84b625c8f1'

如果返回数据如下所示，则表示 APISIX 成功启动：

{
  "count":0,
  "node":{
    "key":"/apisix/services",
    "nodes":[],
    "dir":true
  }
}

验证etcd集群：

  1. 进入etcd 容器内：
  2. docker exec -it *****  /bin/bash
  3. 运行下面命令查看节点状态
  4. etcdctl member list

  5. 显示以下内容etcd集群成功：

b99e84a8f163a77, started, etcd1, http://12.10.8.92:2380, http://12.10.8.92:2379, false

78d14fd665ac2577, started, etcd2, http://12.10.8.93:2380, http://12.10.8.93:2379, false

d72f728605b522c2, started, etcd3, http://12.10.8.94:2380, http://12.10.8.94:2379, false

验证APISIX集群：

1.后台查看docker服务日志看看是否有报错

Docker logs docker-apisix_apisix_1

2.登录：http://12.10.8.92:9000/serverinfo 三个节点能正常显示则代表集群安装成功。

3.停止其中一个节点的容器服务:

docker-compose -p docker-apisix  stop

查看其它容器的etcd日志,发现已经在重新选举：

#集群测试验证（停止其中一台node后会重新选举主席）

raft2023/01/09 00:50:52 INFO: b99e84a8f163a77 [term: 18] received a MsgVote message with higher term from d72f728605b522c2 [term: 19]

raft2023/01/09 00:50:52 INFO: b99e84a8f163a77 became follower at term 19

raft2023/01/09 00:50:52 INFO: b99e84a8f163a77 [logterm: 18, index: 80, vote: 0] cast MsgVote for d72f728605b522c2 [logterm: 18, index: 80] at term 19

raft2023/01/09 00:50:52 INFO: raft.node: b99e84a8f163a77 lost leader 78d14fd665ac2577 at term 19

raft2023/01/09 00:50:52 INFO: raft.node: b99e84a8f163a77 elected leader d72f728605b522c2 at term 19

2023-01-09 00:50:52.680807 W | rafthttp: lost the TCP streaming connection with peer 78d14fd665ac2577 (stream MsgApp v2 reader)

2023-01-09 00:50:52.681175 W | rafthttp: lost the TCP streaming connection with peer 78d14fd665ac2577 (stream Message reader)

2023-01-09 00:50:52.683499 E | rafthttp: failed to dial 78d14fd665ac2577 on stream MsgApp v2 (peer 78d14fd665ac2577 failed to find local node b99e84a8f163a77)

2023-01-09 00:50:52.683509 I | rafthttp: peer 78d14fd665ac2577 became inactive (message send to peer failed)

启动刚刚停止的容器。

APISIX集群搭建完成。

Nacos集群搭建：

官网的集群搭建步骤不适合我们本地，所以我自己写了docker-compose.yml。官网的配置步骤不够明确，所以不作为参考。我是直接把nacos 的docker-compose配置写在了 apisix 的docker-compose.yml里面，为了方便不再重新创建新的docker-compose。

修改config.yaml，把nacos集成到apisix（三个节点都需要配置）

在文件 /data/soft/apisix-docker/example/apisix_conf/config.yaml

中添加以下配置（域名下来后host只需要配置一个，如：https://nacos.qx.com）：

discovery:

  nacos:

    host:

       - "http://12.10.8.92:8848"

       - "http://12.10.8.93:8848"

       - "http://12.10.8.94:8848"

    prefix: "/nacos/v1/"

    fetch_interval: 30    # default 30 sec

    weight: 200           # default 100

    timeout:

      connect: 3000       # default 2000 ms

      send: 3000          # default 2000 ms

      read: 6000          # default 5000 ms

修改docker-compose.yml（三个节点都需要配置），NACOS_SERVER_IP 需要改为当前宿主机IP

在/data/soft/apisix-docker/example/docker-compose.yml中services下添加以下配置：

  nacos:

    image: nacos/nacos-server:v2.2.0

    container_name: nacos

    environment:

      - MODE=cluster # 集群模式

      - NACOS_SERVERS=12.10.8.92:8848,12.10.8.93:8848,12.10.8.94:8848 # IP1,IP2是对应的宿主服务器IP,PORT1,PORT2是对应的nacos服务端口

      - PREFER_HOST_MODE=ip

      - NACOS_SERVER_IP=12.10.8.92 # 服务器外网

      - SPRING_DATASOURCE_PLATFORM=mysql

      - MYSQL_SERVICE_HOST=***** # mysql数据库对应的ip

      - MYSQL_SERVICE_PORT=3306    # mysql数据库对应的端口

      - MYSQL_SERVICE_DB_NAME=***  # mysql数据库

      - MYSQL_SERVICE_USER=**# mysql数据库对应的用户名

      - MYSQL_SERVICE_PASSWORD=***# mysql数据库对应的密码

      - MYSQL_SERVICE_DB_PARAM=characterEncoding=utf8&connectTimeout=10000&socketTimeout=10000&autoReconnect=true&useSSL=false&serverTimezone=UTC&allowPublicKeyRetrieval=true # mysql8数据库必须配置参数否则报错

      - MYSQL_DATABASE_NUM=1 # 数据源为1个

    volumes:

      - ./nacos/nacos_log:/home/nacos/logs # 日志的挂在

    ports:

      - "8848:8848"

      - "9848:9848"

      - "9849:9849"

      - "7848:7848"

    restart: always

    networks:

      apisix:

  apisix-dashboard:

    image: apache/apisix-dashboard:2.15.0-alpine

    restart: always

    volumes:

    - ./dashboard_conf/conf.yaml:/usr/local/apisix-dashboard/conf/conf.yaml

    ports:

    - "9000:9000"

    networks:

      apisix:

初始化nacos SQL:

在官网指定版本，如releases v2.2，下找到最新的SQL初始化文件,一般在conf目录下面：

https://github.com/alibaba/nacos/releases/download/2.2.0/nacos-server-2.2.0.zip，

在nacos数据库执行SQL初始化数据。如果没有执行这一步会导致启动报错。

启动容器服务（三个节点都需要）:

docker-compose -p docker-apisix up -d

验证集群：http://12.10.8.92:8848/nacos/

用户密码：nacos/nacos

Nacos Docker 快速开始

遇到的问题：

Nacos

  1. NACOS DOCKER 官方镜像启动失败报错 nacos Error creating bean with name 'memoryMonitor' defined in URL，需要初始化SQL，和配置数据库连接参数，因为我的是mysql8，所以需要配置。
  2. nacos节点状态正常，但是添加服务各种报错。Fail to get leader of group naming_instance_metadata，无法选举的报错，后面查看日志发现是端口 - "9849:9849" - "7848:7848" 未开放，未映射，官网和网上文档也并未提及。

APISIX

1.更新apisix集群需要删除数据，并重新创建文件夹,否则集群无法启动

rm -rf /var/lib/docker/volumes/docker-apisix_etcd_data

mkdir -p /var/lib/docker/volumes/docker-apisix_etcd_data

2. ETCD_LISTEN_PEER_URLS和ETCD_LISTEN_CLIENT_URLS的IP最好是0.0.0.0如果按网上或者官方的配置会导致etcd启动失败。

3. 官方配置apache/apisix:latest拉取的版本和etcd版本由冲突，需要修改docker-compose.yml下APISIX镜像的版本，如：apache/apisix:3.0.0-centos

4. 各个节点服务最好在几分钟内都能启动

5.     docker-compose.yml下etcd的2380端口也需要映射出来，不然集群无法启动。

6.     ETCD_LISTEN_CLIENT_URLS 按网上或者官方的配置会报错etcd bind: cannot assign requeste d address，IP需设置为0.0.0.0

7.     apisix  [error]failed to set upstream: no valid upstream node 接口服务没有配置好，网上文档有问题，端口是9180，不是9080。

8. etcd_ cluster 的版本不对导致集群启动失败，需要更新etcd_cluster的版本。

参考资料：

https://blog.51cto.com/waringid/5845100

https://nacos.io/zh-cn/docs/v2/quickstart/quick-start.html

https://www.bookstack.cn/read/apisix-3.0-zh/7c42ab4f372353b1.md

最后

以上就是寂寞黑裤为你收集整理的Nacos+ApiSix docker 集群环境搭建(docker-compose方式)Nacos ApiSix docker集群环境搭建(docker-compose方式)docke-compose方式安装APISIX：配置APISIX的配置文件（三个节点都需要修改）：Nacos集群搭建：初始化nacos SQL:遇到的问题：参考资料：的全部内容，希望文章能够帮你解决Nacos+ApiSix docker 集群环境搭建(docker-compose方式)Nacos ApiSix docker集群环境搭建(docker-compose方式)docke-compose方式安装APISIX：配置APISIX的配置文件（三个节点都需要修改）：Nacos集群搭建：初始化nacos SQL:遇到的问题：参考资料：所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(47)

相关文章

万字讲解API网关的来龙去脉
万字讲解API网关的来龙去脉
主流微服务网关介绍以及性能比较
主流微服务网关介绍以及性能比较
基于Docker安装apisix一、整体步骤：二、安装步骤：三、常见问题 四、安装过程中使用命令
基于Docker安装apisix一、整体步骤：二、安装步骤：三、常见问题 四、安装过程中使用命令
Apache APISIX 技术选型
Apache APISIX 技术选型
Nacos+ApiSix docker 集群环境搭建(docker-compose方式)Nacos ApiSix docker集群环境搭建(docker-compose方式)docke-compose方式安装APISIX：配置APISIX的配置文件（三个节点都需要修改）：Nacos集群搭建：初始化nacos SQL:遇到的问题：参考资料：
Nacos+ApiSix docker 集群环境搭建(docker-compose方式)Nacos ApiSix docker集群环境搭建(docker-compose方式)docke-compose方式安装APISIX：配置APISIX的配置文件（三个节点都需要修改）：Nacos集群搭建：初始化nacos SQL:遇到的问题：参考资料：
apisix根据Nginx设置路由
apisix根据Nginx设置路由
Centos7 Docker安装APISIX1 基础介绍2 快速安装3 简单使用
Centos7 Docker安装APISIX1 基础介绍2 快速安装3 简单使用
Docker-12：Docker安装Apisix
Docker-12：Docker安装Apisix

评论列表共有 0 条评论

立即
投稿
返回
顶部
