一、简介

类似api市场

1. sc-api-gateway api核心路由服务

2. sc-api-admin api管理平台

3. sc-api-monitor api监控服务

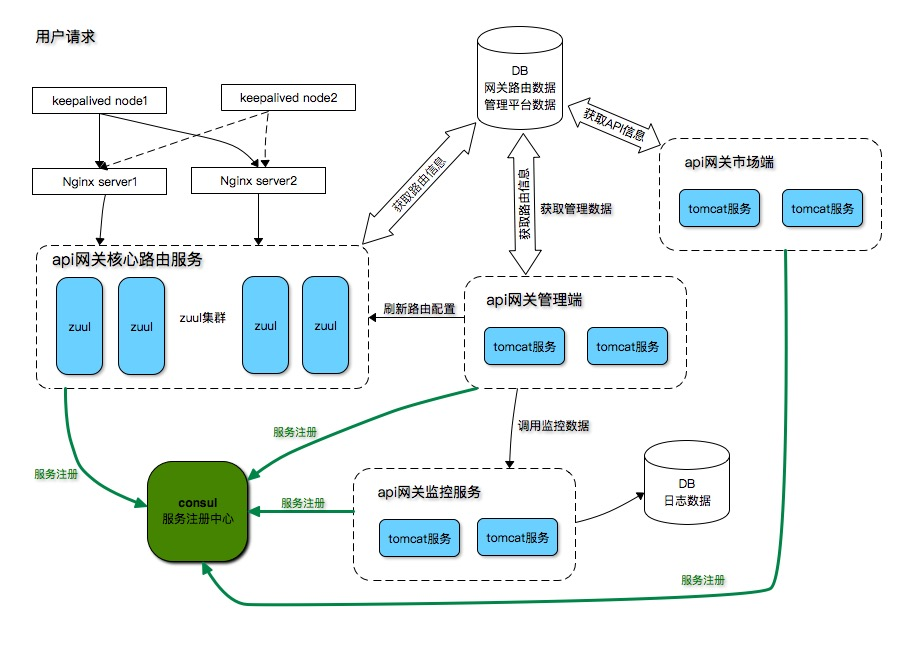

二、整体架构图

三、api核心路由服务 【sc-api-gateway】

3.1 涉及功能：

• 超时熔断
• 流量控制
• 用户鉴权
• 智能路由
• 数据加密
• 负载均衡
• 数据缓存
• 协议转换
• 服务编排

3.2 涉及技术：

• hystrix - 熔断

  • 超时控制
  • 熔断

• oauth2 - 认证鉴权

  • 认证

    • Baisc认证 参考 https://blog.csdn.net/u013177446/article/details/54135520
    • 基于Token认证
    • 根据IP/域名认证
    • 微信小程序Token认证

  • 鉴权

    • 基于接入应用进行授权

• zuul - 路由管理

  • 动态刷新路由配置
  • 过滤器加载组件

• 流量管理 - 每秒、每分、每小时、每天等的请求次数限制

  • 基于IP
  • 基于API

• redis - 数据缓存

  • 缓存经常访问的API

• 数据安全

  • 公私钥加密传输
  • 授权应用访问
  • 单应用访问量限制
  • 访问白名单、黑名单
  • 防止访问攻击

• 协议转换

  • webservice 转 rest

• 服务编排

  • 自定义服务

• 负载均衡

  • 基于consul的zuul本身的负载

3.3 可参考博客

《Spring cloud 多版本控制及灰度发布》 https://blog.csdn.net/longdan3105/article/details/79187198

《Spring Cloud限流详解》 https://blog.csdn.net/tracy38/article/details/78685707

《使用zuul及oauth2构建api网关实践之路》 https://www.jianshu.com/p/b1fc3f7260d3?winzoom=1

《spring-cloud中zuul的两种隔离机制实验》 http://mp.weixin.qq.com/s/CF0VPbKROuDpuUy1yuujvg

1. 10ms以内的系统 使用 信号量隔离

2. 10ms以上的系统 使用 线程池隔离

四、api管理平台 【sc-api-admin】

4.1 系统管理

• 角色管理
• 用户管理
• 权限管理
• 黑名单设置

4.2 API管理

• api分组管理 - 设置全局变量
• api管理
  • api基本信息设置
  • 在线文档
  • 支持mock自动化测试
  • api监控信息
  • 历史版本
  • 授权应用
  • 组件配置

4.3 应用管理

• 应用管理
  • 应用ID - UUID自动生成
  • 应用密码 - 手动设置
  • 应用来源ip - 多个

4.4 运维模块

• 网关节点
• 注册中心节点
• redis节点
• rabbitmq节点
• 监控服务节点

4.5 平台组件

• 组件管理

五、api监控中心 【sc-api-monitor】

5.1 api监控台

• 今日API调用次数走势 - 所有API
• 今日API调用次数走势 - 分组
• 今日API访问排行 - 访问前十API
• 今日API访问排行 - 访问前十分组

5.2 api日志

• api调用明细
• api错误汇总
• 系统异常记录
  • api名称
  • 来源ip
  • 请求路径
  • 请求方法
  • 创建时间
  • 错误内容
  • 状态码
  • 响应时间

5.3 api告警规则

• 颗粒度到api级（可以绑定多个api）
• 告警级别
• 规则类型 - 一定时间内满足一下条件的数量
  • 平均响应时间
  • 错误次数
  • 总请求次数
• 告警间隔时长
• 连续几次超过阈值报警
• 生效时间区间
• 通知对象与通知方式
  • 手机
  • 邮箱
  • 手机 + 邮箱
• 通知标题

5.4 第三方监控

• spring boot admin（包含turbine页面）
• sleuth

转载于:https://my.oschina.net/gmarshal/blog/1798097
