搭建Simulink模型

完成设置后就可以搭建模型了。

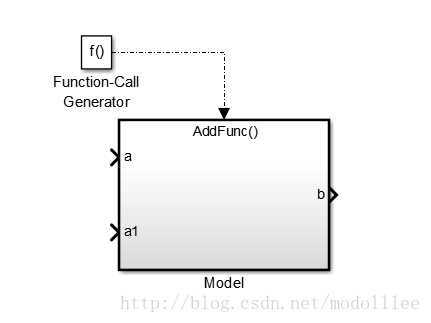

Code Generation 的模板一般采用Function-Call Generator模块。（也有直接对subsystem直接采用 build This Subsystem的形式生成代码，这里不推荐）如下：
生成文件
按照上篇文章描述进行的设置会生成以子系统名为名的.c和.h文件，以及rtwtypes.h。如下：

Model.c即函数的源文件。
Model.h为声明文
rtwtypes.h为数据位类型定义文件（该文件即生成代码与标准C之间的接口定义）
函数接口

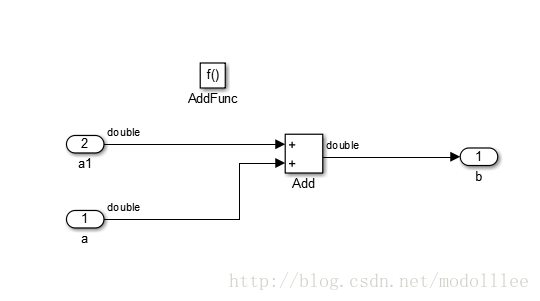

生成的接口函数名为Function-Call Generator中子系统部分的命名（上的命名）以及模型系统名分别加上尾缀构成，如下：

extern void Model_initialize(void);
extern void AdddFunc(vcoid);
extern void Model_terminate(void);
);

其中 Model_initialize 供初始化调用，
AddFunc 供周期性调用，
Model_terminate供函数生命周期结束后调用。
变量接口
变量传递的方式一般式通过全局变量的形式进行的，如果没有对信号变量进行定义（在信号线上定义），模型中具体为
生成的接口变量以结构体形式存在：

/* External inputs (root inport signals with auto storage) */
typedef struct {
  real_T a;                            /* '<Root>/a' */
  real_T a1;                           /* '<Root>/a1' */
} ExtU_Model_T;

/* External outputs (root outports fed by signals with auto storage) */
typedef struct {
  real_T b;                            /* '<Root>/b' */
} ExtY_Model_T;

可以通如下两种方式实现

1 在信号上命名，通过修改信号线的属性实现

2 在信号线上命名，

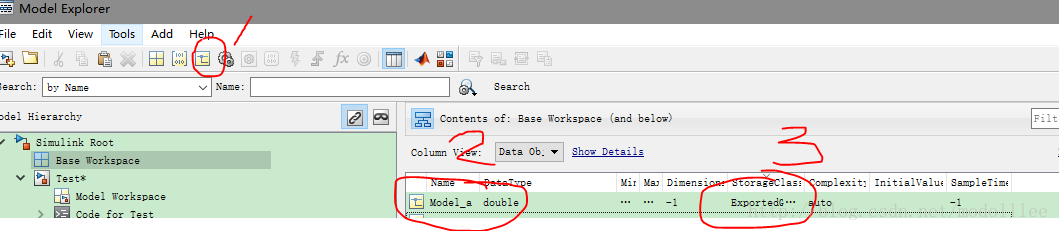

如上，勾选Signal name must …,然后在Model Explorer
中定义

点击1，修改2的name和dataType，选择3处的变量存储类型即可。
注意，该处定义的变量需要保存，每次运行模型前需要加载数据至Workspace中。可以保存为.mat和.m两种格式：.mat用save命令即可；.m可以通过右键的形式完成
注：模型可以参考我上传的资源
