在CAD中如果只是定义块而不写的话，则这个块只能在这个文档中使用；而若写块的话，该块会被存储入硬盘，在其他文件中如果也需要这样的块只需要调用命令（I）即可。但在写块或者定义块中我们都会遇到一个问题——单位的设定。

简单的讲写块（快捷键W）是把块输入到一个单独的文件，不仅可以在当前图形文件中使用，而且自己还是一个文件，可以通过插入块直接插入到其他图形中，块定义（快捷键B）建立的块是包含于当前文件中，没有单独成为文件，不能通过插入块直接插入到其他图形中，只能通过带基点复制--粘贴到其它图形文件中。

究竟单位设定与否对块形成有何影响，详细图文解释如下。

1、输入W，我们会看到下图写块提示框

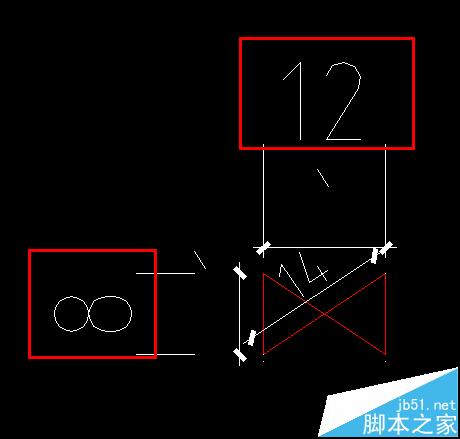

2、选择无单位，则写出的块与源图大小规格一样

3、输入W，将输入单位改成毫米，如下

4、插入块之后，如图

5、很明显，插入图块大小发生了变化。块定义也与此相同。

注意事项：区别对待，选择适用于自己的，细节决定画图质量。
