现在许多厂商都在不断的推出了自家的智能音箱产品，在智能音箱市场，小米小爱智能音箱是一款很好的代表作，小爱智能音箱是小米推出的首款智能音箱，从发布至今，依然有很高的热度。
现在，小米智能音箱的家族增加了一个新成员—小米小爱音箱Play，它体积小音量大，同时支持语音遥控家电及小米智能设备。我爱音频网对小米小爱智能音箱Play进行了拆解，一起来看看。
此前我爱音频网拆解过：小米小爱音箱万能遥控版、小米蓝牙音箱小爱版、小米小爱触屏智能音箱、小米小爱智能音箱HD、小米小爱蓝牙音箱随身版、小米AI智能音箱、小爱智能音箱mini。
一、小米小爱音箱Play的开箱
包装的正面是小米小爱音箱家族典型的设计风格：产品的名称，产品的正面渲染图，白色的背景。一阵浓浓的小米风袭来。右上角的橙色Play是正面唯一醒目的元素。

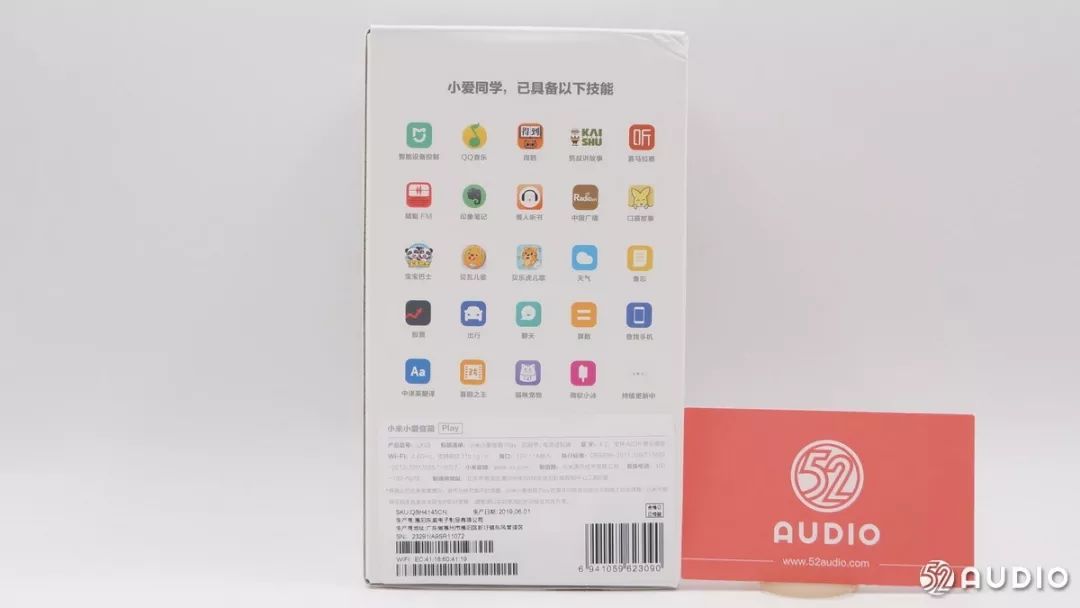

包装的背面，小爱同学支持的各种技能的图标，底部有产品的相关贴纸。
包装侧面用图示展示小米小爱智能音箱Play能够控制的智能家电种类。
产品包装内有：小爱智能音箱Play+说明书+电源适配器。
白色的电源适配器特写。

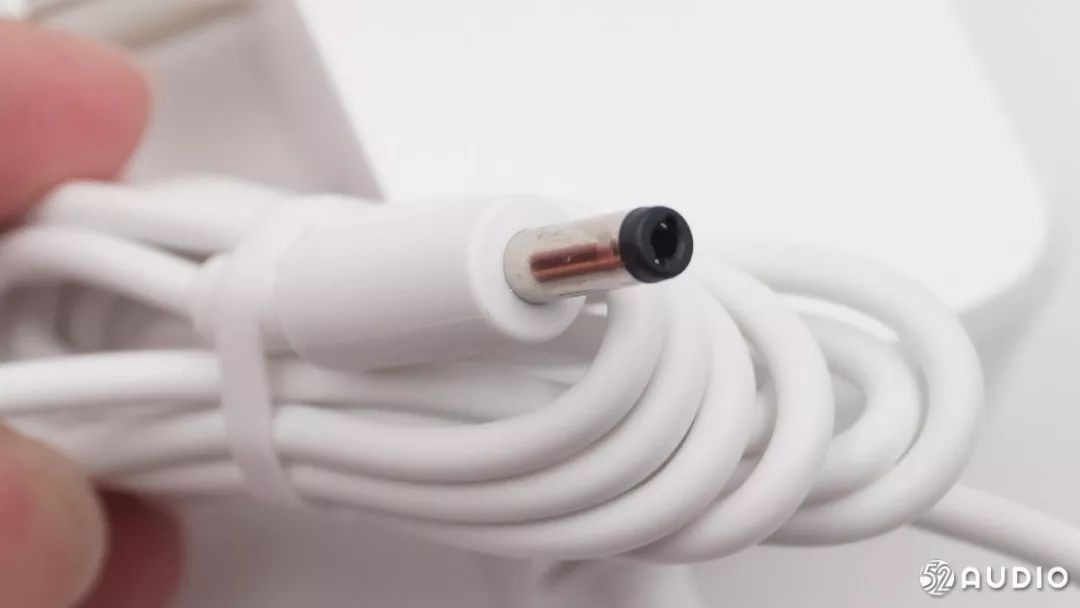

电源适配器的插头为DC圆头。

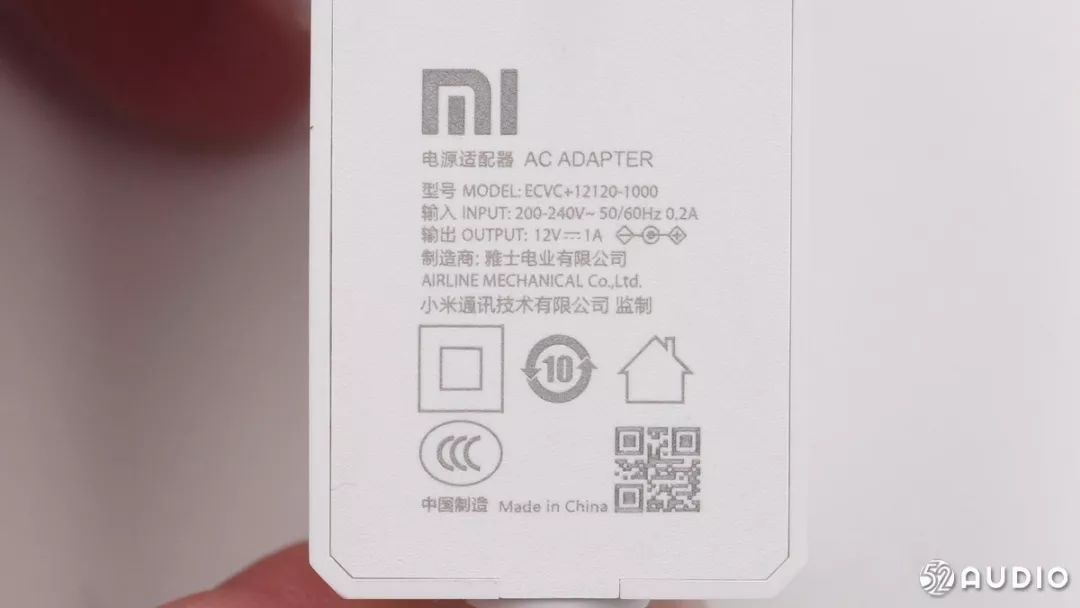

电源适配器信息，输入：200-2400V~50/60Hz 0.2A，输出：12V⎓1A，Made in China。

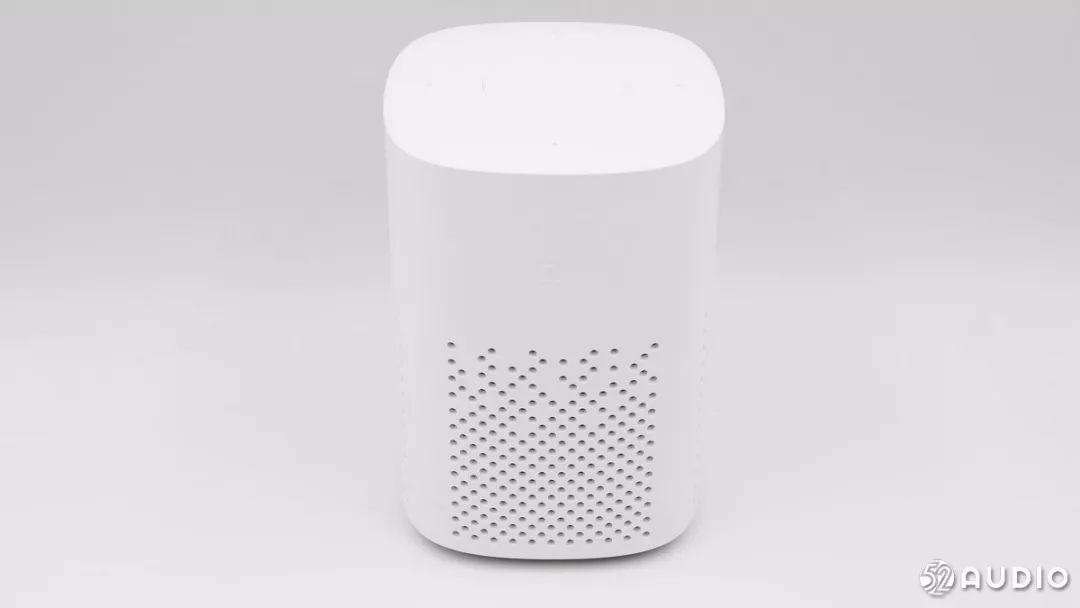

小米小爱智能音箱Play的正面特写。

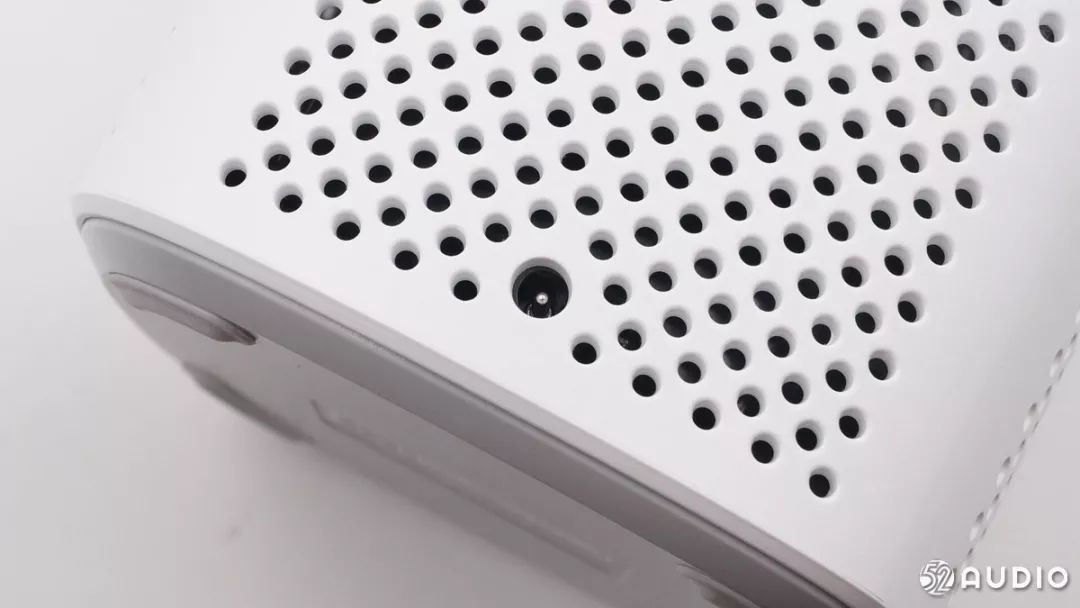

位于音箱背部的电源接口特写。

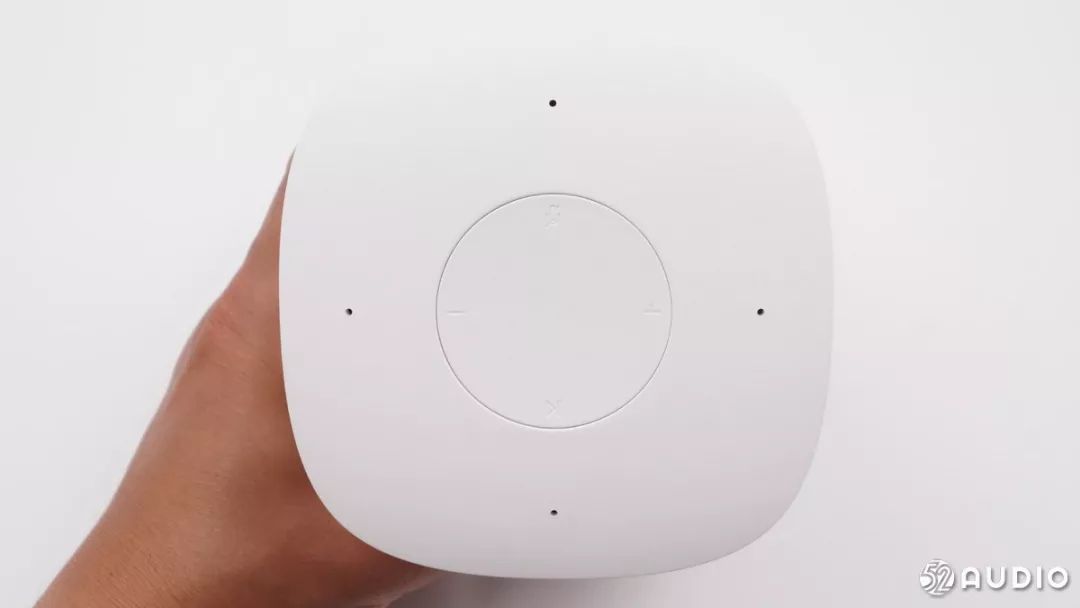

音箱顶部的四个拾音孔和四个物理按键，音量加减按键，静音按键，播放暂停按键。

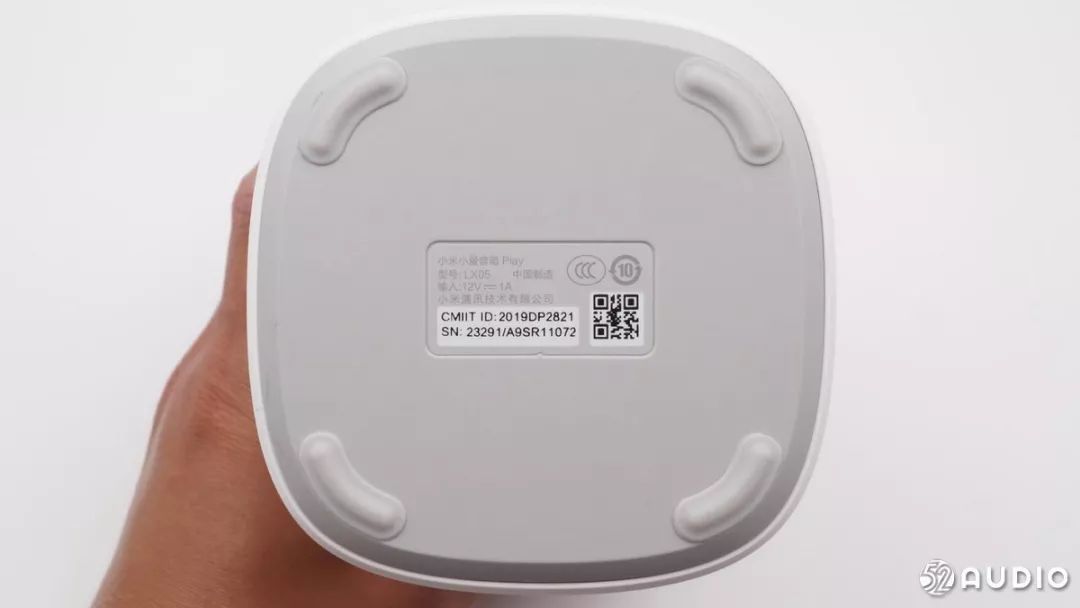

在音箱底部有产品的相关信息，底部的四个边角有四个灰色的曲形橡胶条，起到防滑固定放置和避免音箱底部直接与放置平面接触的作用。
二、小米小爱智能音箱Play的拆解
我们开始拆解音箱，从音箱底部卸掉防滑橡胶块，发现底部的固定螺丝。
卸除底部的固定螺丝，我们分离音箱的底座。

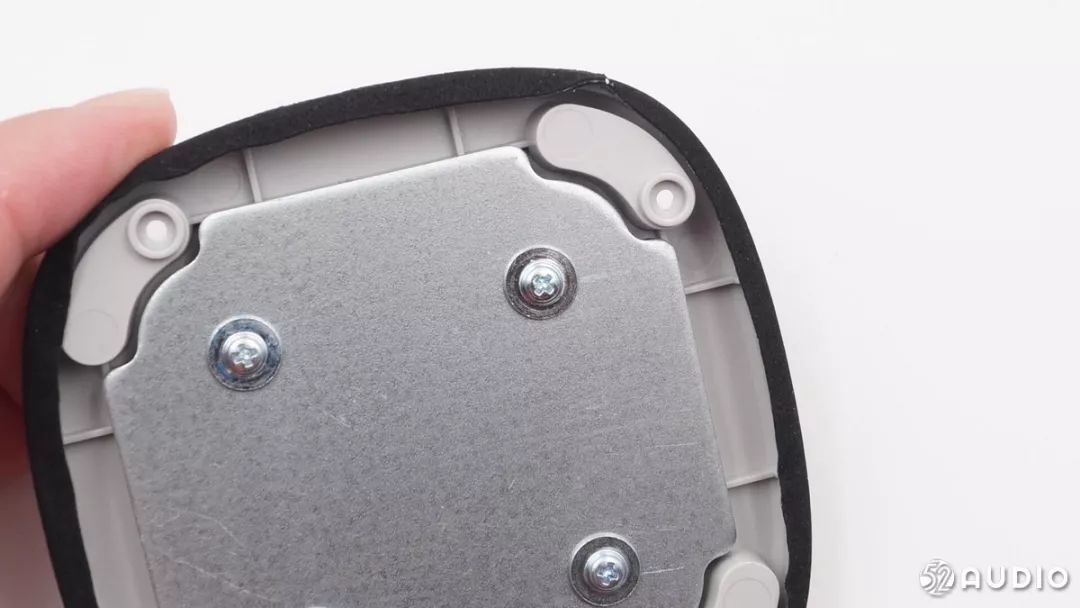

这是底座的配重铁块，用螺丝与底座固定。

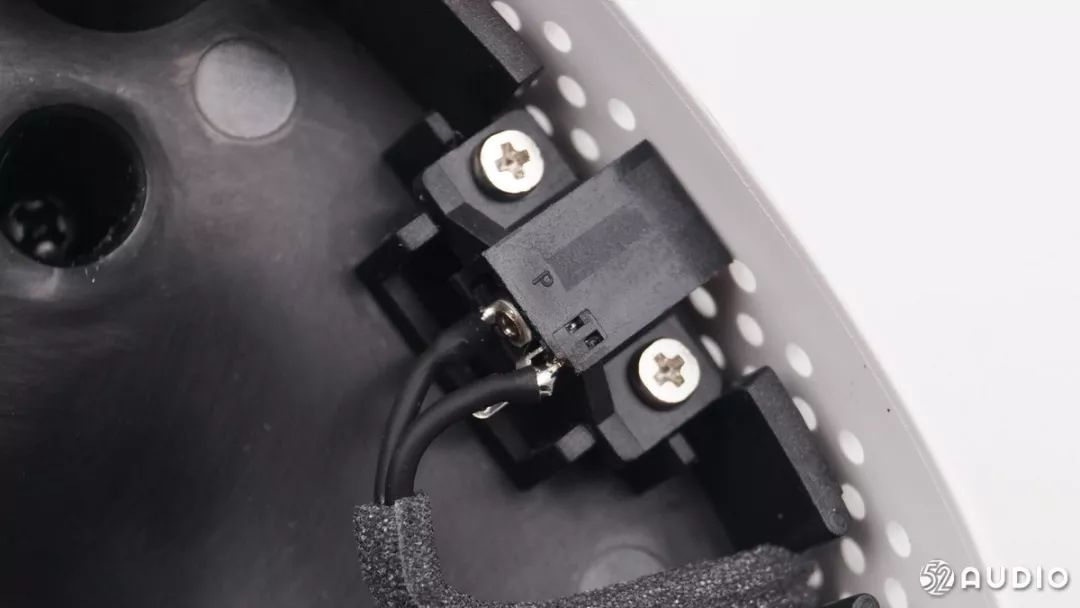

导线与插座焊接连接，焊点套热缩管绝缘。

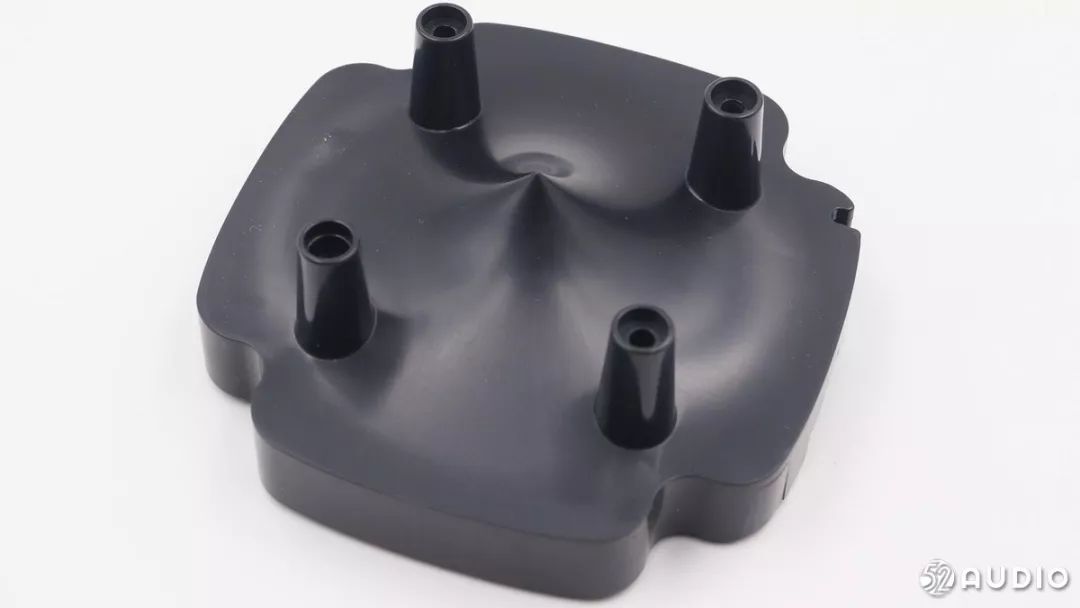

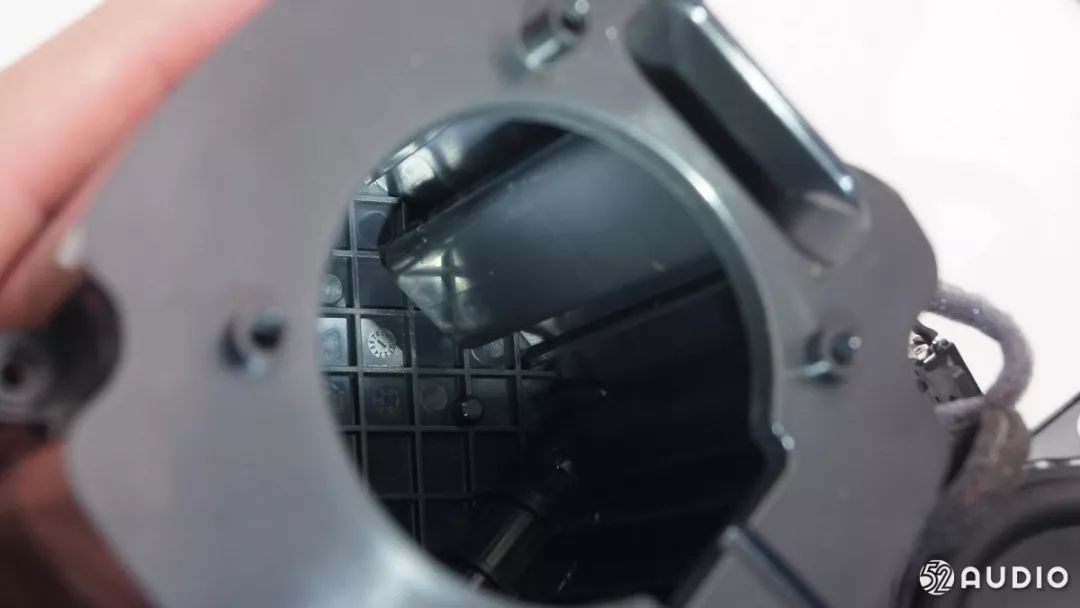

内部的导音锥特写。

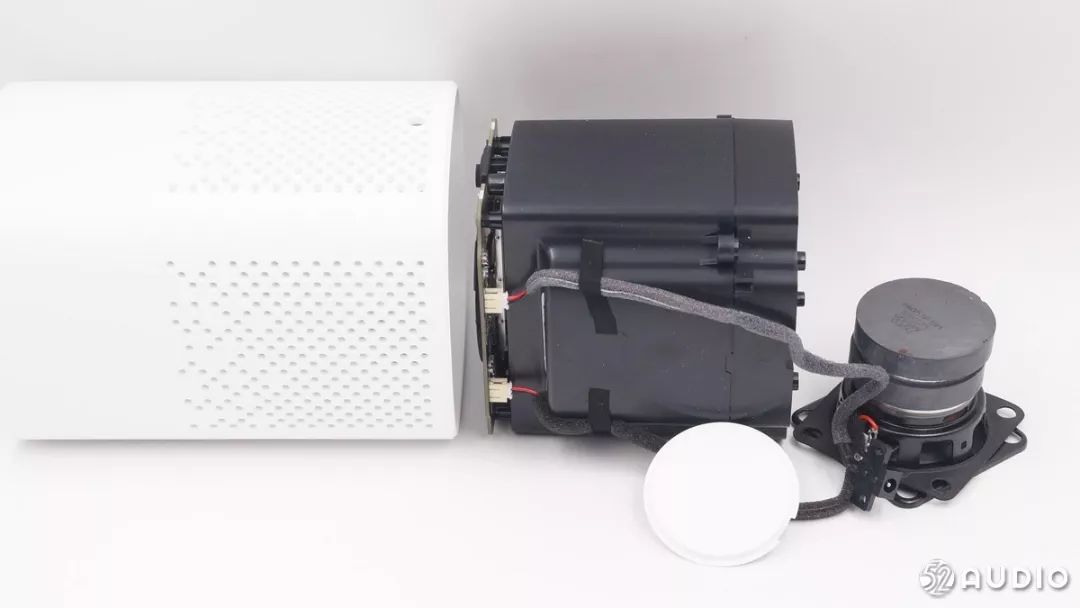

从底部取出音箱的内部结构，音箱的整体结构一览：外壳，音腔，扬声器，按键板。

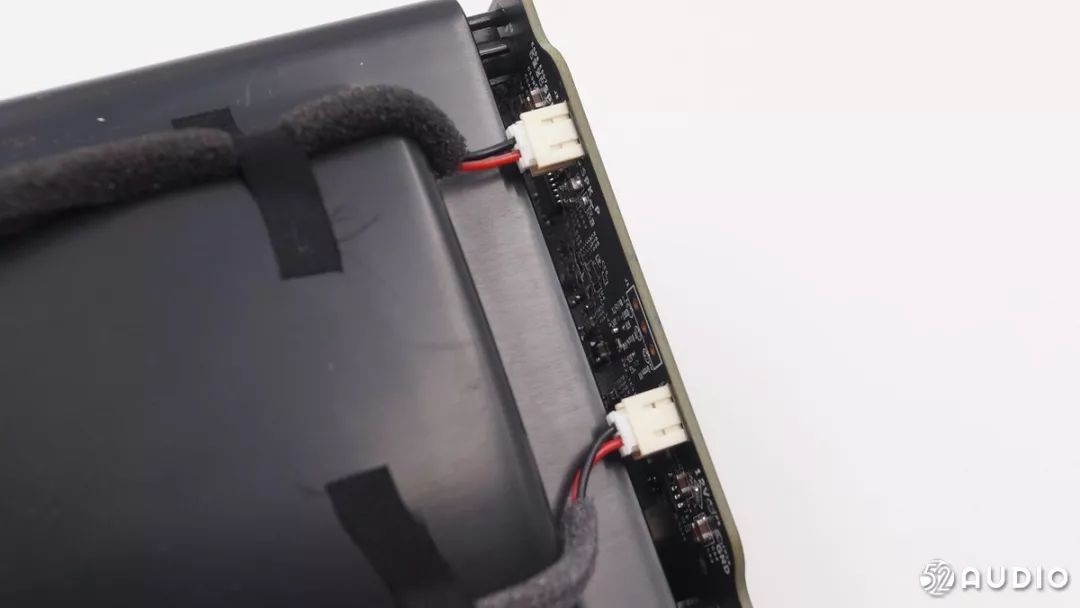

扬声器排线与供电接口排线与主板通过插座连接。

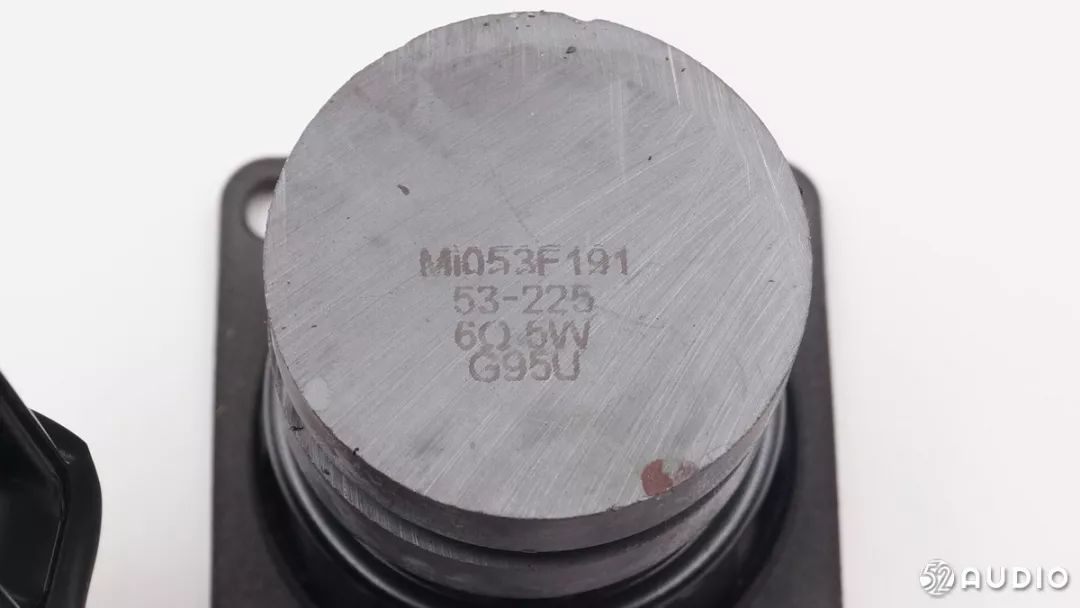

额定阻抗6Ω，功率5W的全频扬声器特写，尺寸比较大。

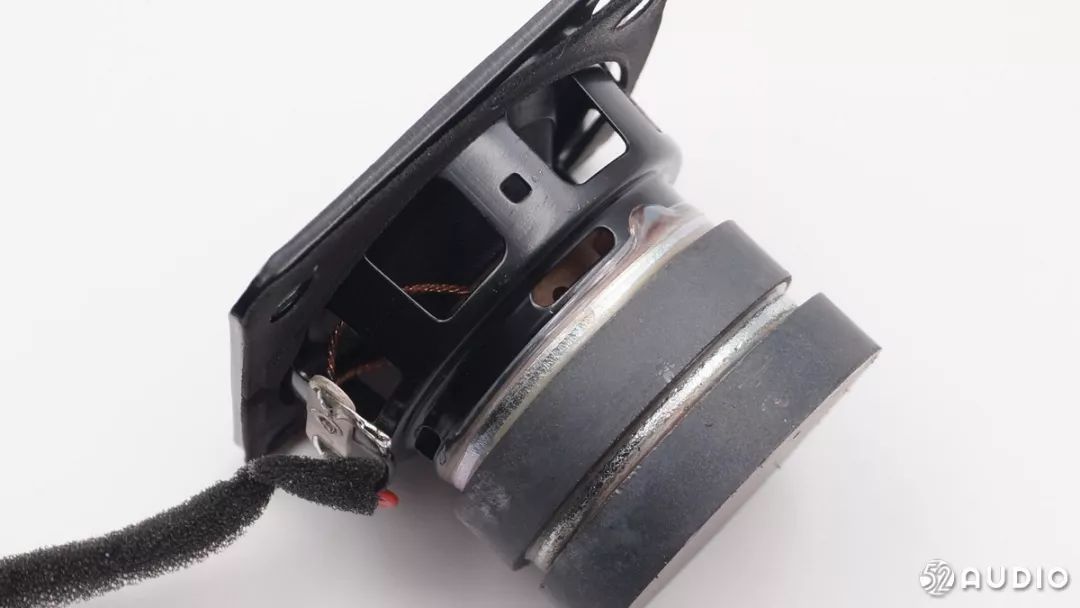

扬声器背面是两层磁铁。
音箱的音腔空间较大。

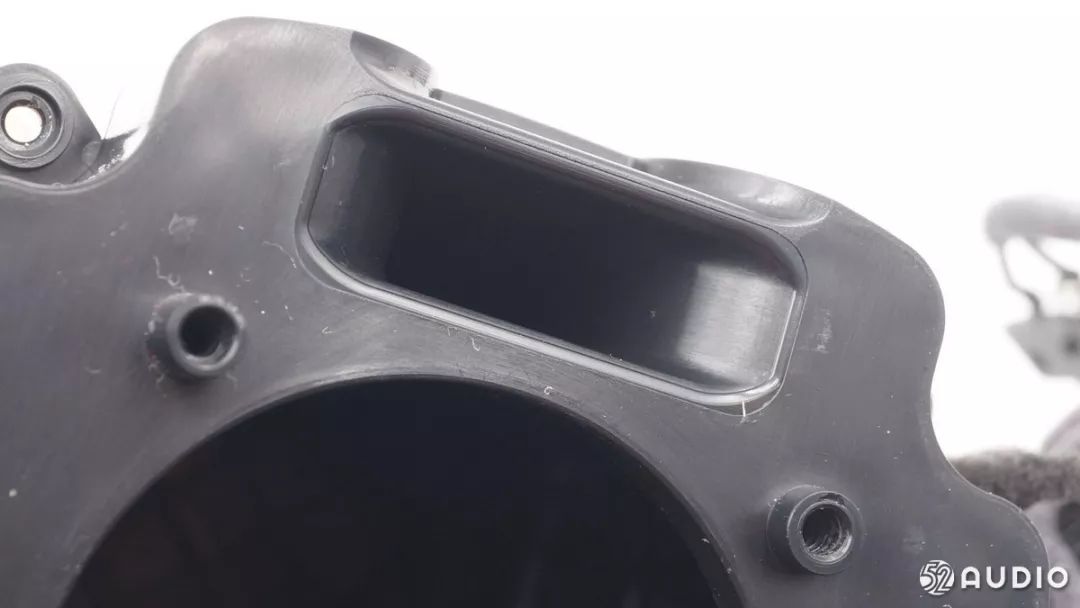

倒相孔，得到更好的低音效果。

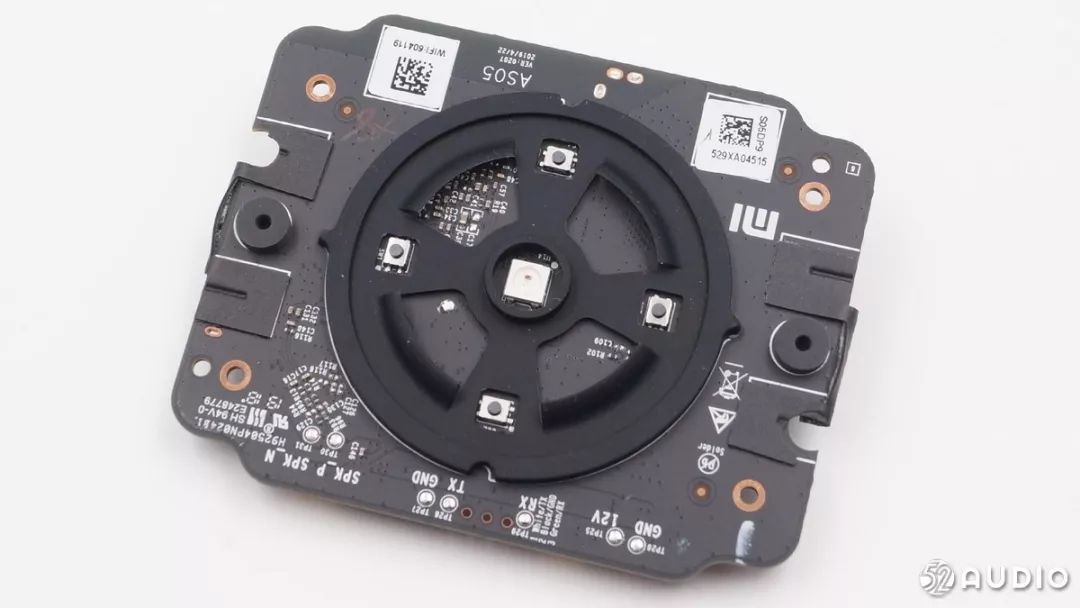

主板一面特写，按键和中间的指示灯。

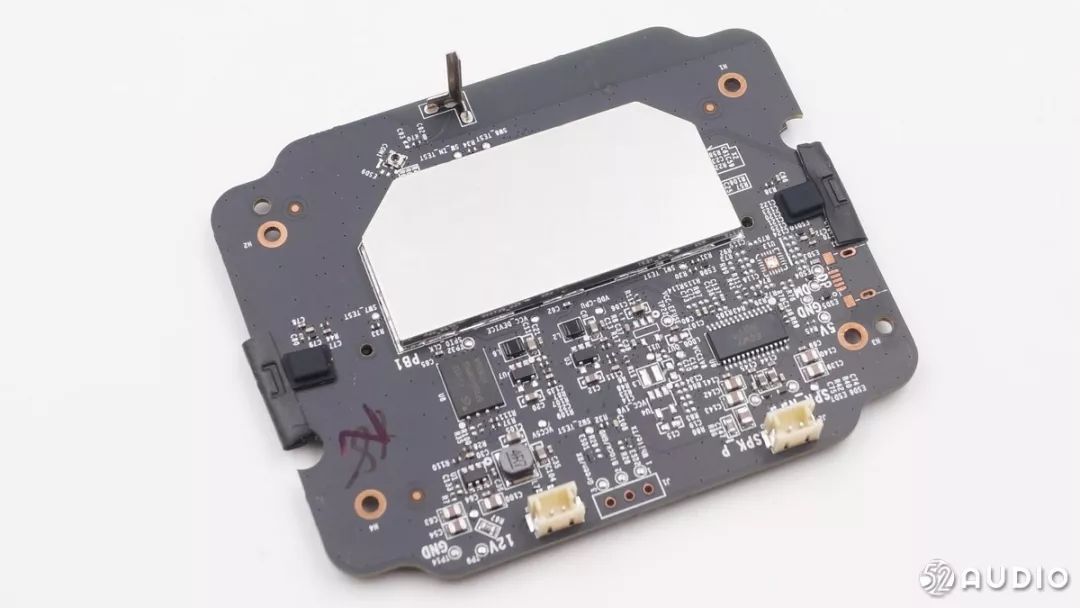

主板的另一面特写，有一片区域被金属屏蔽罩屏蔽。

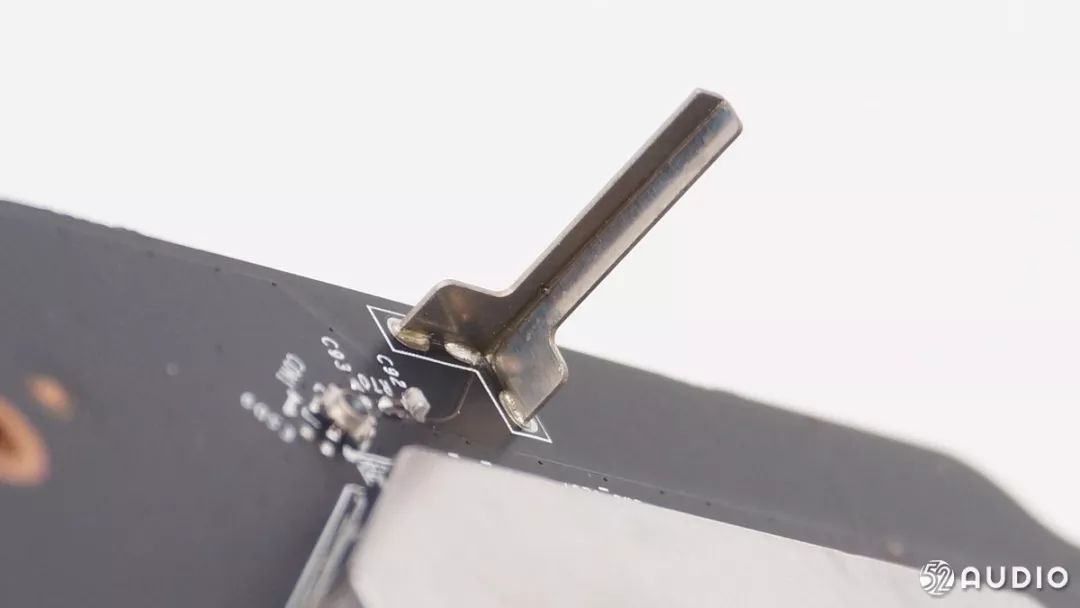

主板上垂直焊接的无线天线。

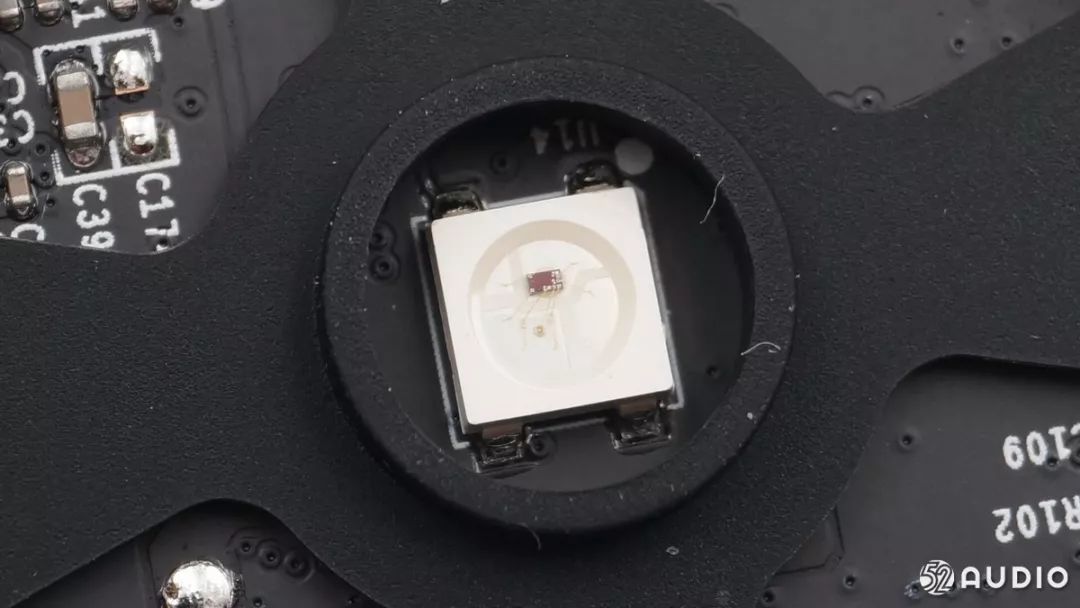

位于主板中部的RGB LED 特写。

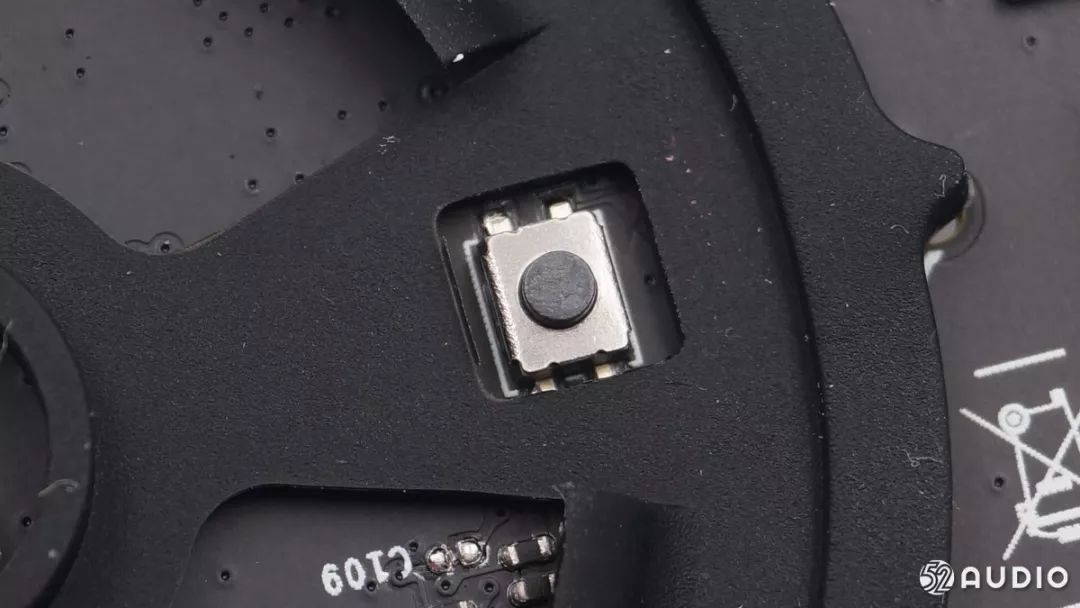

微动按键特写。

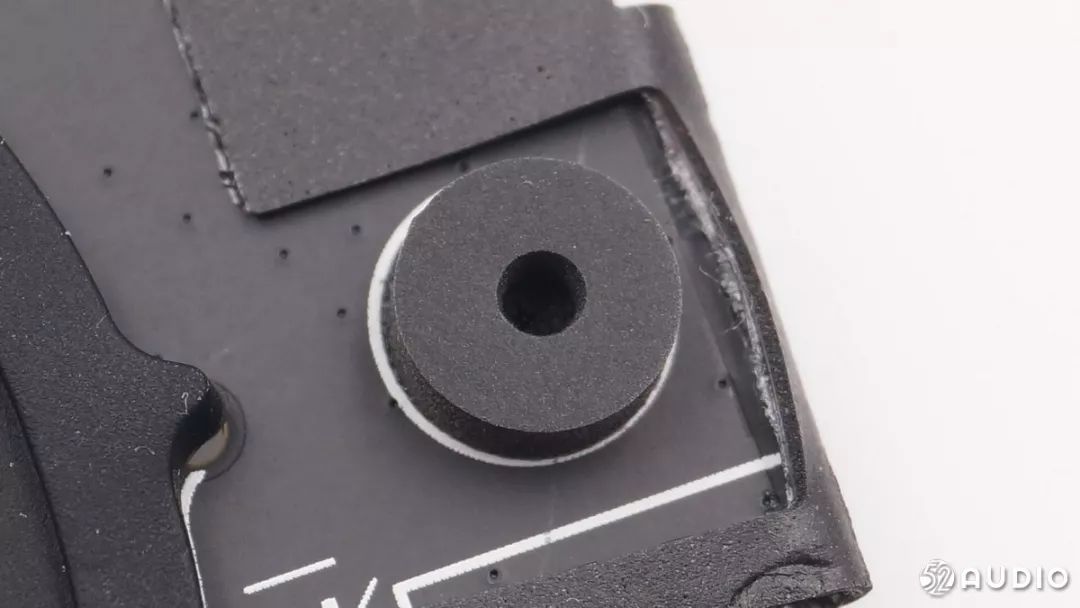

这是主板上的麦克风，被黑色海绵包裹。

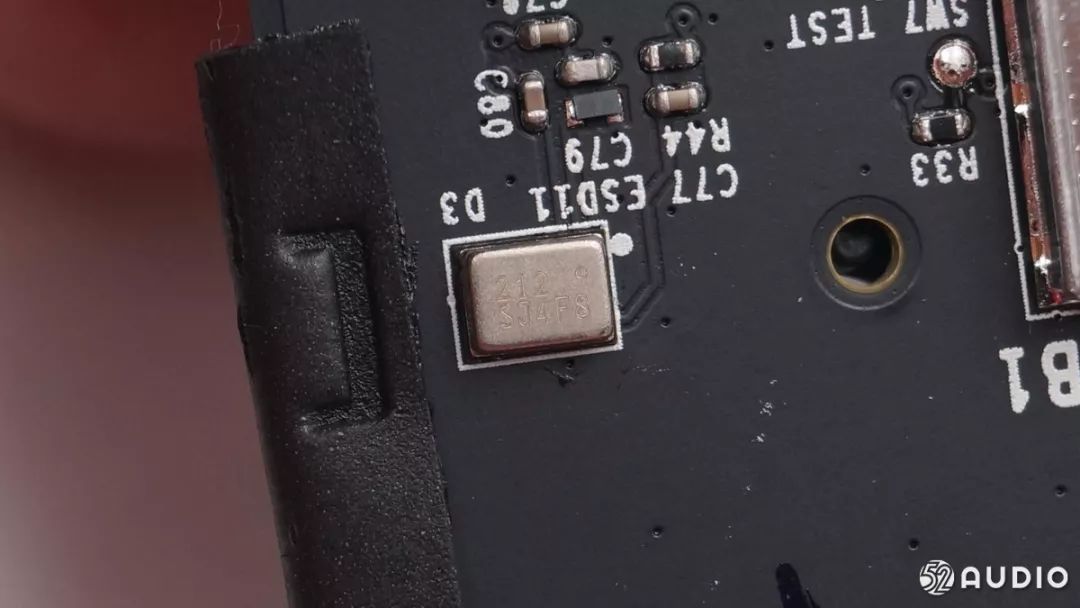

212 SJ4F8硅麦特写。

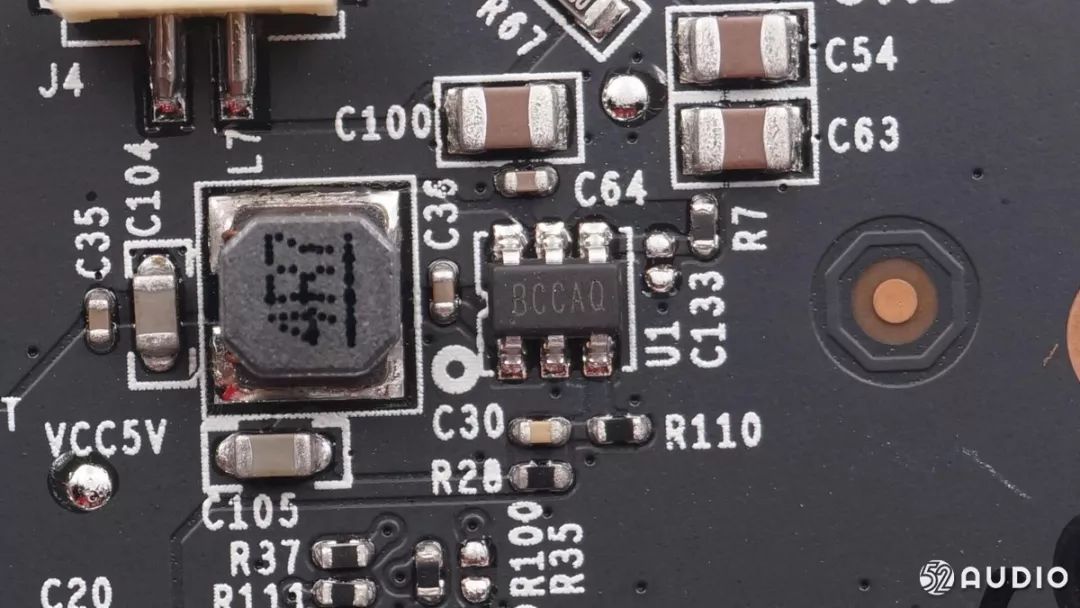

丝印BCCAQ IC，降压IC，输出5V供电。

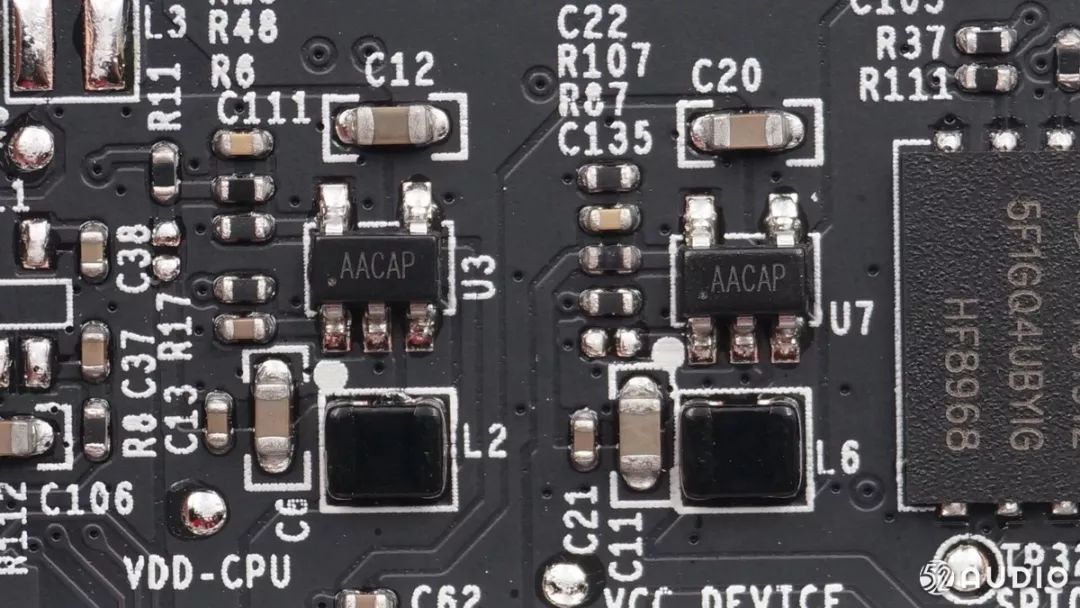

两颗丝印AACAP IC，降压IC，分别负责CPU核心供电和IO设备供电。

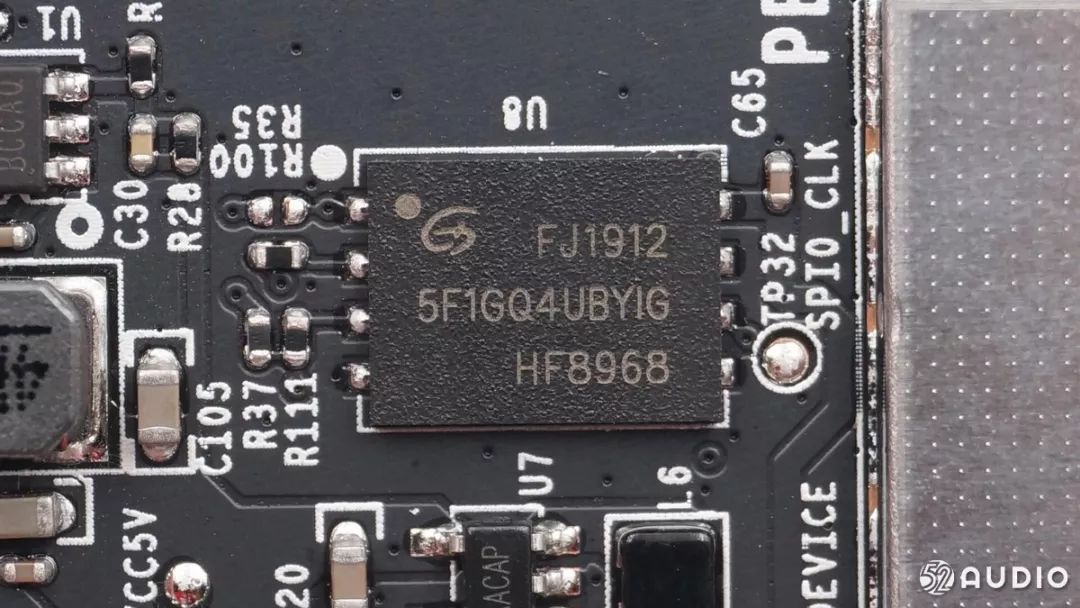

GigaDevice 兆易创新 5F1GQ4UBYIG 1Gb SPI NAND Flash。

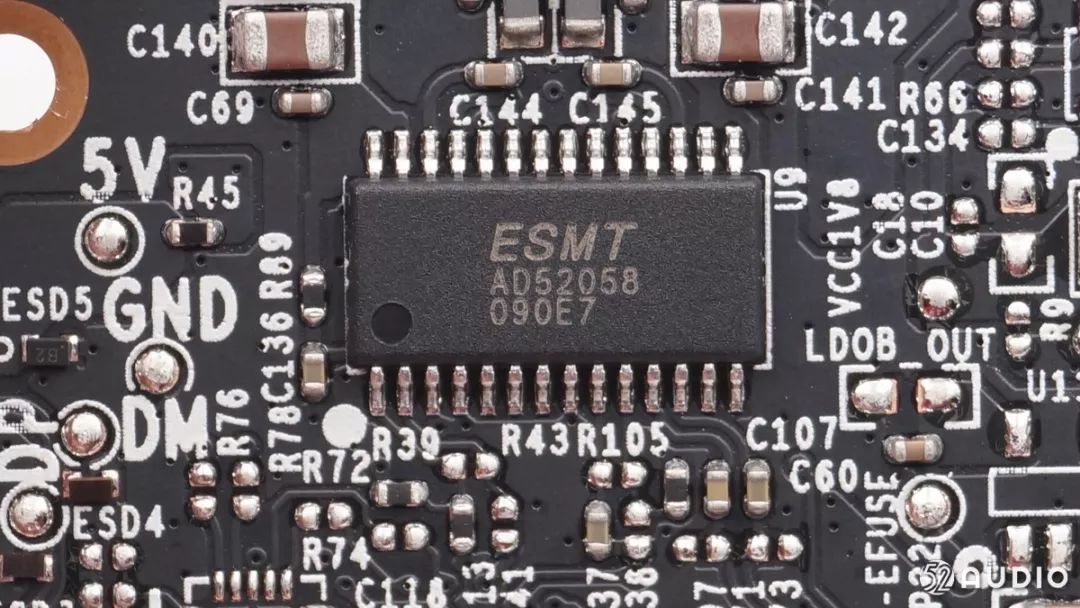

ESMT晶豪科技AD52058 15W立体声D类功放 IC，宽工作电压范围。

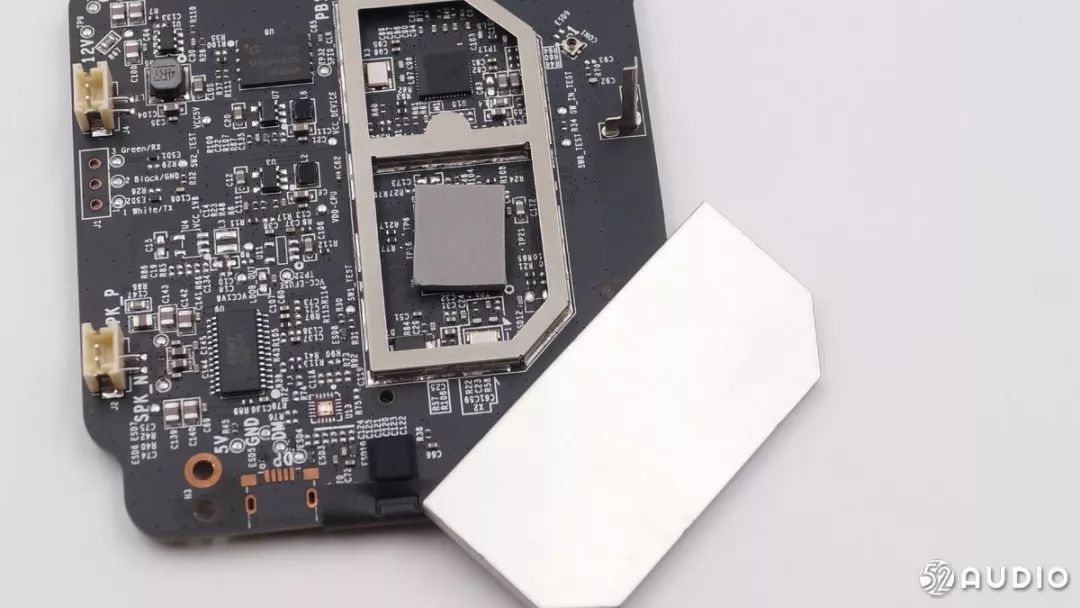

打开金属屏蔽罩，内有两颗IC。

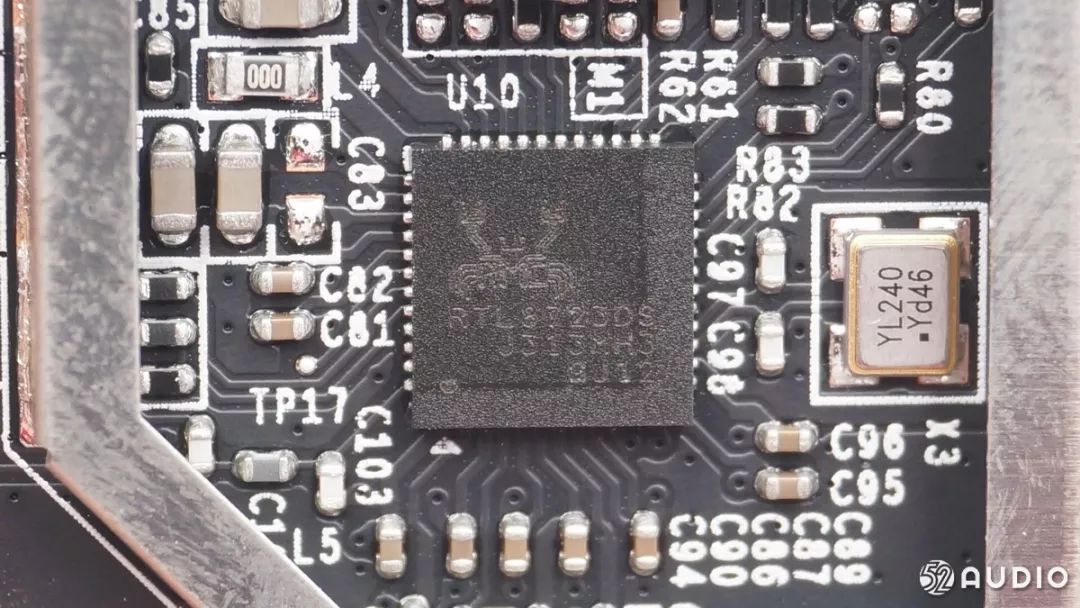

Realtek瑞昱RTL8723DSWiFi、蓝牙4.2二合一 IC。
RTL8723DS简介。

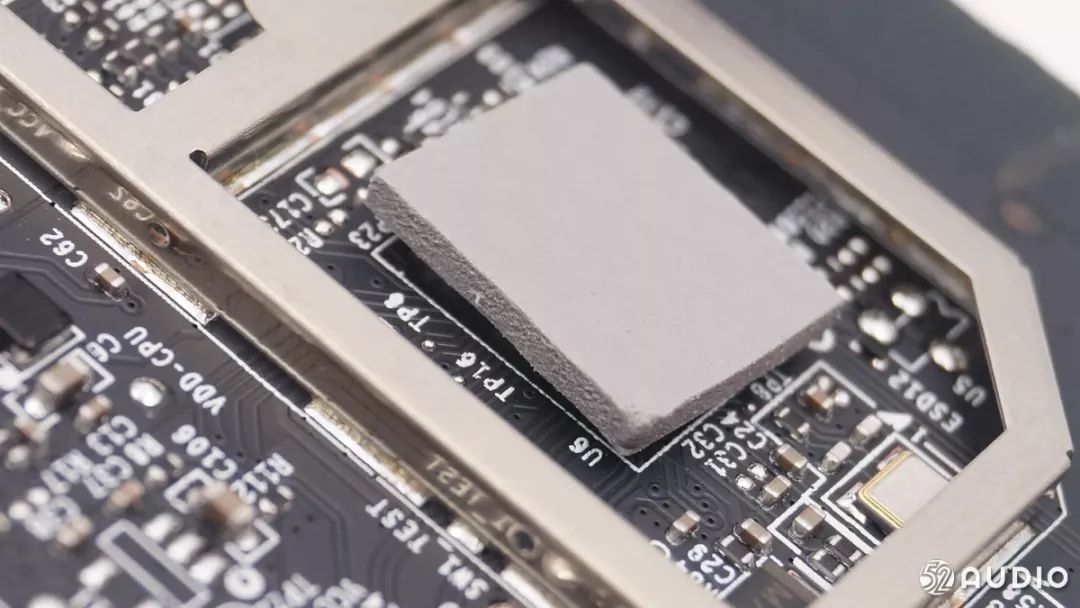

主控芯片贴有灰色导热胶，有效传导芯片热量。

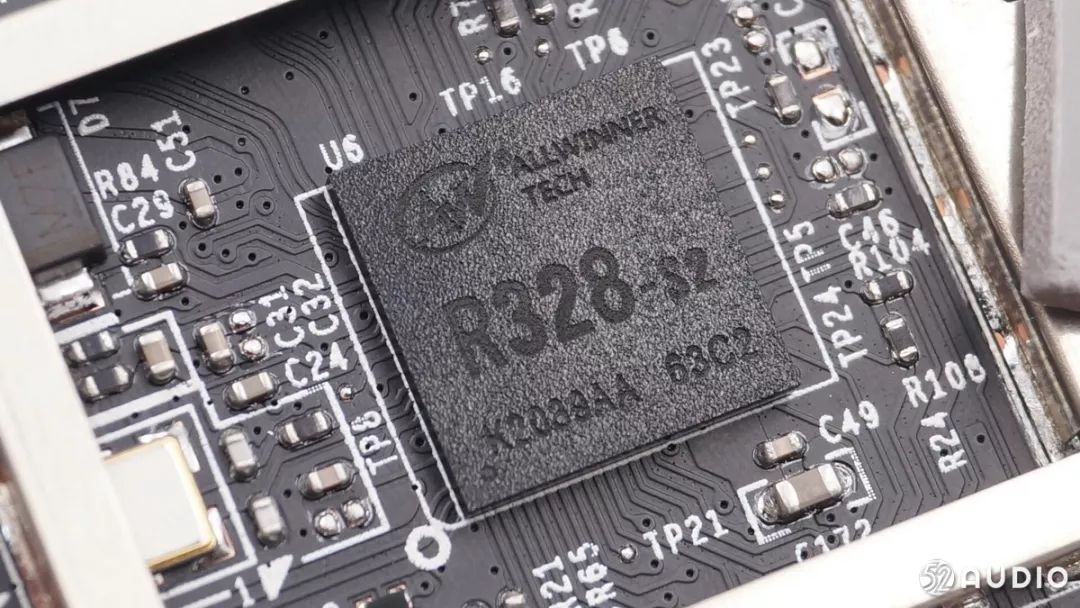

ALLWINNER TECH全志科技R328-S2 SoC。全志R328芯片是全志科技研发的智能语音专用处理器，可以提供语音交互方面的可靠算力，广泛适用于智能音箱、智能家电、智能故事机、语音模组等多种产品形态。
R328具有双核Cortex A7 1.2GHZ的计算能力，以极致成本提供了满足智能音箱远场交互的充足算力，了解到主流语音降噪和深度学习算法均已完成适配和量产验证；在接口方面R328具有极高的集成度和丰富的扩展接口，集成了3路ADC、1路差分DAC、2路LDO、DDR2，支持8路PDM DMIC、3路 TDM I2S、SPDIF音频扩展，并支持硬件MAD VAD，实现了待机状态下的超低功耗唤醒。
优秀的音频GINE支持所有主流的高分辨率音频格式，与CPU无缝工作，可以加速多媒体运行算法，提高用户体验。R328是智能扬声器和智能家居市场的理想soc，是目前市面上最具竞争力的智能语音芯片方案。

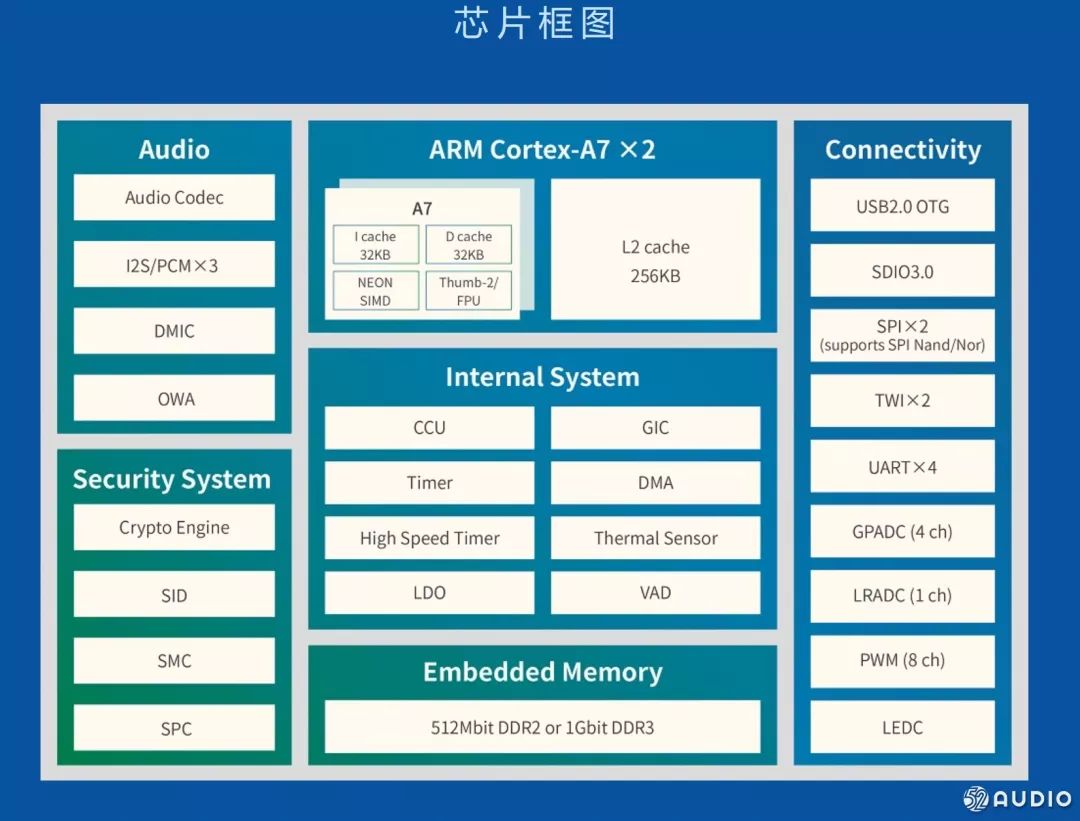

全志科技R328-S2芯片框图。
据我爱音频网拆解了解到，创维小度AI盒子、小爱音箱万能遥控版、小度在家1S带屏智能音箱、索尼智能蓝牙音箱LF-S80D、腾讯听听智能音箱、京东叮咚TOP智能音箱、小米小爱智能音箱mini、天猫精灵儿童智能音TG_A1等知名音频品牌产品均内置全志方案。

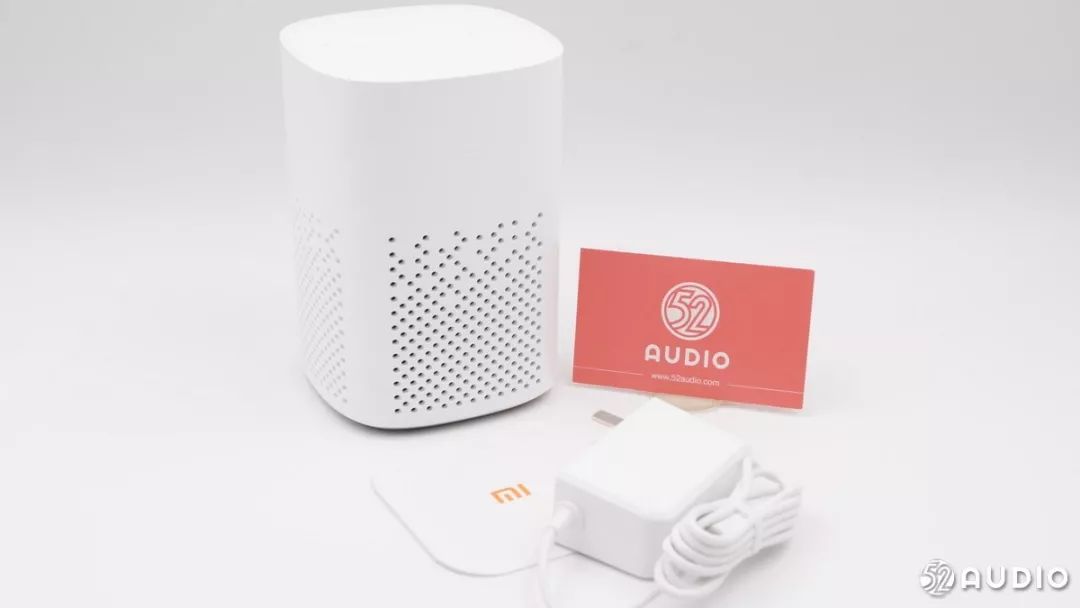

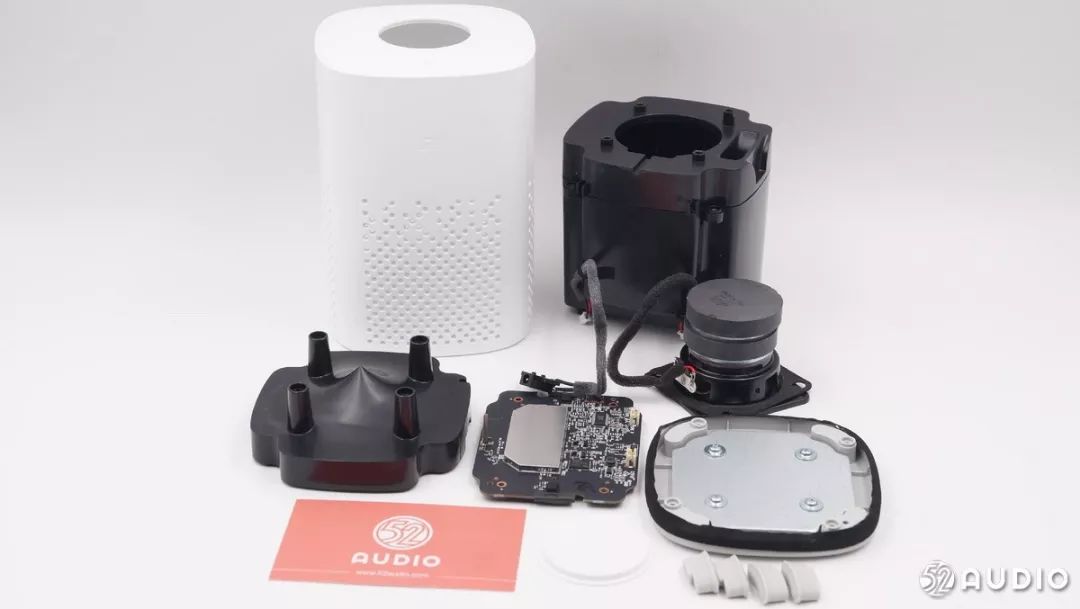

拆解全家福。
我爱音频网总结：
小米小爱智能音箱Play外观为白色立方体造型，延续了小米智能音箱家族的简约设计，但机身相较小爱智能音箱更小，可以更轻松的融入到更多的家居环境之中。
独特的音腔及倒音锥设计，充分扩散扬声器的能量，发出的声音饱满柔和。高灵敏度的麦克风与先进的算法配合，有效降低多种环境噪音干扰，实现远场有效拾音。
内部搭载了ALLWINNER TECH全志科技R328-S2芯片，R328具有经济实惠的双核Cortex A7 1.2GHZ的计算能力，以极具成本优势提供最优的计算能力，并支持主流远场语音识别和音频播放，能为价格实惠的小米小爱智能音箱Play提供基本的性能保障和完善的音频体验，也成为今年智能音箱最热门硬件解决方案。
让我们奔跑着前往2020！
