概述
我们在CAD制图的时候有时是要用同一个块文件，但是标注的文字需要修改，如果一次次修改再做块比较麻烦，利用增强型属性块，我们可以随时插入块是，输入我们想要的文字或型号即可，方便不同型号的相同尺寸的设备的布置。
1、首先，我们先找一个块，例如下图所示：嵌入式空调。

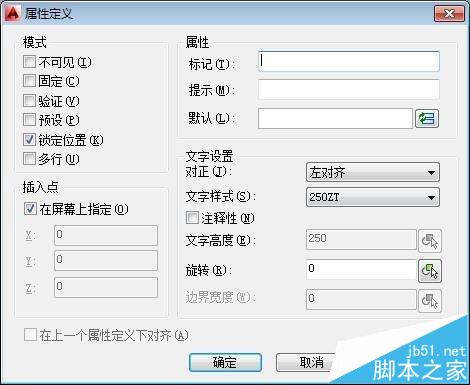

2、ATT（属性定义），空格，打开属性定义对话框，
3、在属性下的标记里填写FXDP28LVC空调型号，可以修改字体的大小，样式等属性
4、把文字放在合适的位置，如下图所示
5、把上图的机器和型号做成一个图块，B，空格，输入块的名称。
6、在对话框里输入相应型号，即做好了增强型块。此时文字和图形便是同一个块了。

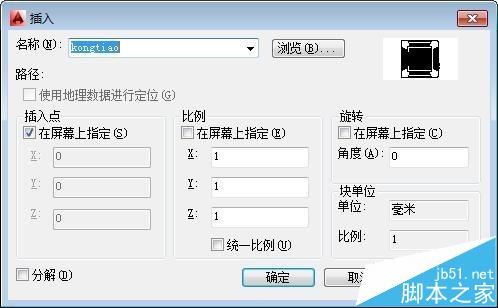

7、如果要插入kongtiao的块时，就会显示对话框让输入新的型号。
