wm8960介绍

问题：6Q Linux，客户产品中需要将codec pcm配置为主，核心板为从，这种模式下imx_hifi_hw_params这个函数应该怎么配置？

分析问题：

1. 啥是codec ，pcm ？

2. 主模式，从模式是什么意思，有什么作用？

3. 为什么要改这个函数？怎么改？

解决问题：

百度一下

codec：编解码器 pcm：脉冲编码调制

脉冲编码调制就是把一个时间连续，取值连续的模拟信号变换成时间离散，取值离散的数字信号后在信道中传输。脉冲编码调制就是对模拟信号先抽样，再对样值幅度量化，编码的过程。

然后我想到了板子上的wm8960，客户可能换了音频芯片，要调试录音编码功能，

wm8960简单介绍：

wm8960是一款音频编解码芯片，是一颗低功耗、高质量的立体声音频 CODEC。集成 D 类喇叭功放，

1个喇叭一个麦克风

三路输入两路输出

内部 ADC 和 DAC 都为24 位

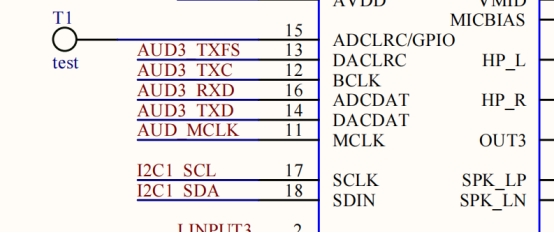

wm8960接口介绍：

数据时钟接口：

ADCDAT：ADC 数据输出引脚，采集到的音频数据转换为数字信号以后通过此引脚传输给主控制器。

ADCLRC：ADC 数据对齐时钟，也就是帧时钟(LRCK)，用于切换左右声道数据，此信号的频率就是采样率。此引脚可以配置为 GPIO 功能，配置为 GPIO 以后 ADC 就会使用 DACLRC引脚作为帧时钟。

DACDAT：DAC 数据输入引脚，主控器通过此引脚将数字信号输入给 WM8960 的 DAC。

DACLRC：DAC 数据对齐时钟，功能和 ADCLRC 一样，都是帧时钟(LRCK)，用于切换左右声道数据，此信号的频率等于采样率。

BCLK：位时钟，用于同步。

MCLK：主时钟，WM8960 工作的时候还需要一路主时钟

控制接口：

标准IIC，这个 I2C 接口用于配置 WM8960工作

SCLK

SDIN

wm8960支持IIS接口

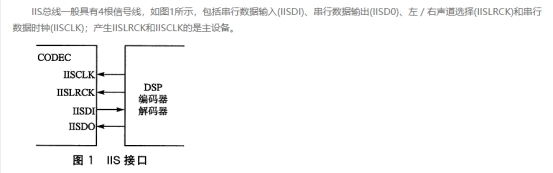

IIS接口：

用到四个引脚

SCK：串行时钟信号

WS：字段(声道)选择信号

SD：串行数据信号

在总线上，只能同时存在一个主设备和发射设备；提供时钟的设备为主设备，可以是发射设备也可以是接收设备，或者是协

​ 调两者的其他控制设备。在高端应用场合中，CODEX经常作为主设备以便精确控制IIS的数据流。

其它接口协议

SAI接口协议（串行音频接口）

每个音频子模块与多达4个引脚（SD、SCK、FS和MCLK）相连。

FS_A :通道识别信号，连接I2S的左/右对齐时钟信号（LRC）

SCK_A :位时钟信号，连接I2S的位时钟信号（BLCK）， SCK = FSslot个数单个slot大小

SD_A :数据输入/输出脚，

SSI接口协议（同步串行接口）

用到四个引脚

SCK：串行时钟信号

WS：字段(声道)选择信号

SD：串行数据信号

PCM接口协议

该接口由时钟脉冲（BCLK）、帧同步信号（FS）及接收数据（DR）和发送数据（DX）组成

用到四个引脚

SCK：串行时钟信号

WS：字段(声道)选择信号

SD：串行数据信号

PCM接口协议

该接口由时钟脉冲（BCLK）、帧同步信号（FS）及接收数据（DR）和发送数据（DX）组成

WM8960使用IIS接口,核心板使用SSI接口，支持IIS
