CAD中想要制作一个立体的椅子，该怎么制作呢？下面我们就来看看详细的教程。
1、打开CAD，新建一个空白文件，将经典模式改为三维造型模式，并将视口改为轴侧视口。
2、画椅子先画腿。见下图方式激活圆柱体命令
3、椅子腿画好了。
1）输入坐标0,0,0，回车
2）输入直径6，回车
3、输入高100，回车。
4、激活阵列命令，画另外三条腿。
1）AR，回车
2）设置参数，行2，列2，行偏移100，列偏移100，角度0
3）选择画好的圆柱，回车
4）确定
5、画椅面
1）激活长方体命令
6、椅面参数
1）长方体中心坐标，50,50,120
2）长、宽150
3）高度20
7、将世界坐标系移动到椅面右边中间。
1）输入UCS，回车
2）左键单击椅面上面右边中间点，回车
8、在椅面上画长150，宽20的矩形
9、将画好的矩形向上拉伸150，椅背就画好了。
10、看见下图中的红色框选没有，激活它，用它来旋转椅背，然后椅子才算真正画好了。这个有点不好细讲，但是你们稍微试试就能弄懂。

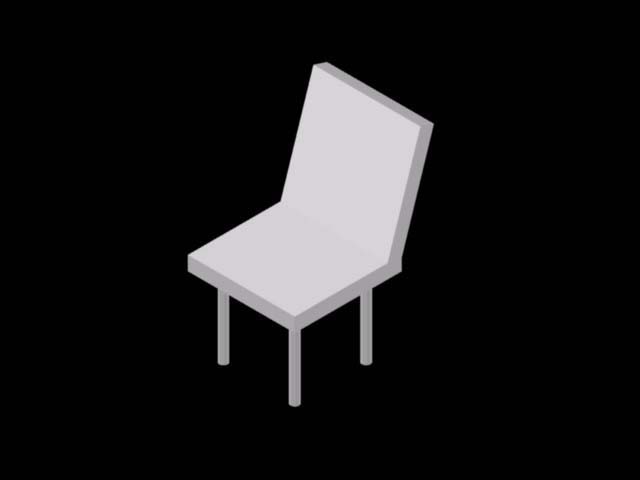

11、渲染效果。
以上就是cad制作立体椅子的教程，希望大家喜欢，请继续关注靠谱客。
