概述

NRF52832芯片简介

  • 描述
  • 低功耗
  • 内核
  • 内存配置(两种)
  • 电源管理
  • 外设

描述

nRF52832 SoC是一款功能强大,高度灵活的超低功耗多协议SoC,非常适合低功耗蓝牙,ANT和2.4GHz超低功耗无线应用。它和普通的单片机如51、stm32等最大的不同就是内部集成了2.4GHz无线电收发器片内外设,由于集成了2.4GHz无线电收发器使它能够支持相关的无线通信协议比如低功耗蓝牙,ANT等。

低功耗

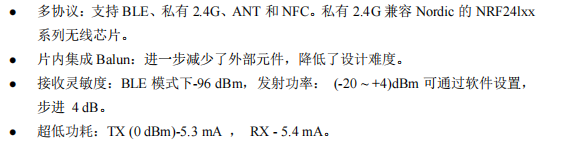

nRF52832 芯片拥有超低峰值,平均和空闲模式功耗,更是在 nRF51822 的基础上几乎将 功耗降低了一半,能够在一颗标准的纽扣电池上运行多年

内核

nRF52832 SoC 单芯片采用 32 位 ARM Cortex-M4F CPU,Cortex-M4F 的内核主频高达 64Mhz,拥有强大的运算能力以及浮点运算的技术。该 IC 支持 DSP 指令,浮点单元(FPU), 单周期乘法和累加,以及用于计算复杂操作的高能效处理的硬件划分,在穿戴设备和工业化 设备需要内置非常复杂的算法的环境中可以很好的应用!

内存配置(两种)

nRF52832 芯片内置 512KB 的 Flash+64KB 的 RAM。Nordic 称会有 400KB 的 Flash 可用 于放置开发应用程序。更多空闲的 Flash 和 RAM 意味着 nRF52832 可以支持多协议,包括 ble 蓝牙低功耗,ANT 和 2.4GHz 专有协议,并在运行时自动切换。多协议支持保证 nRF52832 芯 片可以在不同的应用场景灵活使用和开发

电源管理

nRF52832 芯片可以在 1.7V~3.6V 的电源电压下工作。当任务操作不需要时,所有独立 的外设和时钟都提供完全的断电灵活性,从而将功耗降至最低

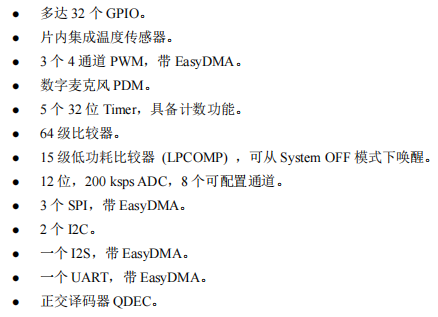

外设

在这里插入图片描述
在这里插入图片描述
