浮动路由配置

环境配置:

Packet Tracer
路由器 --2811

第一步:网络拓扑

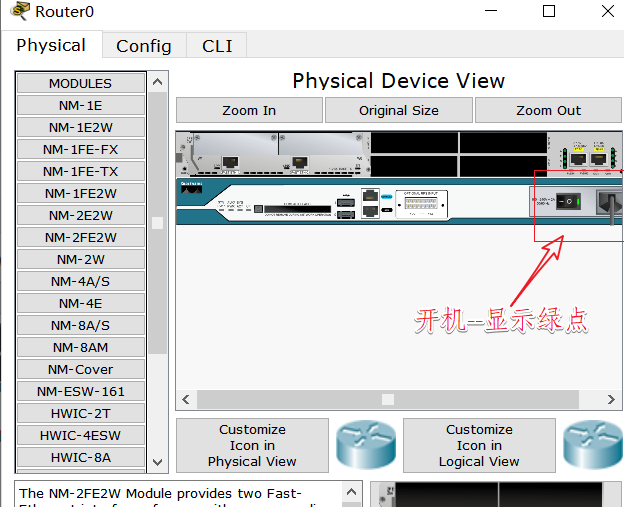

注意路由器添加模块
关机–>NM-2FE2W拖入模块

第二步:配置IP

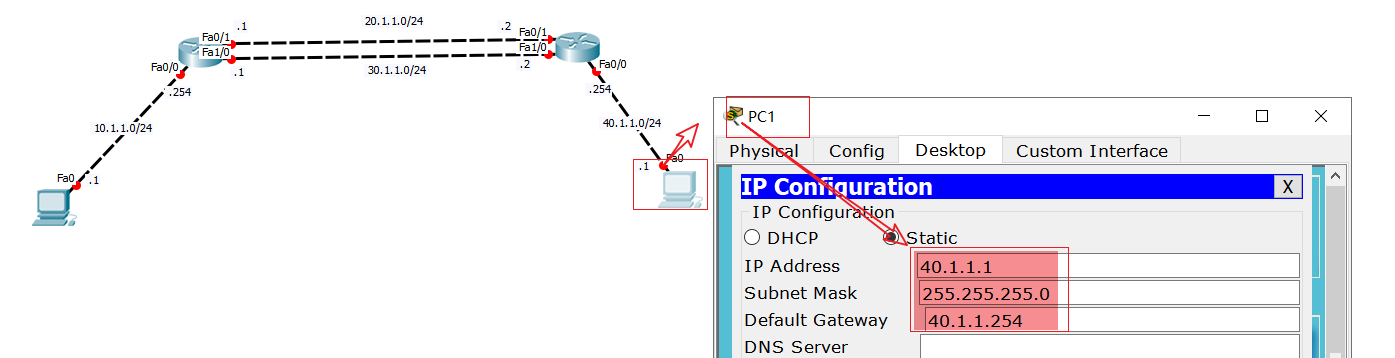

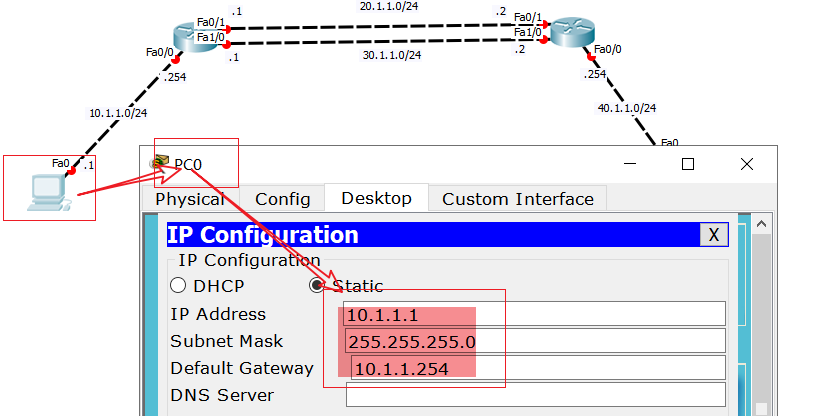

主机IP配置

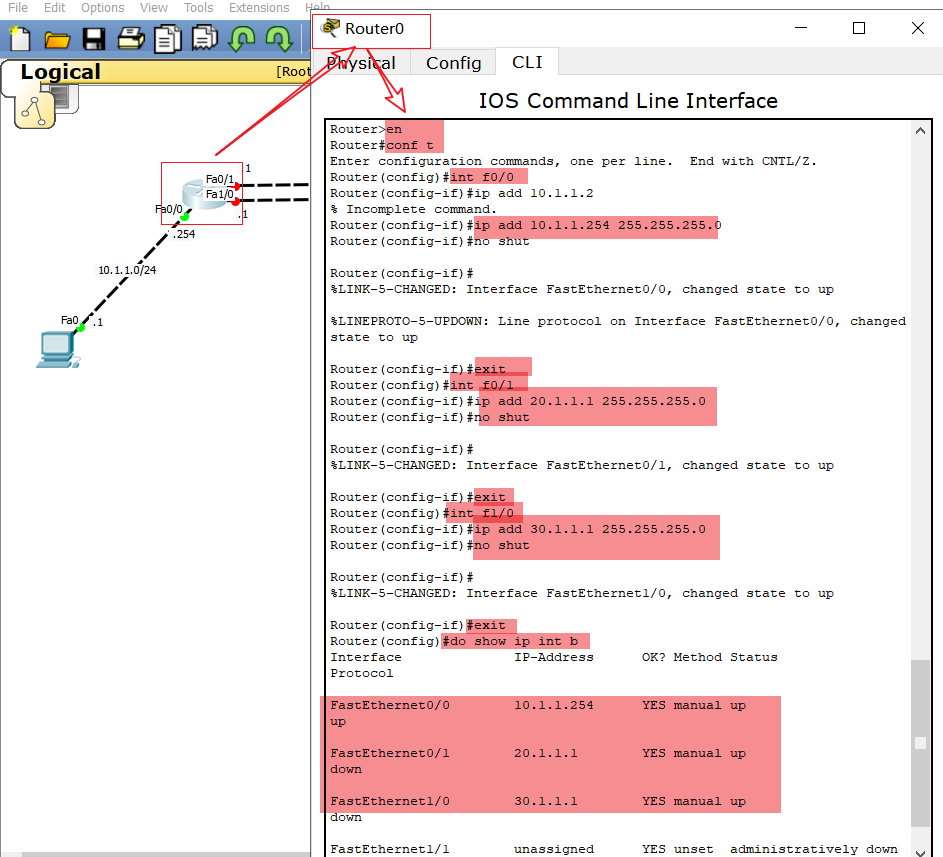

路由器IP配置

no
Router>en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 10.1.1.254 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int f0/1
Router(config-if)#ip add 20.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int f1/0
Router(config-if)#ip add 30.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#do show ip int b

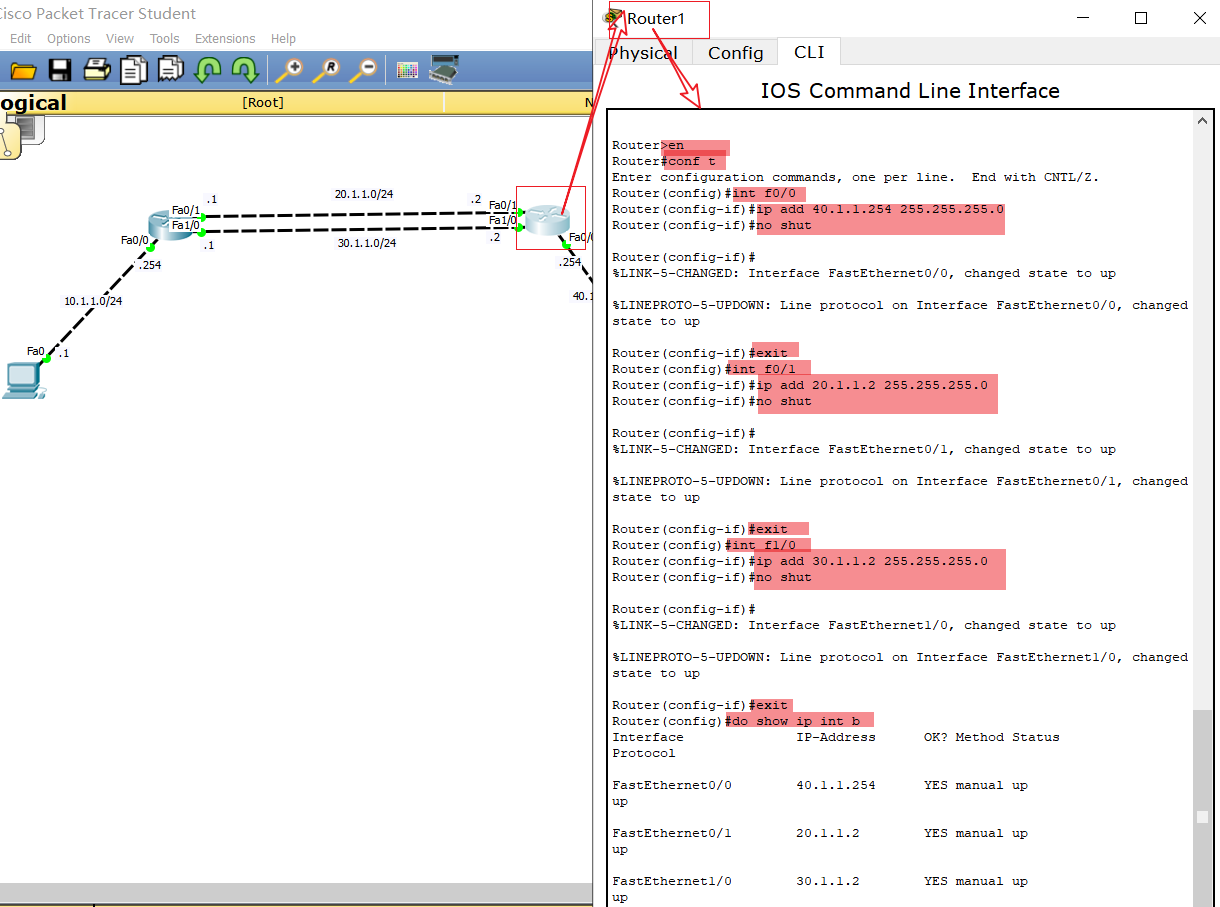

no
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#ip add 40.1.1.254 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int f0/1
Router(config-if)#ip add 20.1.1.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int f1/0
Router(config-if)#ip add 30.1.1.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#do show ip int b

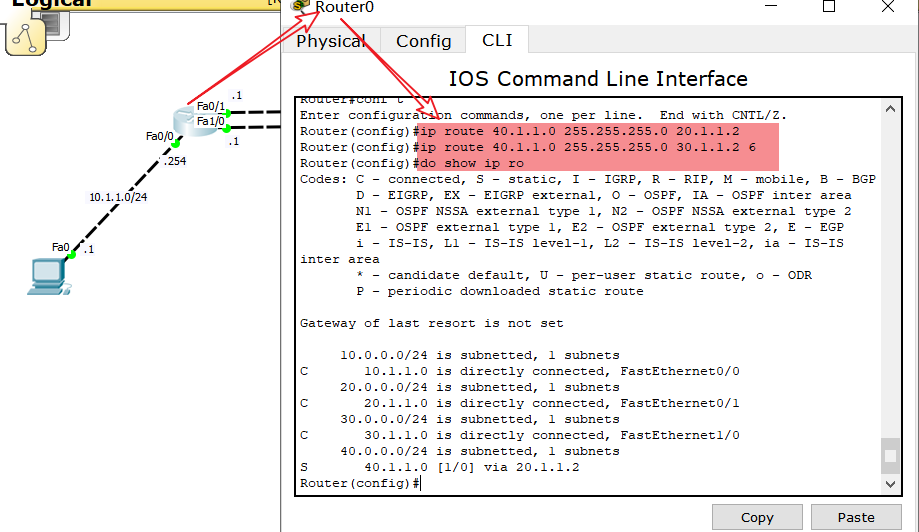

第三步: 配置浮动路由

Router(config)#ip route 40.1.1.0 255.255.255.0 20.1.1.2
Router(config)#ip route 40.1.1.0 255.255.255.0 30.1.1.2 6
Router(config)#do show ip ro

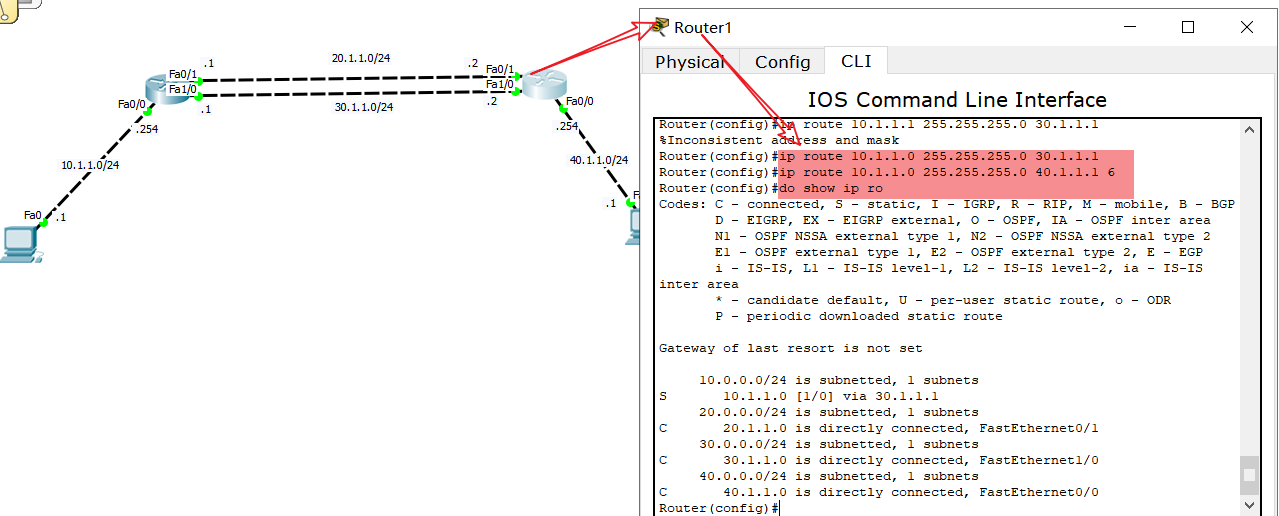

Router(config)#ip route 10.1.1.0 255.255.255.0 30.1.1.1
Router(config)#ip route 10.1.1.0 255.255.255.0 40.1.1.1 6
Router(config)#do show ip ro

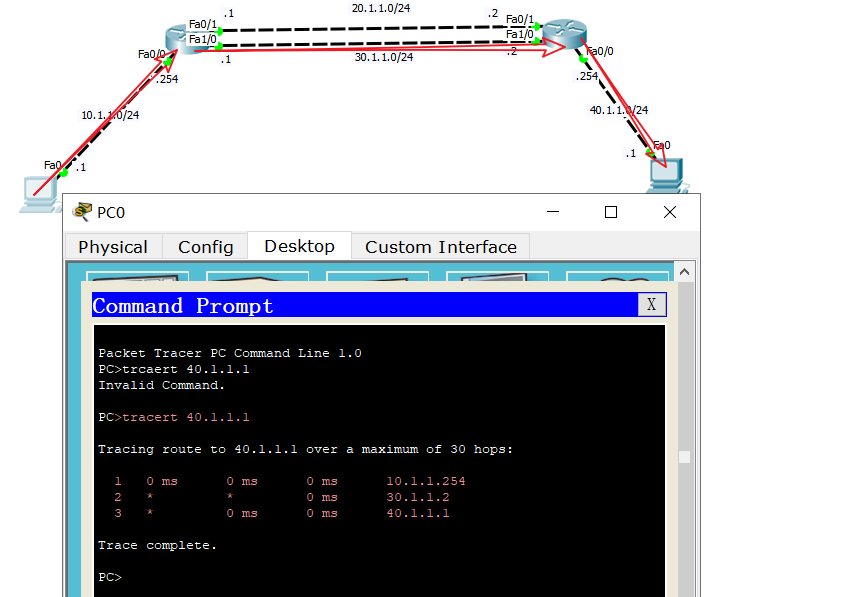

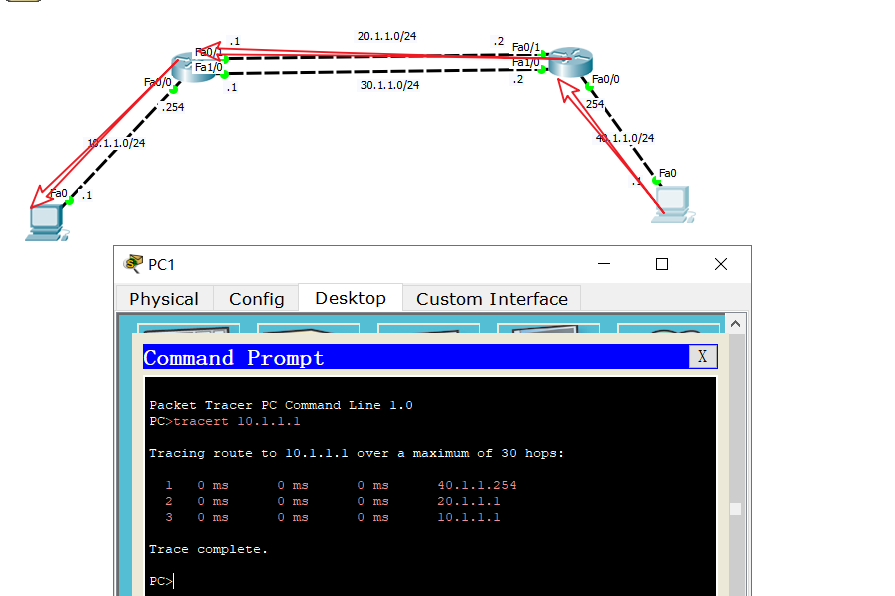

第四步: 实验结果

当20.1.1.0/24线路端发生故障，会自动切换到30.1.1.0/24线路
