概述

【写在前面】

因为最近需要写 FFmpeg 播放音频的文章，所以就先写了这篇文章。

并且，FFmpeg 解码出来的音频是 PCM 原始音频数据。

然后，我使用 Qt 的 QAudioOutput 作为底层音频输出(输出设备)。

本篇主要内容：

1、音频基础概念

2、PCM数据格式

3、QAudioOutput 的使用方法( 两种 )

【正文开始】

在介绍 PCM 之前，必须先了解一些音频基础概念：

采样率( Sample Rate )：每秒采样的频率，即每秒样本数，单位 HZ ，常见的频率有 22050HZ、44100HZ( CD级 )。并且人耳的听力范围是 20HZ ~ 20000HZ，因此超过 48000HZ 就没有意义了( 根据采样定理 )。

采样定理：采样在进行模拟/数字信号的转换过程中，当采样频率fs.max大于信号中最高频率fmax的2倍时(fs.max>2fmax)，采样之后的数字信号完整地保留了原始信号中的信息，一般实际应用中保证采样频率为信号最高频率的2.56～4倍，采样定理又称奈奎斯特定理。

样本大小( Sample Size )：每个样本的大小，也就是振幅，假如样本大小为16 Bit = 2 ^ 16 = 65536，即能够记录 65535 个数，常见的有 8Bit、16Bit( CD级 )，而到了 32Bit 意义就不大了。

声道( Sound Channel )：指声音在录制或播放时，在不同空间位置采集或回放的相互独立的音频信号，常见的有单声道，双声道，四声道，这个倒是声道越多效果越好。

比特率( Bit Rate )：单位( bps 比特每秒 )，可以使用 比特率 = 采样率 x 样本大小 x 声音通道数 来计算。

字节序( Byte Ordering )：字节序，这个大家应该都知道，分大端和小端，一般都是小端字节序(低位低地址，高位高地址)。

好了，现在开始介绍 PCM 格式：

PCM 全名脉冲编码调制( Pulse Code Modulation )，它是原始的音频脉冲数据，在一般情况下，一帧PCM数据包含2048个样本( 数据帧，注意是一帧而不是一秒 )。

因此，对于一帧PCM数据，使用小端字节序存储为(每个 [ ] 为一个样本)：

内存地址： | 低地址 | >>>>>>> | 高地址 |

8Bit 单声道：[ 8 bit ] - [ 8 bit ] - [ 8 bit ] - [ 8 bit ] ｝总 2048个。

8Bit 双声道：[ 8 bit 声道1 ] - [ 8 bit 声道2 ] - [ 8 bit 声道1 ] - [ 8 bit 声道2 ] ｝总 2048个。

16Bit 单声道：[ 8 bit 低位 + 8 bit 高位 ] - [ 8 bit 低位 + 8 bit 高位 ] - [ 8 bit 低位 + 8 bit 高位 ] - [ 8 bit 低位 + 8 bit 高位 ] ｝总 2048个。

16Bit 双声道：[ 8 bit 低位 + 8 bit 高位声道1 ] - [ 8 bit 低位 + 8 bit 高位声道2 ] - [ 8 bit 低位 + 8 bit 高位声道1 ] - [ 8 bit 低位 + 8 bit 高位声道2 ] ｝总 2048个。

到这里，我们已经大概了解了 PCM 数据格式，现在可以尝试手动生成一份 PCM 数据：

QByteArray generateRandomPCM()
{
    qsrand(uint(time(nullptr)));
    //幅度，因为sampleSize = 16bit
    qint16 amplitude = INT16_MAX;
    //单声道
    int channels = 1;
    //采样率
    int samplerate = 8000;
    //持续时间ms
    int duration = 20000;
    //总样本数
    int n_samples = int(channels * samplerate * (duration / 1000.0));

    QByteArray data;
    QDataStream out(&data, QIODevice::WriteOnly);
    out.setByteOrder(QDataStream::LittleEndian);
    for (int i = 0; i < n_samples; i++) {
        qint16 sample = qrand() % amplitude;
        out << sample;
    }

    QFile file("raw");
    file.open(QIODevice::WriteOnly);
    file.write(data);
    file.close();

    return data;
}

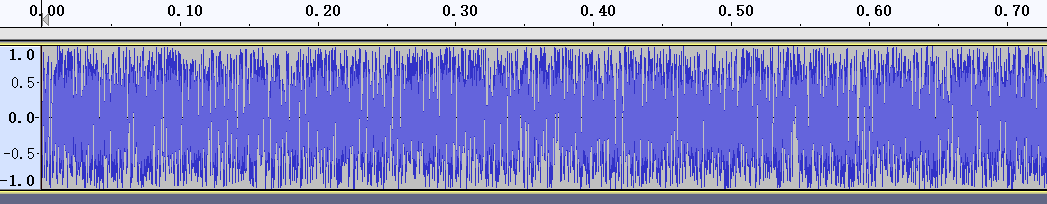

利用这个函数，可以生成一份 8000HZ，16Bit，单声道，持续 20s 的随机 PCM 数据，部分波形如下：

呃。。这种都是噪音，听不出什么来，于是我尝试生成一些有规律的：

QByteArray generatePCM()
{
    //幅度，因为sampleSize = 16bit
    qint16 amplitude = INT16_MAX;
    //单声道
    int channels = 1;
    //采样率
    int samplerate = 8000;
    //持续时间ms
    int duration = 20;
    //总样本数
    int n_samples = int(channels * samplerate * (duration / 1000.0));
    //声音频率
    int frequency = 100;

    bool reverse = false;
    QByteArray data;
    QDataStream out(&data, QIODevice::WriteOnly);
    out.setByteOrder(QDataStream::LittleEndian);
    for (int i = 0; i < 1000; i++) {
        for (int j = 0; j < n_samples; j++) {
            qreal radians = qreal(2.0 * M_PI * j  * frequency / qreal(samplerate));
            qint16 sample = qint16(qSin(radians) * amplitude);
            out << sample;
        }

        if (!reverse) {
            if (frequency < 2000) {
                frequency += 100;
            } else reverse = true;
        } else {
            if (frequency > 100) {
                frequency -= 100;
            } else reverse = false;
        }
    }

    QFile file("raw");
    file.open(QIODevice::WriteOnly);
    file.write(data);
    file.close();

    return data;
}

这种生成的音频就是，频率(声调)由低到高再到低，部分波形如下：

到这里，PCM 相关的就讲解完了。

现在 PCM 数据有了，那么如何在Qt中播放它呢？答案是 QAudioOutput。

QAudioOutput是Qt中播放音频的类( 另一个是QSound，但只支持WAV )，要使用它，需要在pro中加入 QT += multimedia

我们先来看看代码：

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);

    QByteArray pcm1 = generatePCM();

    QAudioFormat format;
    format.setCodec("audio/pcm");
    format.setSampleRate(8000);
    format.setSampleSize(16);
    format.setSampleType(QAudioFormat::SignedInt);
    format.setChannelCount(1);
    format.setByteOrder(QAudioFormat::LittleEndian);

    QAudioOutput output(format, qApp);
    QIODevice *device = output.start();

    QTimer *timer_play = new QTimer(qApp);
    timer_play->setTimerType(Qt::PreciseTimer);
    QObject::connect(timer_play, &QTimer::timeout, [&]{
        if (pcm1.size() > 0) {
            int readSize = output.periodSize();
            int chunks = output.bytesFree() / readSize;
            while (chunks) {
                QByteArray samples = pcm1.mid(0, readSize);
                int len = samples.size();
                pcm1.remove(0, len);

                if (len) device->write(samples);
                if (len != readSize) break;

                chunks--;
            }
        }
    });
    timer_play->start(100);

    return a.exec();
}

1、创建一个 QAudioFormat ，它描述了音频的格式，setCodec() 只支持 PCM，而其他的参数根据前面所讲，你应该知道是什么了吧。

2、根据 QAudioFormat 创建一个 QAudioOutput，它是用来管理音频设备( 即声卡 )的。

3、使用 start() 返回一个指向实际音频设备的指针，往这个里面写入数据就能够播放出声音了。

4、我使用定时器来定时写入数据，这样可以保证声音是连续的。

5、periodSize() 返回一个周期所必需要的数据量，而 bytesFree() 返回内部缓冲区的空闲空间的字节数，也就是说，我们只需要每次写入所需的数据量 periodSize()，然后直到填充满内部缓沖 bytesFree() ，即可实现连续播放。

至此，第一种 QAudioOutput 的使用方法讲解完毕。

第二种 QAudioOutput 的使用方法：

QAudioOutput 的 start() 函数的重载版本 start(QIODevice *)，它需要传入一个 QIODevice 指针，然后由 QAudioOutput 进行读取。

因此，我们需要实现一个自己的IODevice，并实现 readData() 和 writeData() (纯虚函数，必须实现)：

class AudioDevice : public QIODevice
{
public:
    AudioDevice(const QByteArray &data, QObject *parent = nullptr) : QIODevice(parent), m_data(data) { }
    ~AudioDevice() { }

    virtual qint64 readData(char *data, qint64 maxlen);

    virtual qint64 writeData(const char *data, qint64 len){
        Q_UNUSED(data);
        Q_UNUSED(len);
        return 0;
    }

private:
    QByteArray m_data;
};

qint64 AudioDevice::readData(char *data, qint64 maxlen)
{
    if (m_data.size() >= maxlen) {
        QByteArray d = m_data.mid(0, int(maxlen));
        memcpy(data, d.data(), size_t(d.size()));
        m_data.remove(0, int(maxlen));
        return d.size();
    } else {
        QByteArray d = m_data;
        memcpy(data, d.data(), size_t(d.size()));
        m_data.clear();
        return d.size();
    }
}

因为 QAudioOutput 需要数据时在提供的 QIODdevice 中读取，所以实现 readData() 即可。

然后我们就可以使用它了：

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);

    QAudioFormat format;
    format.setCodec("audio/pcm");
    format.setSampleRate(8000);
    format.setSampleSize(16);
    format.setSampleType(QAudioFormat::SignedInt);
    format.setChannelCount(1);
    format.setByteOrder(QAudioFormat::LittleEndian);

    QAudioOutput output(format, qApp);
    QByteArray pcm1 = generatePCM();
    AudioDevice *device = new AudioDevice(pcm1, qApp);
    device->open(QIODevice::ReadOnly);
    output.start(device);

    return a.exec();
}
