用MATLAB命令将simulink示波器的图形画出
第一步，将你的示波器的输出曲线以矩阵形式映射到MATLAB的工作空间内。
如图1所示，双击示波器后选择parameters目录下的Data history,将Save data to workspace勾上，Format选择Array,Variable name即你输入至工作空间的矩阵名称，这里我取名aa。在这之后运行一次仿真，那么你就可以在MATLAB的工作空间里看到你示波器输出曲线的矩阵aa。如图2所示。
第二步，用plot函数画出曲线

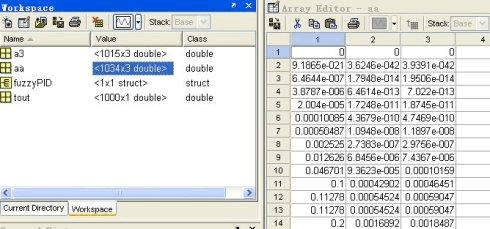

双击曲线矩阵aa，将可以看到详细情况，我这里的aa矩阵是一个1034行，3列的矩阵，观察这个矩阵即可以发现，这个矩阵的第一列是仿真时间，而由于我仿真时示波器内输出的是两条曲线，所以第二列和第三列即分别代表了这2条曲线。同时大家要注意，在simulink 中我们有时往往在示波器中混合输出曲线，那么就要在示波器前加一个MUX混合模块，因此示波器内曲线映射到的工作空间的矩阵是和你的MUX的输入端数有关，如果你设置了3个MUX
最后
