CC2530定时器1

CC2530有5个定时器（定时器1，定时器2，定时器3，定时器4，睡眠定时器），定时器1是一个16位定时器，有3种模式分别是自由运行模式、模模式、正计数/倒计数模式。

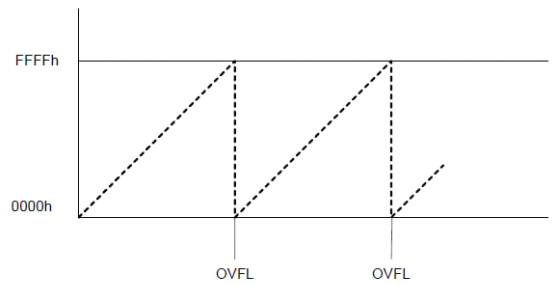

1）自由运行模式

是从0x0000到0xFFFF
无法设置最大计数值

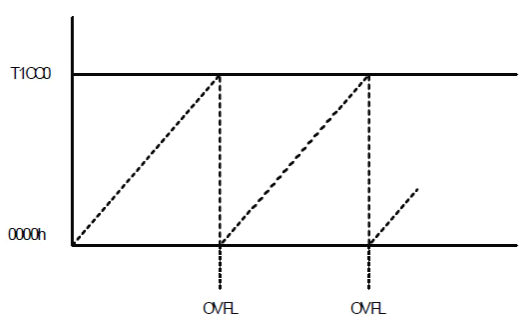

2）模模式

最大值可以设置

设置最大计数值

最大计数值=定时时长/定时器计数周期

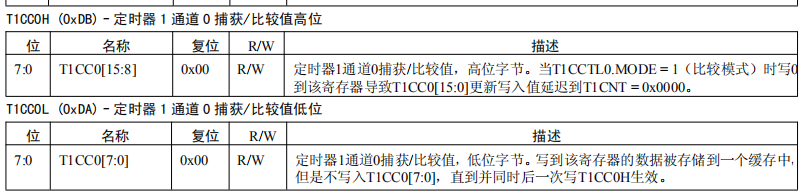

T1CCx：定时器1通道x的最大计数值，由T1CCxH和T1CCxL两个8位寄存器的值构成，设计最大计数值时先低8位，再高8位。定时器1一共有5对T1CCxH和T1CCxL，分别对应通道0到通道4
例如：计算在定时器1的模模式下，16MHZ的时钟源下，定时器的分段系数为128，定时0.1s。
最大计数值=0.1* (1.6 * 10^7) HZ / 128=12500=0x30D4;

    T1CC0L=0xD4; //低位
	T1CC0H=0x30; //高位

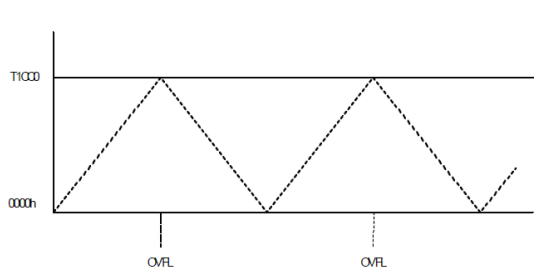

3）正计数/倒计数模式

可以设置最大计数值方法与模模式下设置最大计数值一样，但是计算时需要注意，当从0x0000到最大计数值时才会有溢出，而从最大计数值到0x0000时不会溢出的，所以需要注意周期。

定时器1的使能

定时器的使能可以参考中断的使能
1）设置最大计数值(自由运行模式下不需要)

    T1CC0L=0xD4;
	T1CC0H=0x30;

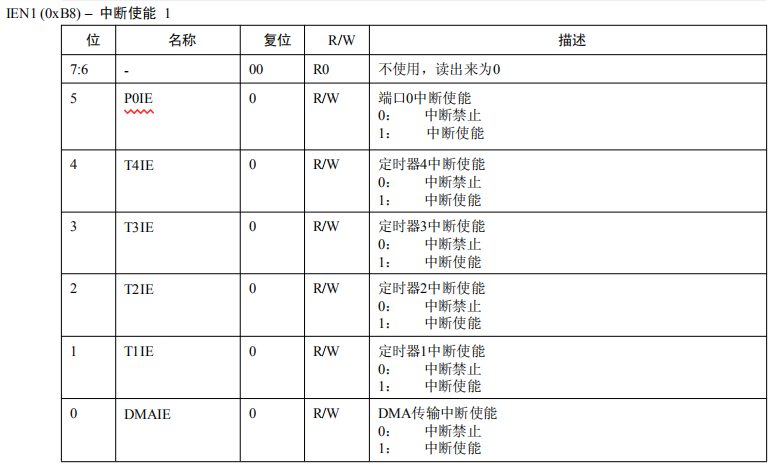

2）定时器1使能

T1IE=1;
IEN1 |= 0x02;

3）设置定时器1通道0为比较模式

T1CCTL0 |= 0x04;

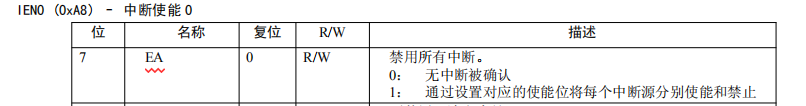

4 )使能总中断

EA=1;
IEN0 |= 0x80;

5 )定时器1状态和控制

设置为模模式，分频器分值为128
T1CTL |=0xE;

时钟中断函数

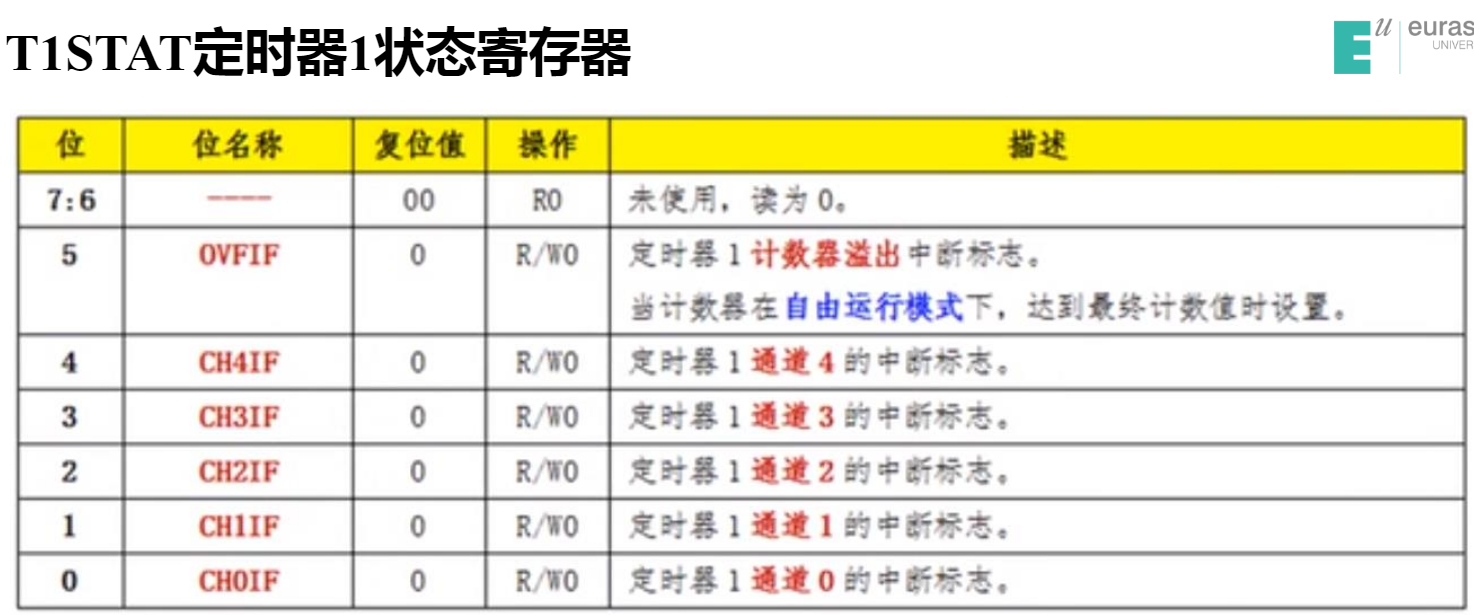

时钟中断标志寄存器T1STAT

#pragma vector = T1_VECTOR
__interrupt void Time1(){

}

文章中的所有设置初始化仅供参考！
