概述

LTE发展之初到5G NR MAC架构的简单变化。

MAC实体处理以下传输信道：

广播信道（BCH）；下行共享信道（DL-SCH）；寻呼信道（PCH）；上行共享信道（UL-SCH）；随机接入信道（RACH）；多播信道(MCH)。

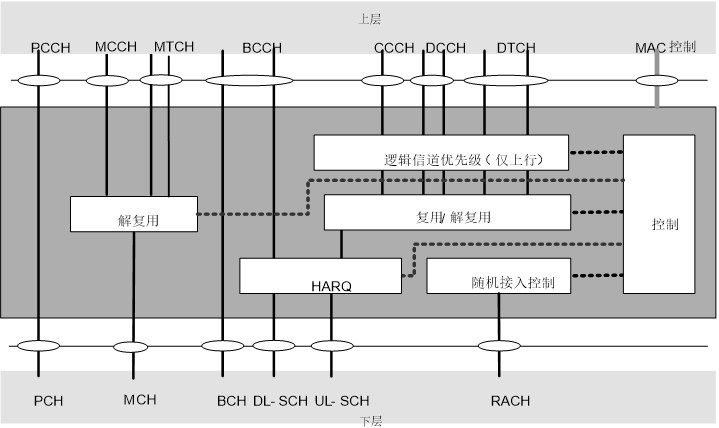

UE测的MAC架构图（R8）如下，与基站测存在部分区别但基本相同。其上层为RLC层，下层则为物理层。DLSCH传输过来的数据，如果基站正常接收了，则回复ACK被ULSCH接收，否则回复NACK到ULSCH，此过程构成了MAC数据传输的一个核心功能，就是HARQ；将来自上层的SDU(服务数据包, 来自其他层未经过本层处理的数据包)包复用成发送给下层PDU(协议数据包，经过本层处理，准备发给其他层的数据包)包，也就是TB块上，构成复用解复用的主要功能；用户优先级的处理，包括不同用户的优先级，同一个用户逻辑信道之间的优先级，也是MAC层的一个核心功能。图片中逻辑信道优先级应该不仅仅涉及上行，此协议的说明未明确具体含义是什么？可能表达的意思是，对于下行来说，同一个用户的逻辑信道的区分在RLC层已经完成，而上行数据全部来自ULSCH，到了MAC层以后，需要根据不同数据的性质和优先级，分别解复用到不同的逻辑信道上，所以此处才是图片中的逻辑信道优先级的处理。

R10中的MAC架构如下所示。其主要的变化在于HARQ模块的变化。当用户做CA配置了辅载波时，则MAC实体中，同一个用户将有不止一个DLSCH和一个ULSCH。其PCC有一个DLSCH信道和一个ULSCH信道，SCC也有一个DLSCH和一个ULSCH信道。由此可以，此处中的DLSCH和ULSCH可以理解为小区级的概念。R10中MAC层架构的变化实际上匹配了R10很多新功能的增加，比如载波聚合。此架构一直延续到了R11和R12，支持了comp等很多协同调度的特性。

R13开始一直到R15，也就是5G的出现，MAC层在终端测出现的一个最大的变化就是有了多个MAC实体，以支持双连接和多连接技术，也可以理解为5G和4G R13之后的版本其MAC实体的架构没有明显的区别。当UE同时连接在两个基站上时，对于主基站的小区(MCG)和辅基站的小区(SCG)，UE测的MAC架构将有两个MAC实体。每个MAC实体都支持PUCCH和随机接入信息的传输。而在基站测，因为MCG和SCG分别有自己的MAC层和RLC层，实际上架构的变化并不大，而双连接在基站测数据的分流发生在PDCP层。
