概述

通过《Linux网络编程——原始套接字编程》得知，我们可以通过原始套接字以及 recvfrom( ) 可以获取链路层的数据包，那我们接收的链路层数据包到底长什么样的呢？

MAC 头部（有线局域网）

注意：CRC、PAD 在组包时可以忽略

链路层数据包的其中一种情况：

unsigned char msg[1024] = {
	//--------------组MAC--------14------
	0xb8, 0x88, 0xe3, 0xe1, 0x10, 0xe6, // dst_mac: b8:88:e3:e1:10:e6
	0xc8, 0x9c, 0xdc, 0xb7, 0x0f, 0x19, // src_mac: c8:9c:dc:b7:0f:19
	0x08, 0x00,                         // 类型：0x0800 IP协议
	// …… ……
	// …… ……
};

接收的链路层数据包，并对其进行简单分析：

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <netinet/ether.h>

int main(int argc,char *argv[])
{
	int i = 0;
	unsigned char buf[1024] = "";
	int sock_raw_fd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));
	while(1)
	{
		unsigned char src_mac[18] = "";
		unsigned char dst_mac[18] = "";
		//获取链路层的数据帧
		recvfrom(sock_raw_fd, buf, sizeof(buf),0,NULL,NULL);
		//从buf里提取目的mac、源mac
		sprintf(dst_mac,"%02x:%02x:%02x:%02x:%02x:%02x", buf[0], buf[1], buf[2], buf[3], buf[4], buf[5]);
		sprintf(src_mac,"%02x:%02x:%02x:%02x:%02x:%02x", buf[6], buf[7], buf[8], buf[9], buf[10], buf[11]);
		//判断是否为IP数据包
		if(buf[12]==0x08 && buf[13]==0x00)
		{
			printf("______________IP数据报_______________n");
			printf("MAC:%s >> %sn",src_mac,dst_mac);
		}//判断是否为ARP数据包
		else if(buf[12]==0x08 && buf[13]==0x06)
		{
			printf("______________ARP数据报_______________n");
			printf("MAC:%s >> %sn",src_mac,dst_mac);
		}//判断是否为RARP数据包
		else if(buf[12]==0x80 && buf[13]==0x35)
		{
			printf("______________RARP数据报_______________n");
			printf("MAC:%s>>%sn",src_mac,dst_mac);
		}
	}
	return 0;
}

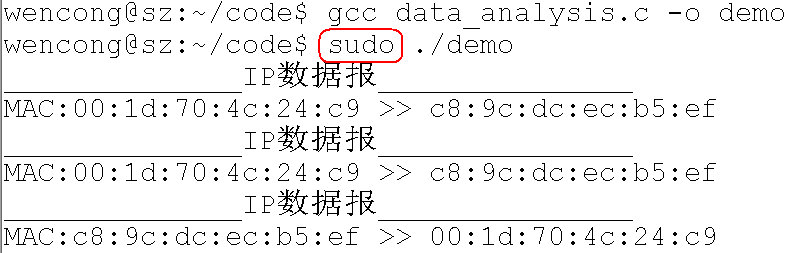

记得以管理者权限运行程序：

每个报文头部都有一个相应的结构体，通过这些结构体对报文进行相应的组包或拆包会方便很多。

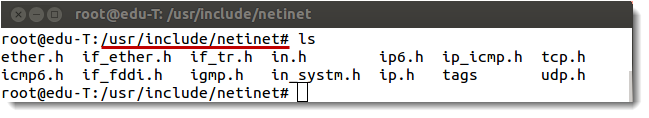

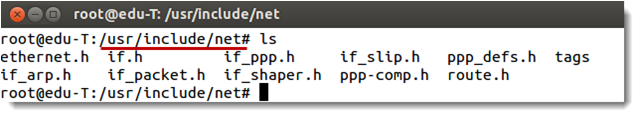

ubuntu 12.04 中描述网络协议结构的文件如下：

以太网头部（所需要头文件：#include <net/ethernet.h>）：

上面的例子，改为用结构体实现，如下：

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <netinet/ether.h>
#include <net/ethernet.h>      	// 以太网头部 头文件
#include <netinet/ip.h>			// ip头部 头文件
// #include <net/if_arp.h>			// arp头部 头文件

int main(int argc,char *argv[])
{
	int i = 0;
	unsigned char buf[1024] = "";
	int sock_raw_fd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));
	while(1)
	{
		unsigned char src_mac[18] = "";
		unsigned char dst_mac[18] = "";
		//获取链路层的数据帧
		recvfrom(sock_raw_fd, buf, sizeof(buf),0,NULL,NULL);

		//从数据中提取mac首部信息(14个字节)
		struct ether_header *ethdr = NULL;
		ethdr = (struct ether_header *)buf;

		//从buf里提取目的mac、源mac
		sprintf(dst_mac,"%02x:%02x:%02x:%02x:%02x:%02x", ethdr->ether_dhost[0], ethdr->ether_dhost[1],ethdr->ether_dhost[2],ethdr->ether_dhost[3],ethdr->ether_dhost[4],ethdr->ether_dhost[5]);
		sprintf(src_mac,"%02x:%02x:%02x:%02x:%02x:%02x", ethdr->ether_shost[0], ethdr->ether_shost[1],ethdr->ether_shost[2],ethdr->ether_shost[3],ethdr->ether_shost[4],ethdr->ether_shost[5]);

		//判断是否为IP数据包
		if( 0x0800 == ntohs(ethdr->ether_type) )
		{
			printf("______________IP数据报_______________n");
			printf("MAC:%s >> %sn",src_mac,dst_mac);

		}//0x0806为ARP数据包, 0x8035为RARP数据包
		else if( 0x0806 == ntohs(ethdr->ether_type) || 0x8035 == ntohs(ethdr->ether_type) )
		{
			printf("______________ARP数据报_______________n");
			printf("MAC:%s >> %sn",src_mac,dst_mac);
		}

	}
	return 0;
}

源代码下载请点击此处。
