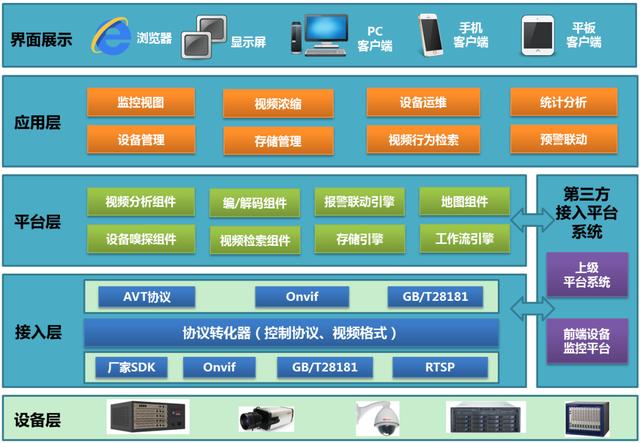

什么是系统架构图呢？当你需要设计一个系统时，你就会明白，系统架构图其实就当于是一个框架，用来展示你的系统，以及流程、流向、流转等标注，让懂或不懂开发的人员通过图例可以明白系统的整个架构。当然，如果要正确的、合理的画系统架构图需要全面的理解用户需求以及业务流程。
而系统架构只是一个统称，它实际上包括逻辑架构图、部署架构图、运行架构图、网络架构图，再加上一个数据架构图，称为架构5视图或4+1视图5视图法可以帮助软件架构师以不同的视角对软件的各个方面的属性：功能需求，约束，运行期质量属性，开发期质量属性。
1、 逻辑架构：逻辑架构关注功能，不仅包括用户可见的功能，还包括为实现用户功能而必须提供的“辅助功能模块”——。
