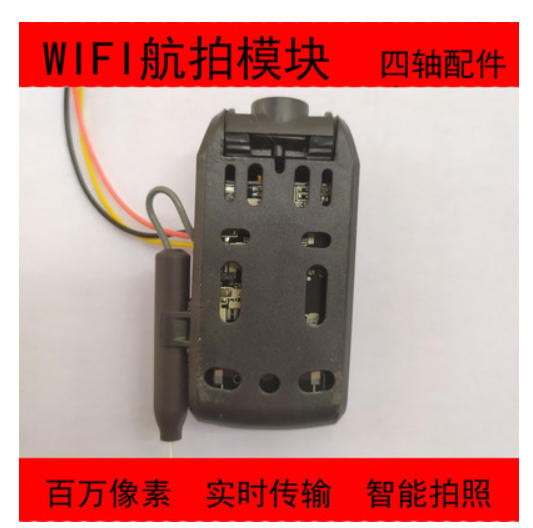

某宝上的一个WiFi摄像头模块，有APP支持，可以装在航模上面。几十块钱的东西，好奇是怎么做的、用的是什么芯片。

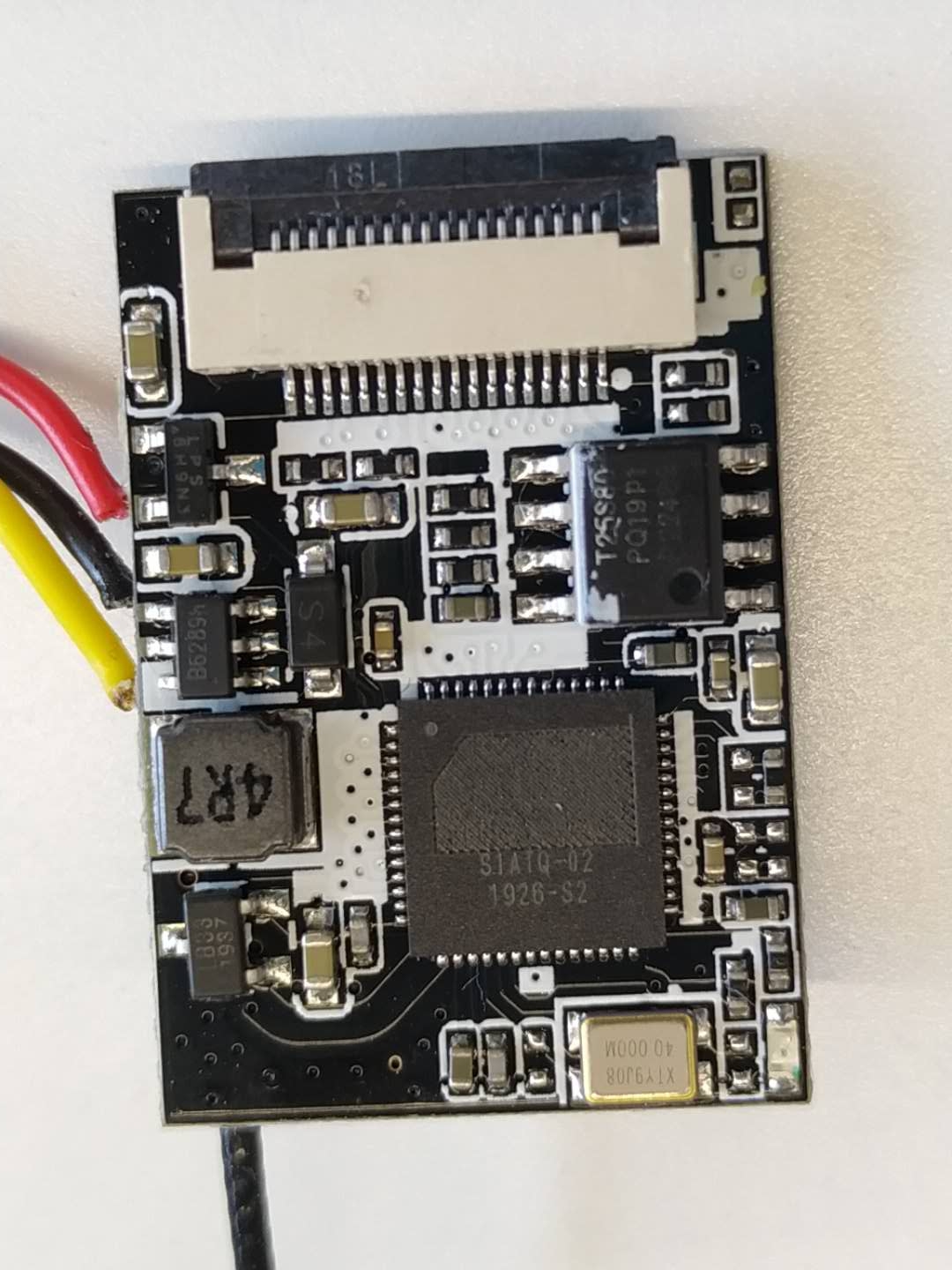

 拆出来的主板正面就是这样的背面只焊接了一根天线，电路真的是太简单了！

 一块未知的板子，只知道该板子的功能，主控芯片丝印已经被擦除。
该板子的功能：

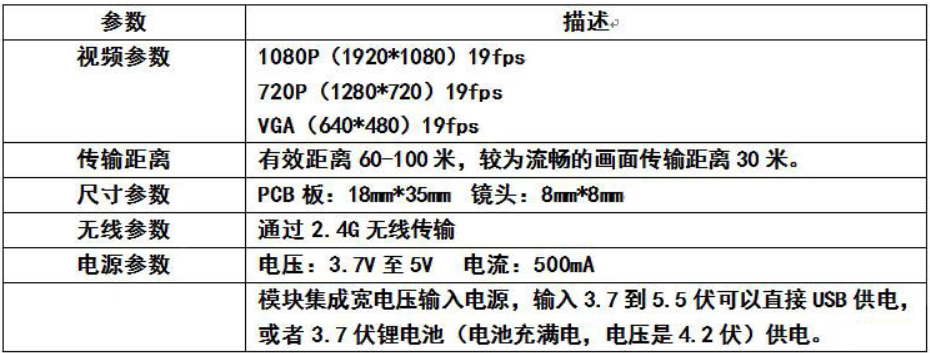

• 2.4G WiFi
• 宽电源输入：3.7V~5V

电路模块

肉眼可见：

• 18针摄像头排针座
• 丝印 T25S80 的Flash
• QFN56的主控芯片
  检测方法：
  使用万用表从电源线入手，可以大致画出以上的区域电路范围。

电源模块

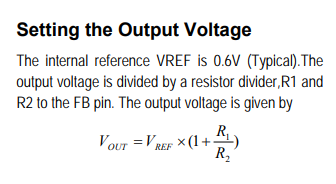

根据上面的电路上面的电源芯片的丝印查出用的这一个电源方案：MT3608–电容、电感、二极管都是一模一样。

芯片：MT3608

Flash–T25S80（飞思瑞克）-- 8M

由丝印查出Flash用的是这个方案：

8Mbit–1MByte才1M的flash??

文档：http://fsrank.com/images/product/pdf/spi-flash/T25S80.pdf

主控芯片

 这个主控芯片从卖家那里知道了品牌是“jl”，型号卖家也不知道。这牌子从未听说过（带wifi支持摄像头）–难道发现宝藏了？百度“Jl” 乖乖！居然是国产的牌子“杰理”，在去网上了解了一下，没有资料，啥都没有，官网没有任何文档可以下载，奇葩！国产芯片的冰山一角，怪不得某宝和华强北那么多几百块钱的运动相机“山狗”，原来是有这么“专注”的国产芯片啊~~

为了找资料找到了几个杰理的技术交流QQ群（目的是为了白嫖一些资料什么的）还是啥都没有！

失败。。。

总结

 一块最简单的带系统的板子包含：

• 主控芯片（MCU）
  • 晶振电路
  • 电源电路
  • 射频电路
  • LED电路
• 存储芯片（Flash）
  • Nor Flash
  • 电源电路
• 电源控制芯片（Power）
  • 稳压电路
  • 滤波电路
• 接口
  • 电源接口
  • 其他接口
