概述

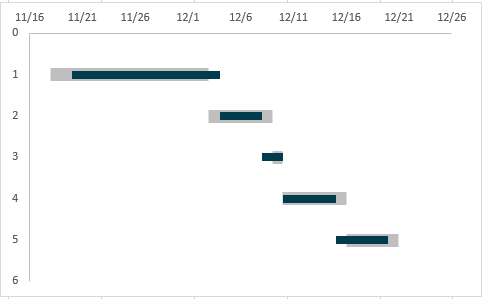

项目进展图成品图1——甘特图
这是制作后的成果图,灰色为实际完成时间,墨绿色为计划完成时间,可以直观看到项目完成时间与延误与否。

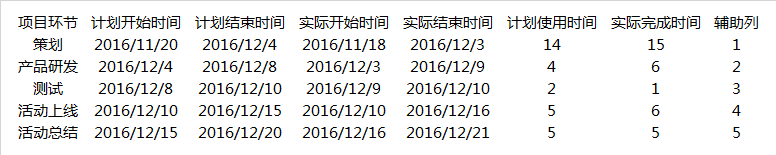

数据源
步骤:
1.选择计划开始时间和辅助列,插入带直线的散点图,纵坐标逆序刻度值;
2.右键选择数据,添加计划开始时间,x值为时间,y值为辅助列;
3.选择橙色线条,点击设计选择添加图表元素,点击误差线-标准误差线,将y误差线删掉,选择x误差线,设置为正偏差、无端点,误差量选择自定义,正误差值为实际完成时间,负误差值为0,设置10磅,浅灰色;
4.蓝色线条也如橙色线条设置,不同的时误差线设置的磅数和颜色不一样,只是为了有一个更好的区分度;
5.将蓝橙两条线设置为无颜色,设置图表的字体格式和排版,完成。
6.一些细节调整,要把纵坐标设置为无,手动将项目分解添加进去

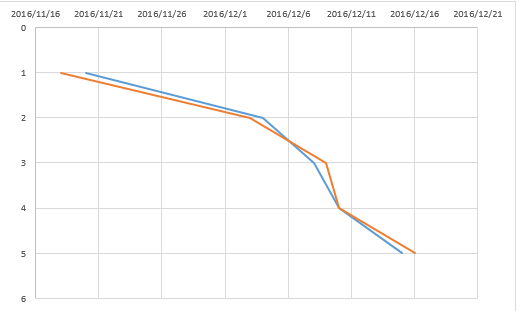

步骤12的结果

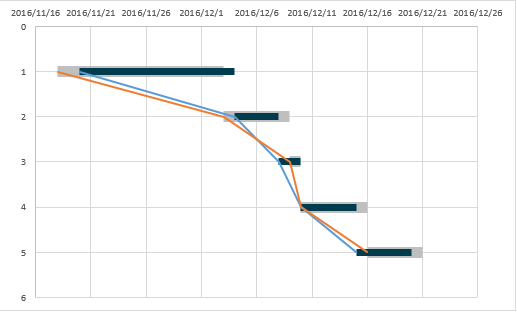

步骤34的结果
**

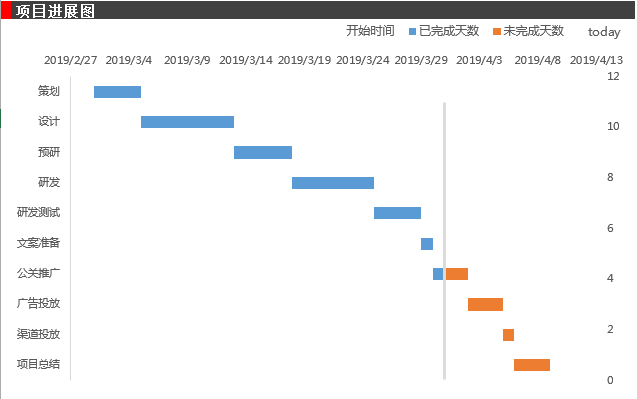

项目进展图成品图2——甘特图
**

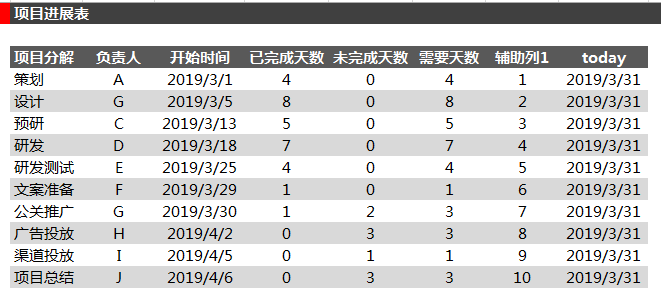

数据源如下
步骤如下:
1.选择项目分解、开始时间、已完成天数和需要天数这4列数据;
2.插入条形图的堆积条形图;
3.右键选择数据,添加,选择开始时间,把选择好的开始时间往上移到第一位,轴标签选择项目分解;
4.将项目分解的纵坐标设置为逆序类别,将开始时间设置为无填充,将时间坐标的最小值设置高一点;
5.右键选择数据,添加today这一列的数据,将today的图表类型更改为散点图,重新右键选择数据,编辑today,增加了一列x轴的选项,x轴值为today,y轴值为辅助列1;
6.选中散点图,点击设计的添加图表元素的误差线,标准误差线,将today的x误差线去掉,选择y误差线设置格式,无端点,2磅,浅灰色,将散点图的标记设置为无颜色无线条,再设置一下图表的文字格式,排版就完成。

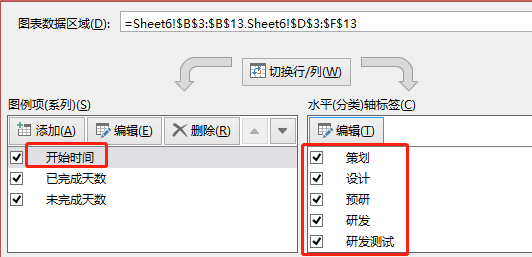

步骤123过程

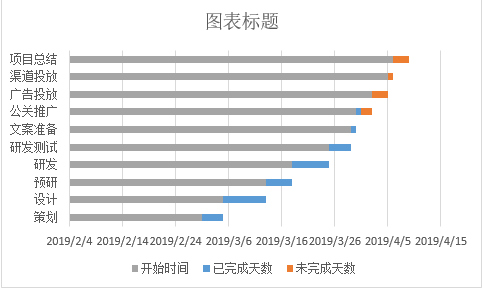

步骤123的结果

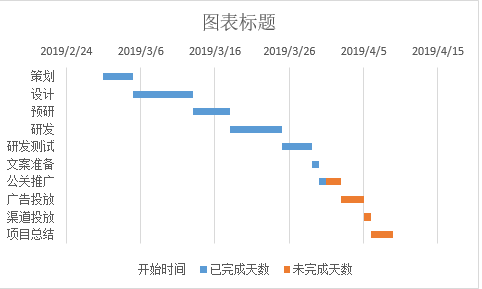

步骤4的结果

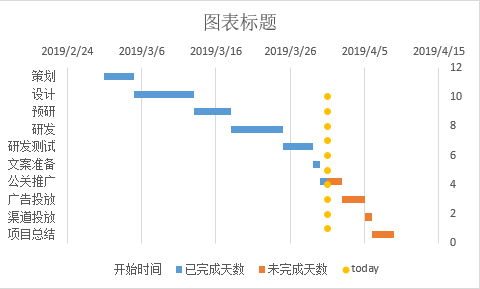

步骤5的结果
成品图3——标靶图

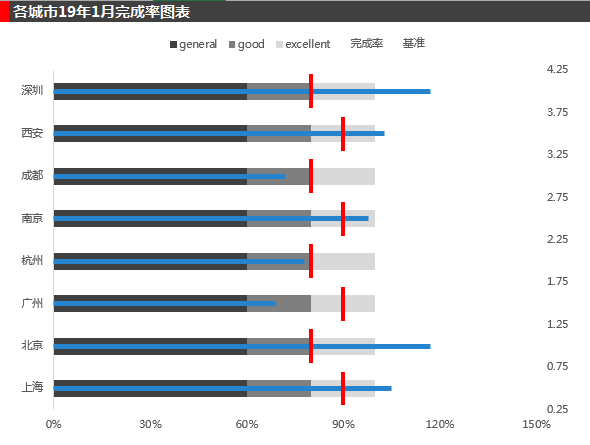

成图品

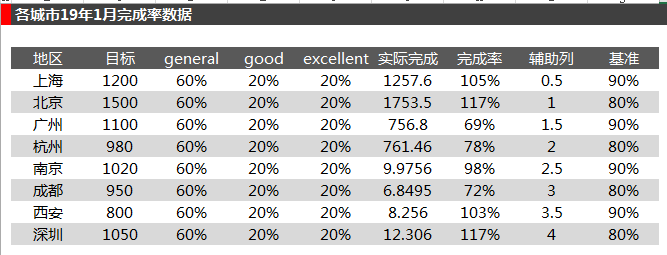

数据源
步骤:
1.选择地区、general、good、excellent,选择堆积条形图,设置颜色;
2.右键选择数据,添加完成率,修改完成率的图表类型为散点图,右键选择数据,修改散点图,x值为完成率,y值为辅助列,修改次坐标轴最小值为0.25和最大值4.25;
3.选择散点图,点击设计-添加图表元素-误差线-标准误差线,将y误差线删掉,选择x误差线,设置为负偏差,无端点,自定义,正错误值为0,负错误值为完成率的数据,设置颜色和磅数,将散点图的标记设为无颜色、无线条;
4.设置基准线。右键选择数据,添加基准数据为x值,y值为辅助列,点击散点图,点击设计-添加图表元素-误差线-其他误差线选项,将x误差线删掉,选择无端点,自定义误差值,正错误值和负错误值均为0.15,重新设置次坐标轴的最大值为0.45,设置误差线的颜色和榜数,完成。

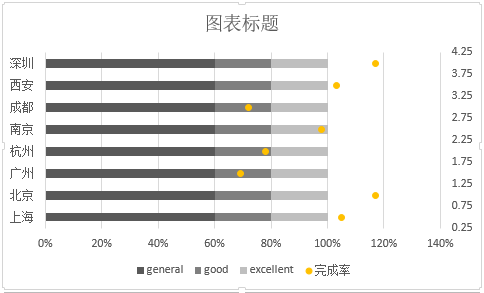

步骤12的结果

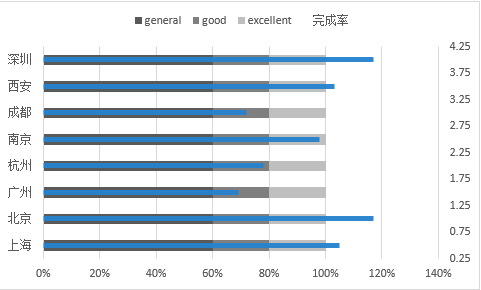

步骤3的结果
