局部动态地图(Local dynamic map :LDM)简介

局部动态地图(Local Dynamic Map)最早在欧洲的C-ITS项目SAFESPOT中提出，它是ITS框架中的重要组成部分。下面分别从ITS系统简介、LDM组成和LDM应用三大部分来对LDM进行一个简单的介绍。

1、ITS系统简介

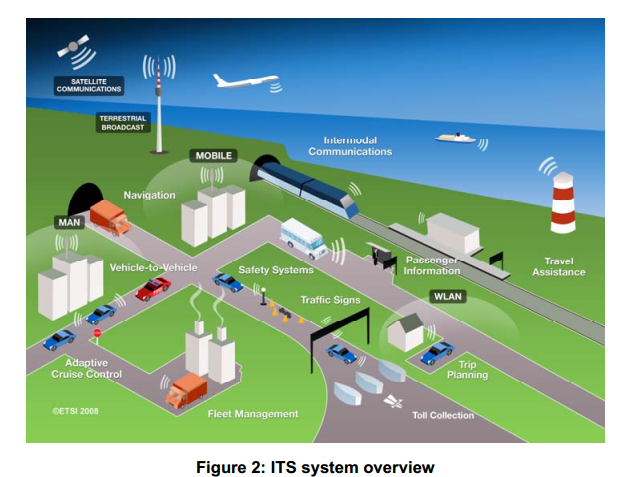

智能交通系统(ITS)包含了很多涉及到汽车、火车、轮船、飞机等各种交通工具，概述如下图所示

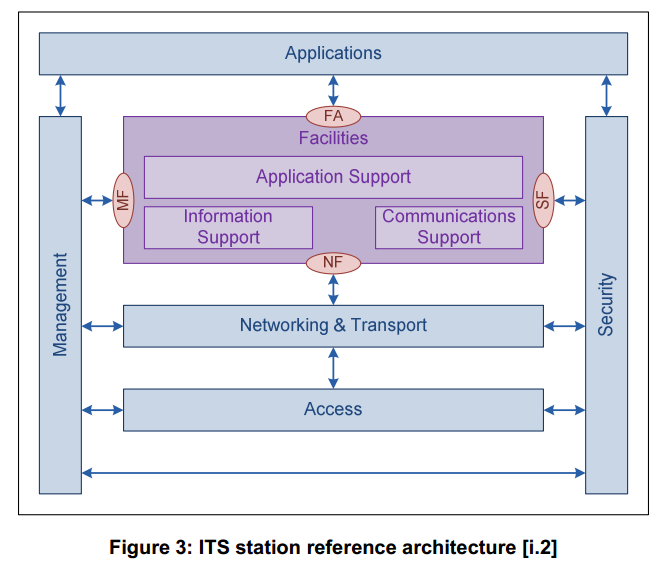

ITS由应用层、安全层、管理层、接入层、网络及传输层、设备层6部分组成。LDM位于ITS框架中的设备层。ITS整体框架如下图所示

ETSI标准框架一

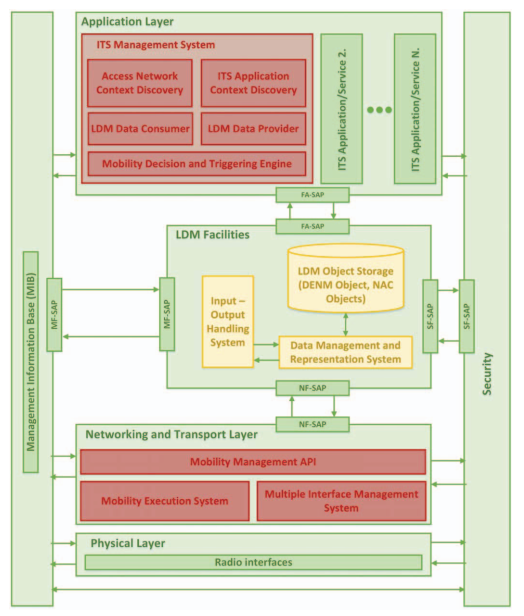

ITS 框架二

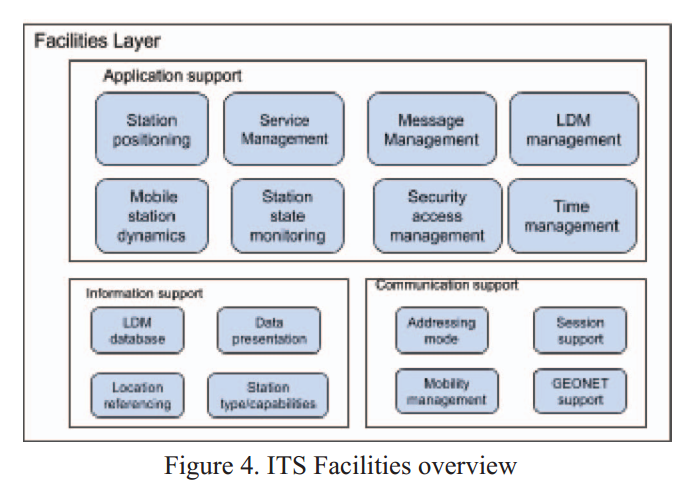

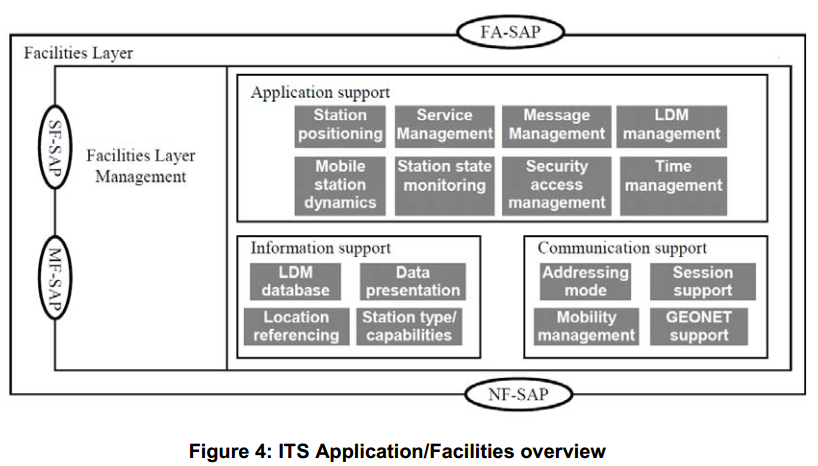

       整个设备层的组成如下图所示

       整个设备层作用是对应用程序提供支持、对通信提供支持、还有提供信息数据等功能。

2、LDM的组成

       局部动态地图(Local Dynamic Map :LDM) 是C-ITS中的核心关键技术之一，其概念最早在SAFESPOT项目中提出，在后来的智能交通项目如CVIS、DRIVE-C2X、eCoMove中得到了广泛应用和发展。目前LDM已经成为欧洲ETSI 标准中的重要组成ETSI TR 102 863 V1.1.1。

2.1 LDM架构

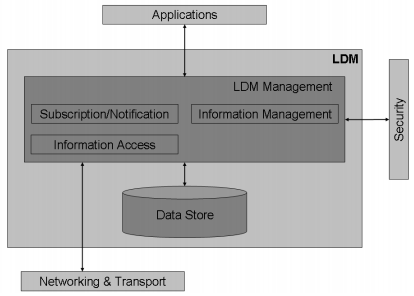

       整个LDM的内部架构如下图所示，这张图中可以看出LDM的组成为LDM管理和数据存储。LDM管理中的通知和订阅功能是指处理各种应用程序的订阅请求；对应用程序的订阅请求提供一个过滤机制；发送通知或者订阅的信息给应用程序。信息管理功能是指LDM接收CAM、DENM或者TPEG消息；将接收的信息存储在数据库；对LDM进行维护(如丢掉不相关的数据)；处理应用程序的需求。信息访问功能主要是接收应用程序的请求；对请求信息进行解码和过滤；确保请求满足安全边界；从LDM数据库中提取数据。

       LDM管理与数据库之间的主要联系是存储相关的信息；支持对数据库中的数据进行插入、更新、删除。

2.2 LDM数据分类

       LDM需要能提供安全和准确的数据访问服务。ITS基站中的LDM数据来自车辆、道路基础设施、交通管理中心和车载传感器等，如下图所示。

LDM存储的数据能够描述真实的对象，整个LDM存储的数据可以分为四大类。

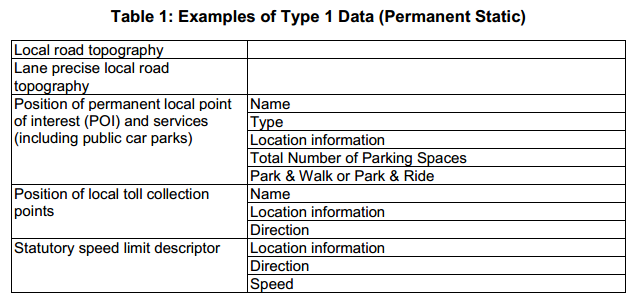

第一类为持续静态数据，它主要包括地图信息。

第二类为瞬时静态数据，它主要包含了路侧的基础设施的信息，如交通标识和路标。

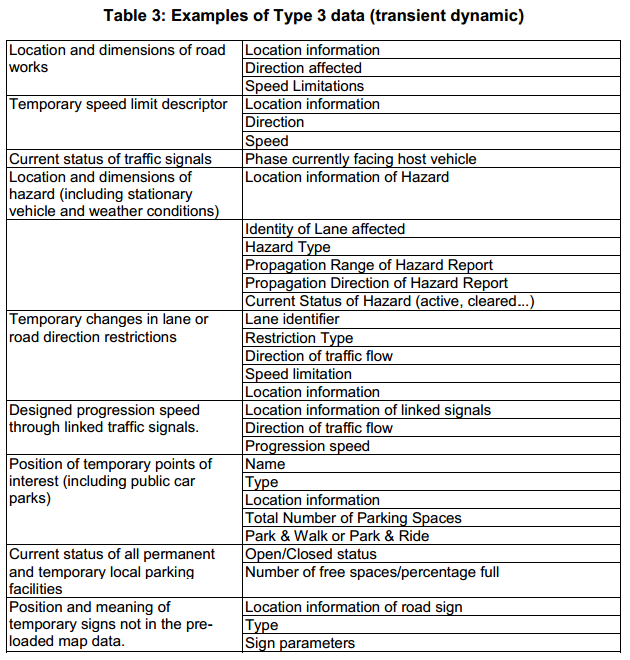

第三类为瞬时动态数据，它主要包含了红绿灯的相位、交通拥堵等相关信息。

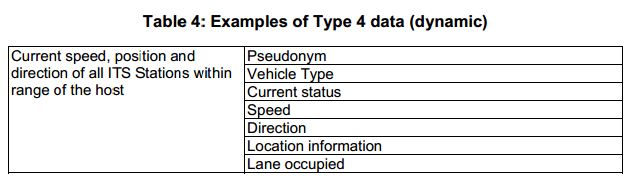

第四类为高度动态数据，它主要包含了车辆、行人等交通参与者的实时状态数据。

2.3 LDM接口

LDM包含的主要三类接口为外部提供各种服务。

       LDM的三类接口是指LDM-FA-SAP (应用)、LDM-NF-SAP (网络)、LDM-SF-SAP (安全)。

       LDM-NF-SAP (网络)接口让LDM能够接收CAM、DENM和TPEG消息集中的消息。CAM消息集包含周围车辆的路侧信息，周期发送；DENM消息集主要包含对道路安全和效率有影响的事件信息，事件触发；TPEG消息集提供对交通效率有影响的交通和行程消息。

进入LDM中上述消息做了如下处理

1. 将消息进行解码转变了LDM中的对象。
2. 检查该对象在LDM是否存在，如果存在则对象进行更新，如果不存在则插入新的对象

       LDM-FA-SAP(应用)接口能够让应用能够请求获得LDM中的相关数据。主要涉及到访问管理、数据管理、数据访问和修改管理功能。

访问管理功能

1)查询LDM能够提供的服务类型

2)获得访问LDM的权限

数据管理功能

1)向订阅的应用程序发送通知

2)订阅或者取消订阅相关功能

3)设置订阅参数

数据访问和修改管理功能

1)增加、更新和删除数据

2)读取数据

LDM-SF-SAP(安全)接口主要对访问ITS基站提供安全功能，避免第三方应用程序滥用LDM中的数据。

3、LDM应用

       SAFESPOT项目提出了LDM概念，采用PostgreSQL来作为数据库管理系统(DBMS),通过PostGIS作为一个库来扩展postgreSQL的空间操作，通过PL/pgSQL来实现存储过程。最后通过C++编写的API来调用LDM。

       目前有报导LDM应用有Bosch 和Tele Atlas公司采用PG-LDM；以及NAVTEQ 公司的NAVTEQ-LDM。PG-LDM 采用postgreSQL 数据库；NAVTEQ-LDM 采用的是SQLite数据库，它是一种轻型的数据库，本身是用C语言编写，广泛应用在嵌入式设备中， Android 和iOS的APP应用都可以集成。

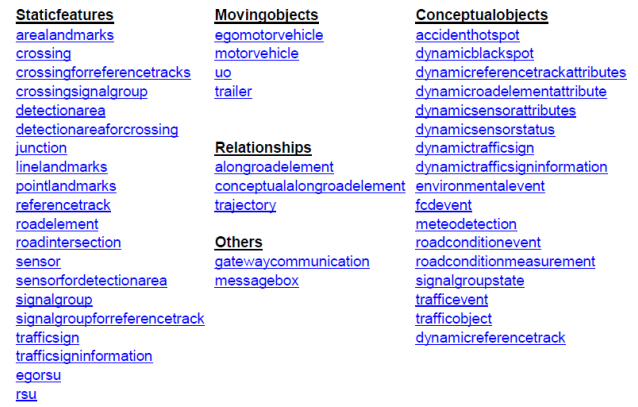

       SAFESPOT项目中定义的数据模型如下，这些数据模型是存放在前面提到的数据库中。

       这些数据模型就是存在在数据库中的各种表格。

       地图数据的获取方法如下：

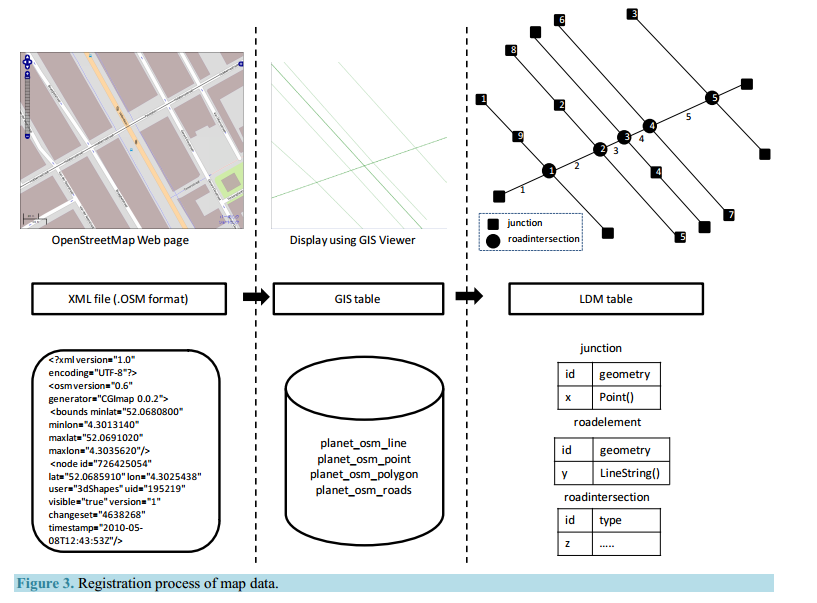

       地图数据通过OpenStreetMap这个开源地图数据获得，Vissim和sumo都可以这种方式获得地图数据。获取地图数据的过程如下所示

1. 在openStreetMap的web界面选取需要的区域。
2. 将选定的目标区域下载成一个.osm的文件。
3. 将下载的.osm文件转变为为PostgreSQL数据库中的数据。通过 osm2pgsql 工具生成的planet_osm_line, planet_osm_point, planet_osm_polygon, and planet_osm_roads 这几张表。
4. 包含的线串数据中提取线串端点作为点类型数据，并将这些数据存储在LDM junction表中。
5. 行星线中包含的linestring数据中提取相邻点类型数据，并将这些linestring数据存储在LDM roadelement表中。
6. 在planet_osm_line 中搜索交叉路口的LineString数据，并将这些数据存储在LDM roadintersection表中。

车辆数据的获取方法如下：

车辆相关的数据表包含了各种类型的传感器数据(如位置、速度、加速度信息)，通过prescan生成车辆传感器模型和驾驶场景。

生成车辆数据的具体步骤：

1. 将OpenStreetMap的地图数据导入PreScan。
2. 配置车辆的行驶路径和场景信息。
3. 生成simulink模型并且配置车辆的传感器的参数。
4. 运行仿真程序，输出车辆的位置及传感器的数据进入.csv文件中。

通过上述方法可以生成LDM 中的车辆相关的表egomotorvehicle, motorvehicle。

LDM实验

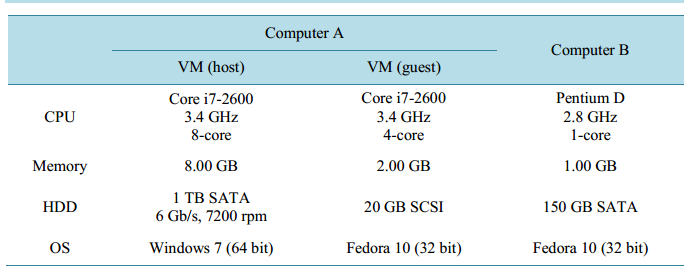

在电脑上进行了仿真实验，本实验采用了两台电脑，电脑的配置如下。

选用两台电脑是为了对比不同电脑配置，整个程序不同子程序模块需要的运行时间。

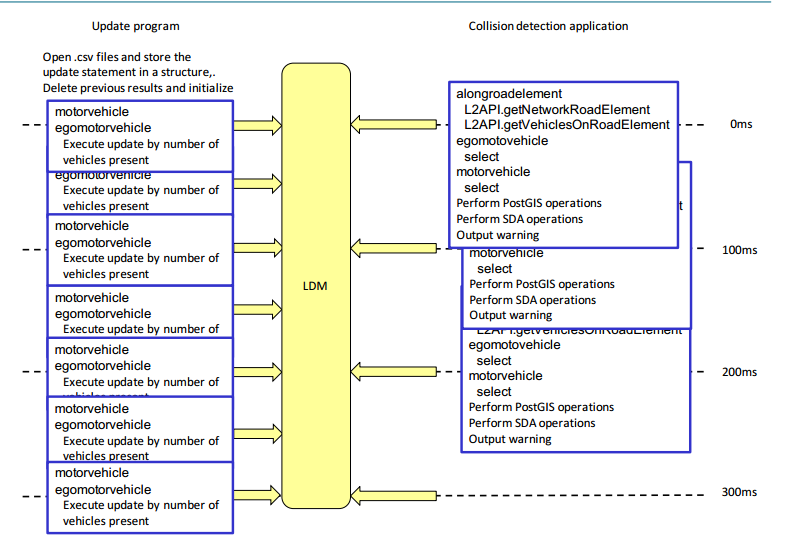

       其中一台电脑有LDM，API，纵向碰撞预警(LCRW)应用、更新程序、车辆数据，实验中假设V2V通信没有延时和丢包。更新程序的目的是不断的更新车辆的数据。具体框架如下

       实验中LDM中的车辆数据表格的更新周期为50ms。主车和从车的信息分别存储在表egomotorvehicle和motorvehicle表中。

LCRW应用的流程图

sda为主车与目标车之间的安全停止距离，比较安全距离与实际的距离来决定是否进行预警。

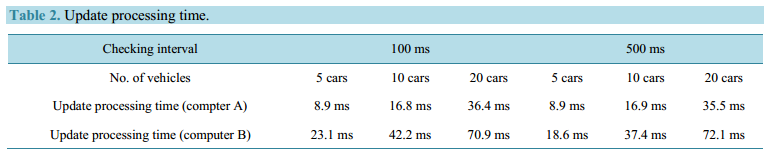

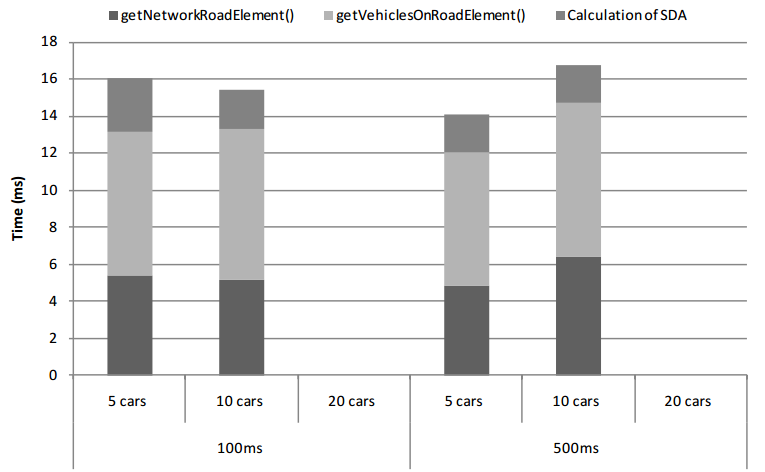

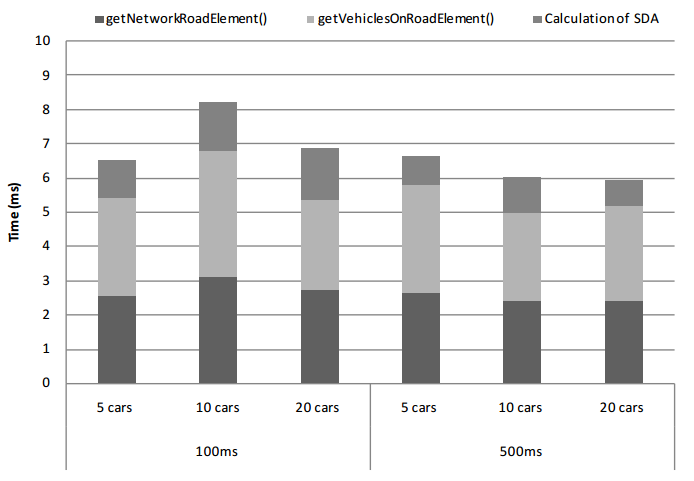

图中LCRW应用的运行周期为100ms，车辆数据的更新周期为50ms。这个实验对比了总共有5辆车、10辆车、20辆车的运行情况，比较了不同子程序需要的计算时间。

更新程序的运行时间随着车辆数量的增加有显著地增长。

4、参考文献

1、Efficient and unique identifier for V2X events aggregation in the local dynamic map

2、Implementation and Evaluation of Local Dynamic Map in Safety Driving Systems

3、Towards a Semantically Enriched Local Dynamic Map

4、Middleware structure using Local Dynamic Map within its environment

5、ETSI TR 102 863 (V1.1.1) (2011) Intelligent Transport Systems (ITS): Vehicular Communications; Basic Set of Applications; Local Dynamic Map (LDM) Rationale for and Guidance on Standardization
