前言

大家好，今天我又给大家带来最近问的人比较多的LoRaWAN技术，主要是关于lorawan的一些入网流程，当然只针对产品，让大家有一个基本概念。本篇同样不涉及级协议或者其他代码开发，但是要一定的动手操作测试能力，适用于同行业或者有类似调试经验的人员，过程虽然简单，但是难免会遇到一些问题，需要耐心排查。
今天我们的操作对象是安信可新出的两款lorawan的开发板分别是“Ra-07-Kit”和“Ra-07H-Kit”,前者是CN470频段的lLoRaWAN节点开发板，后者是EU868或者915的LoRaWAN节点开发板，主要是频段不同。话不多说，我们进入正题

一、材料准备

开发板

三、流程介绍

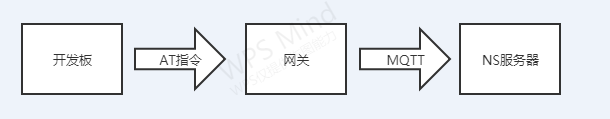

上面就是我们需要配置的结构设备，配置时我们要反过来，先从服务器到网关再到节点，配置好这几个后，我们从机节点发起入网和连接。

四、服务器部署配置

4.1服务器搭建

我这边使用的是一个封装好的LoRaWAN的NS服务器，是在本地环境内搭建测试的，各位也可以的通过开源的NS服务器来配置搭建，下面就由我的这个服务器作为参考配置
注：本安装方式适用于 windows 平台
1.安装运行环境 根 据 系 统 版 本 ， 安 装 erlang 运 行 环 境 ， 在 安 装 软 件 目 录 :
32bit 系 统 安 装 opt_win32_20.2.exe;
64bit 系统安装 opt_win32_20.2.exe;
(一路NEXT往下安装)

2.NS 软件部署
1）将安装软件下面 lorawan-server-0.4.13 文件夹复制到 c：盘下

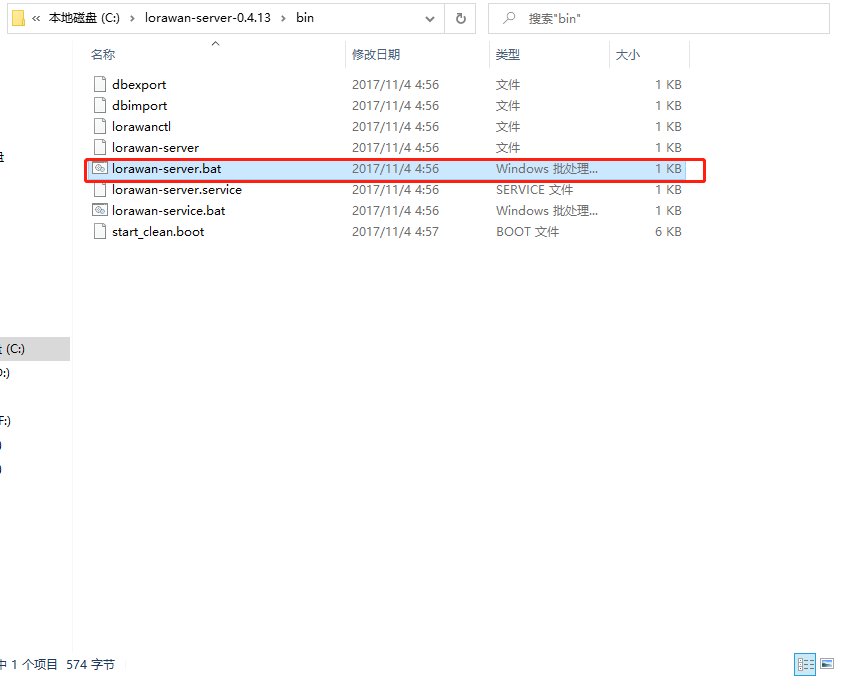

2）双击运行：c:/lorawan-server-0.4.13/bin/lorawan-server.bat;（注意黑色弹框不要关闭，最小化运行）

4.2登录服务器添加网关

这里的话登入局域网服务器以后，需要找到对应的网关添加界面，添加网关时候一般需要用到网关的特殊标签
网关MAC地址（或者网关的特殊编码字符）
网关的支持频段（一般需要选定支持地区频段，如：CN470 EU868或者AS915）
同频或者异频
支持的发射功率
…
（注：由于网关和服务器一般都是绑定开发，所以所需要的添加的参数可能会不一样，调试接入时候要注意）

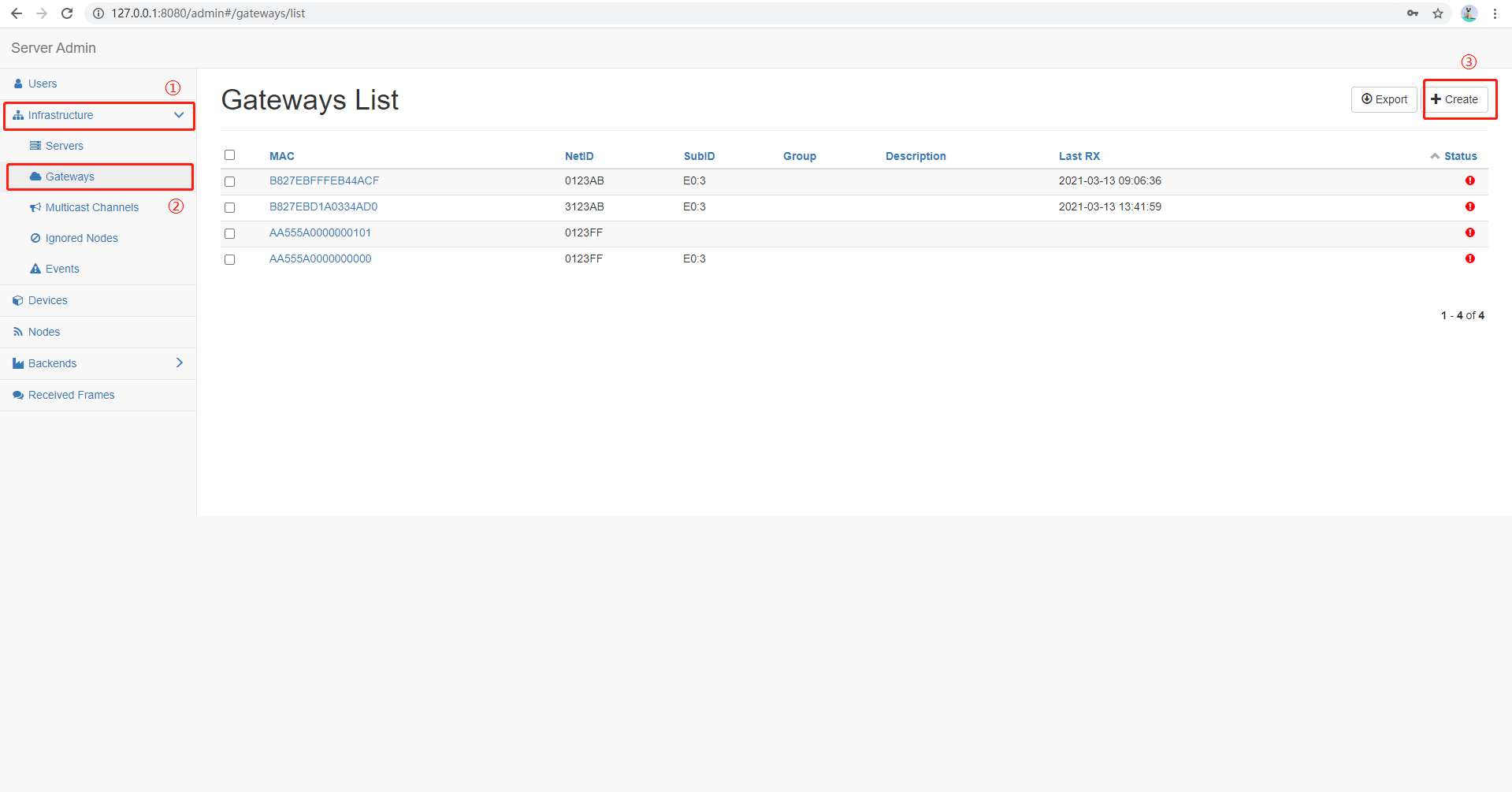

局域网127登录，账户密码admin，进入服务器后台点击网关分栏，添加网关。


至此我们的网关就添加成功了，网关凭证使用的是自己的MAC和内部自己的标签。

4.3服务器下设备的添加（OTAA）

我们的LoRaWAN支持OTAA和ABP两种方式入网，这里我们介绍OTAA。

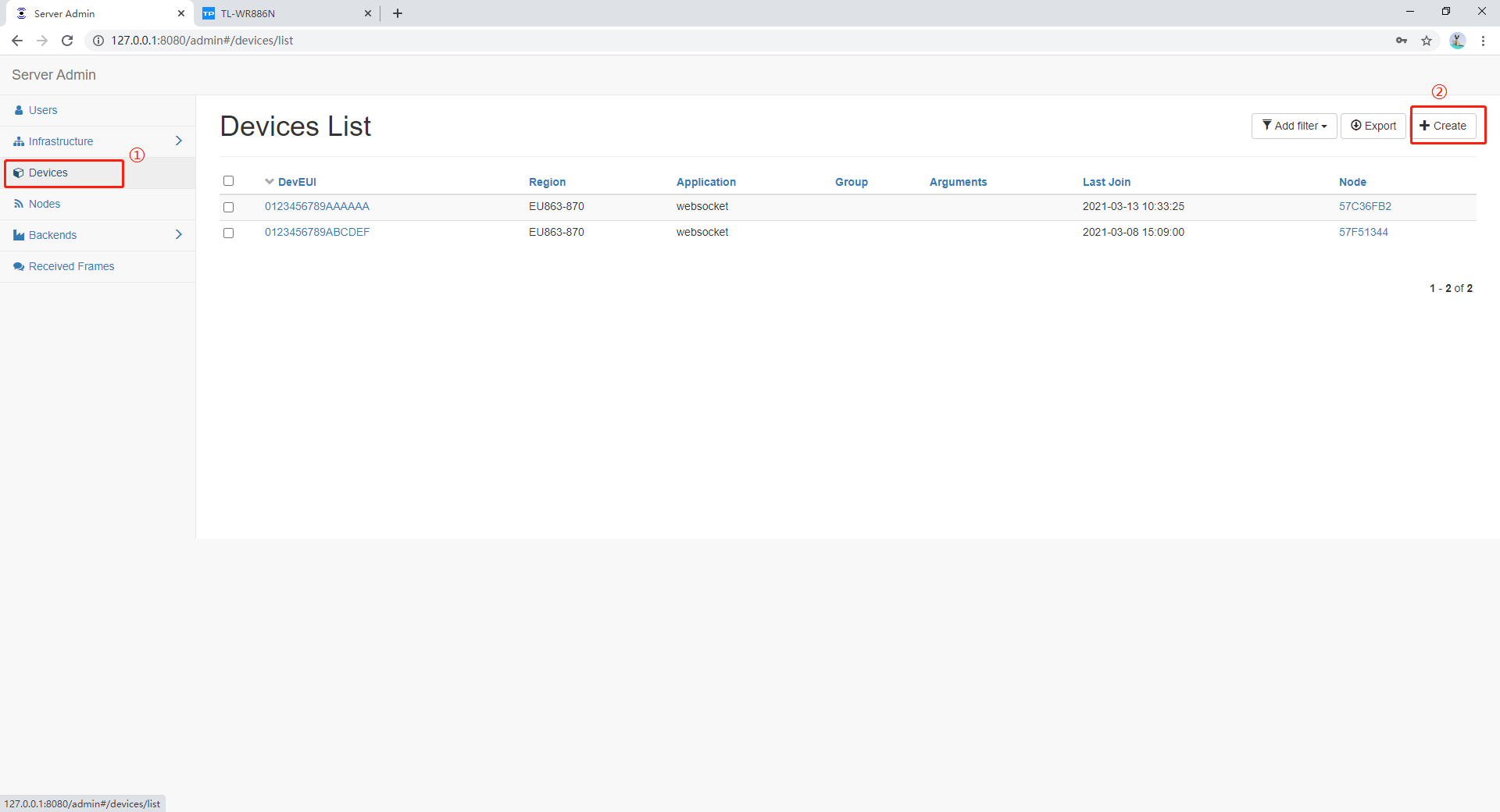

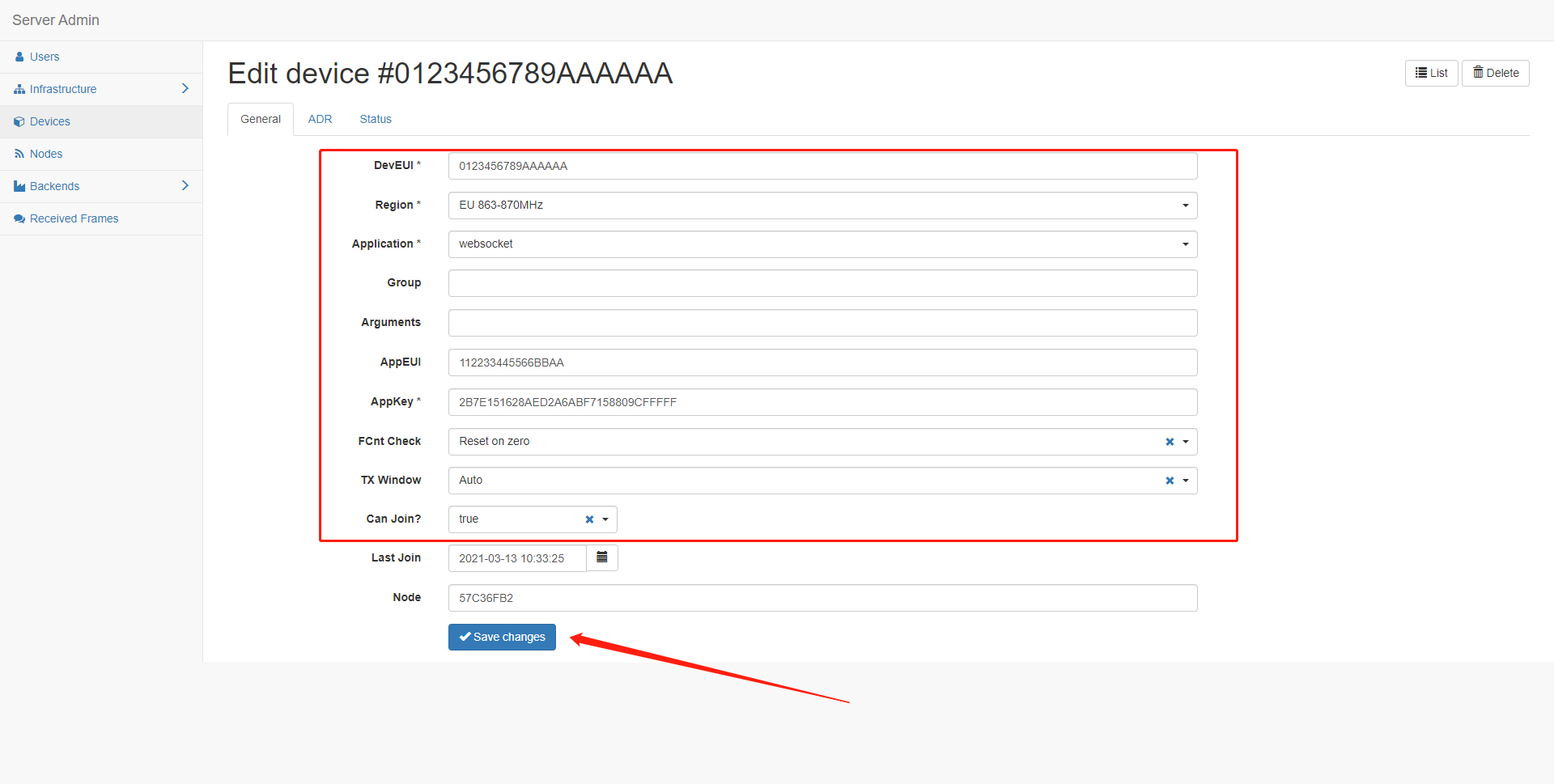

添加设备，自定义入网凭证（LoRaWAN的入网凭证有着严格的格式要求，内容较多我就不在这里讲了，有兴趣的小伙伴可以自己了解下）。
DevEUI AppEUI AppKey这三个凭证的参数要保存下来


点击保存以后，我们的设备就添加成功了，这里添加的OTAA方式的入网凭证，如果是ABP则在另一个分栏内。

五、网关部署

这里我使用的是树莓派的小网关，是linux的操作系统，使用xShell或者putty来进行SSH登入，流程如下：

5.1登录网关进入配置路径

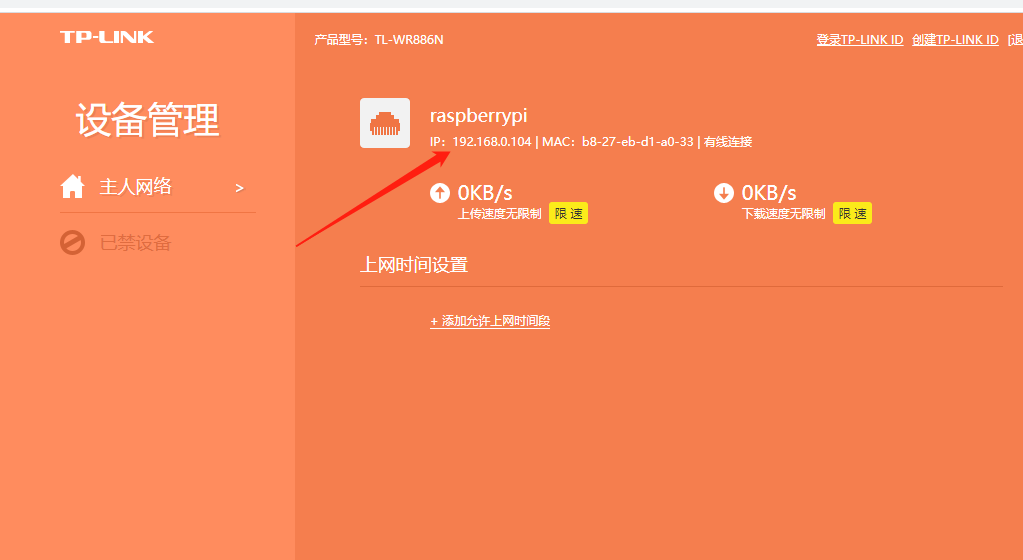

一、网关上电，网关使用以太网口连接到和服务器同一局域网下（同一个路由），并且记下当前设备（网关）的IP地址

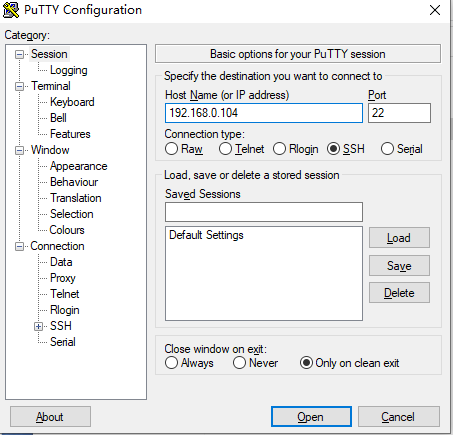

二、打开Putty，进行登录

三、输入账户名axk 密码aithinker进行登录并且进入如下路径

5.2修改配置文件执行生效，确认网关上线

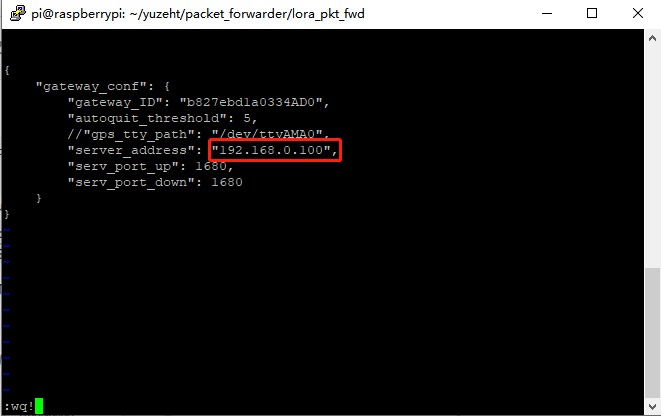

一、打开此文件修改服务器地址，核对网关ID，保存退出

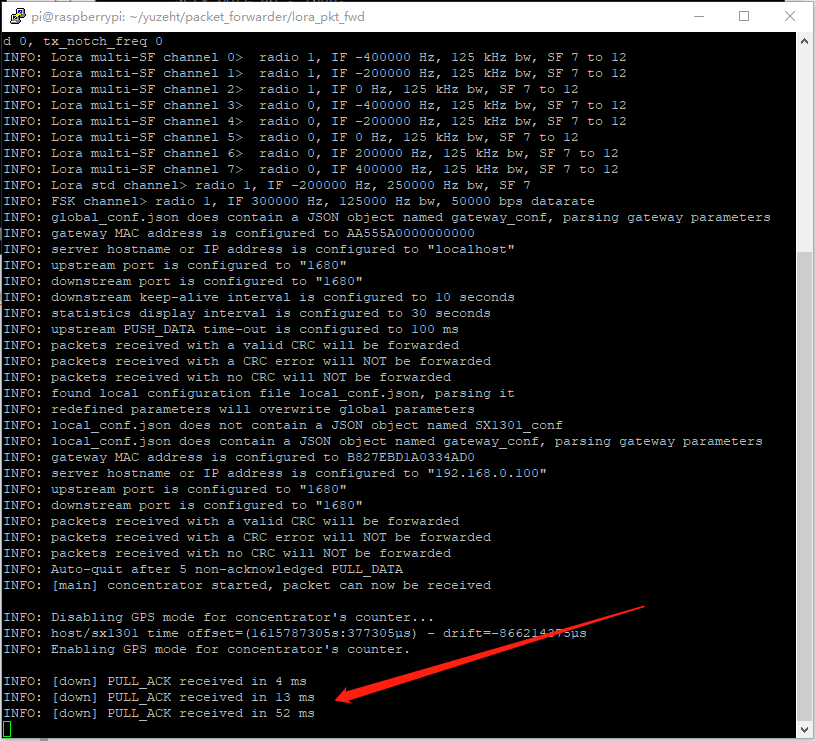

二、输入如下指令运行
$~/yuzeht/lora_gateway/reset_lgw.sh start
$~/yuzeht/packet_forwarder/lora_pkt_fwd/lora_pkt_fwd

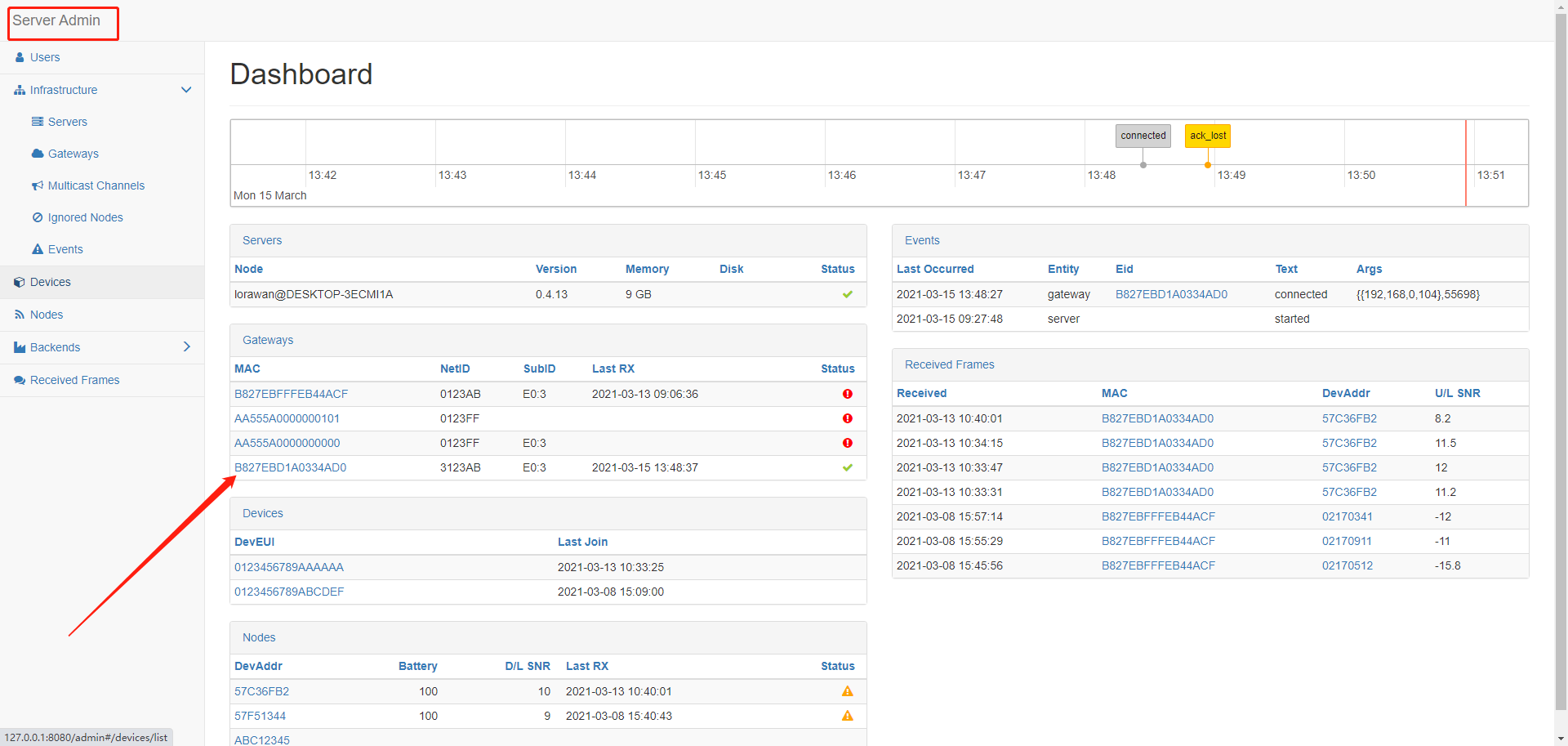

三，此时我们回到服务器表盘界面，可以看到网关已经上线

六、节点入网数据传输

6.1AT指令流程

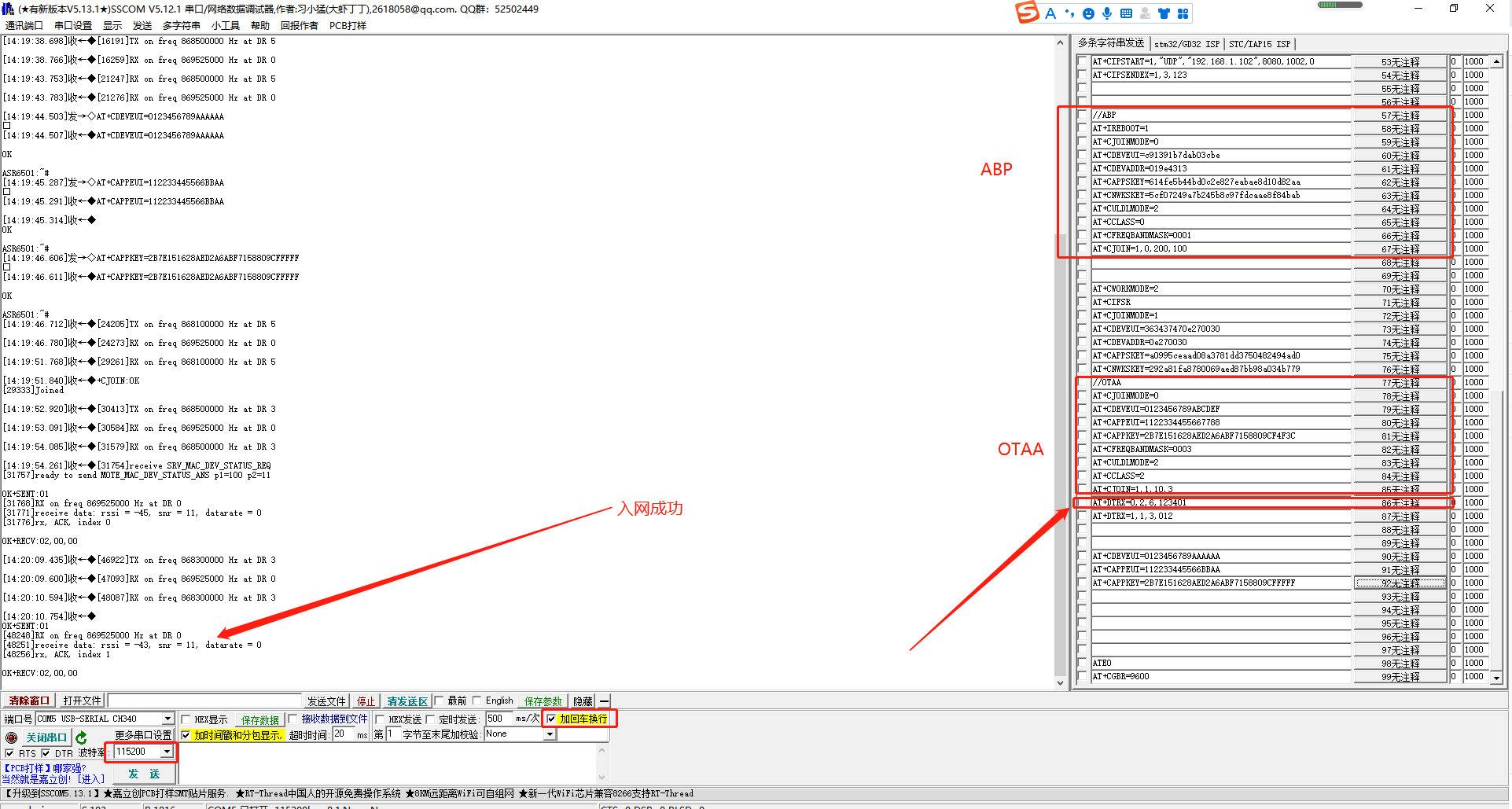

此测试采用的是Ra-07H-Kit，使用AT指令写入我们建立节点设备时候的入网凭证
OTAA的入网流程，参数可变，流程仅供参考

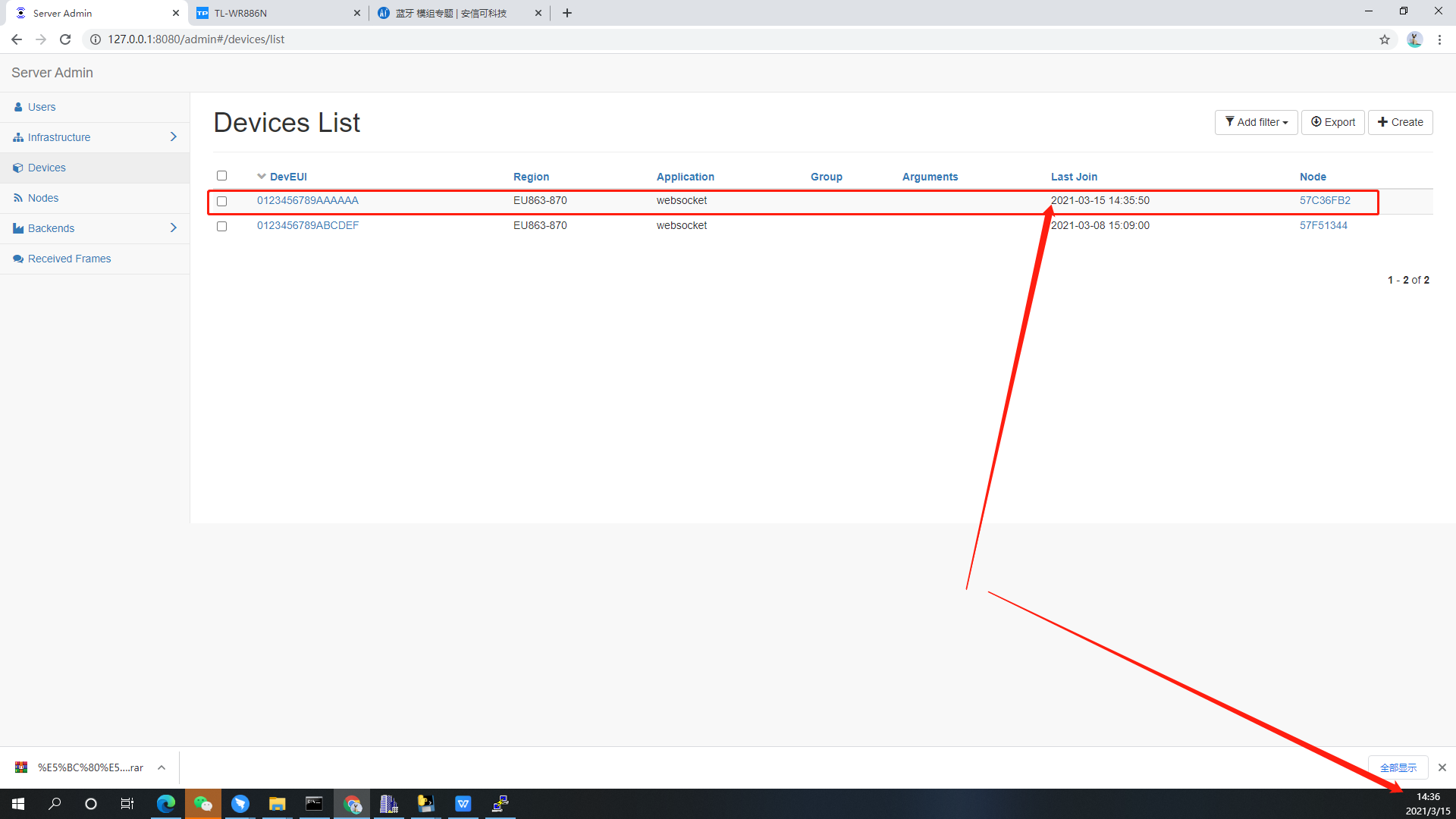

节点上线成功

6.2数据上行测试

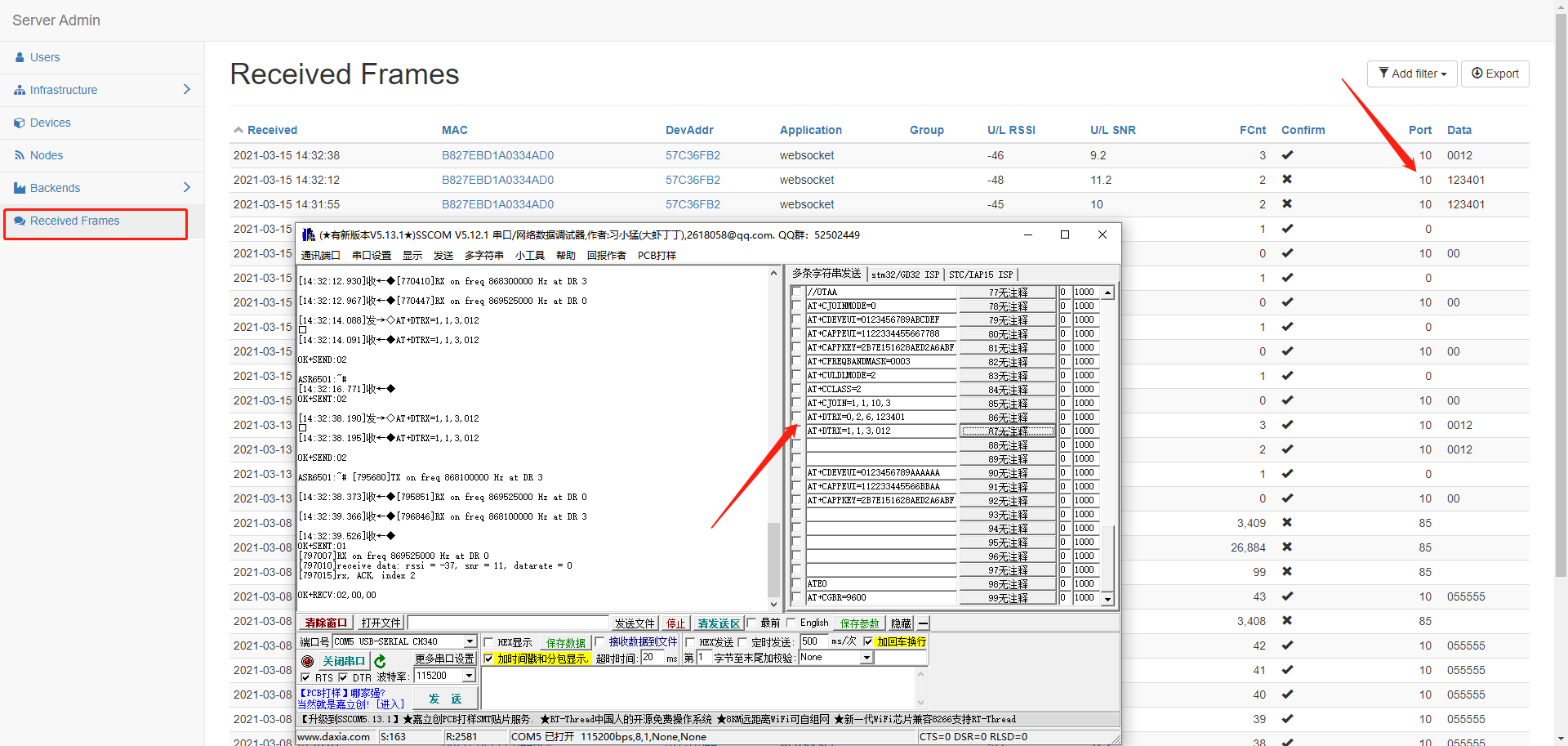

数据发送测试，发送有两种，带回应和不带回应的，发送后在服务器此页面上可以看到数据（刷新一下页面）

6.3数据下行测试

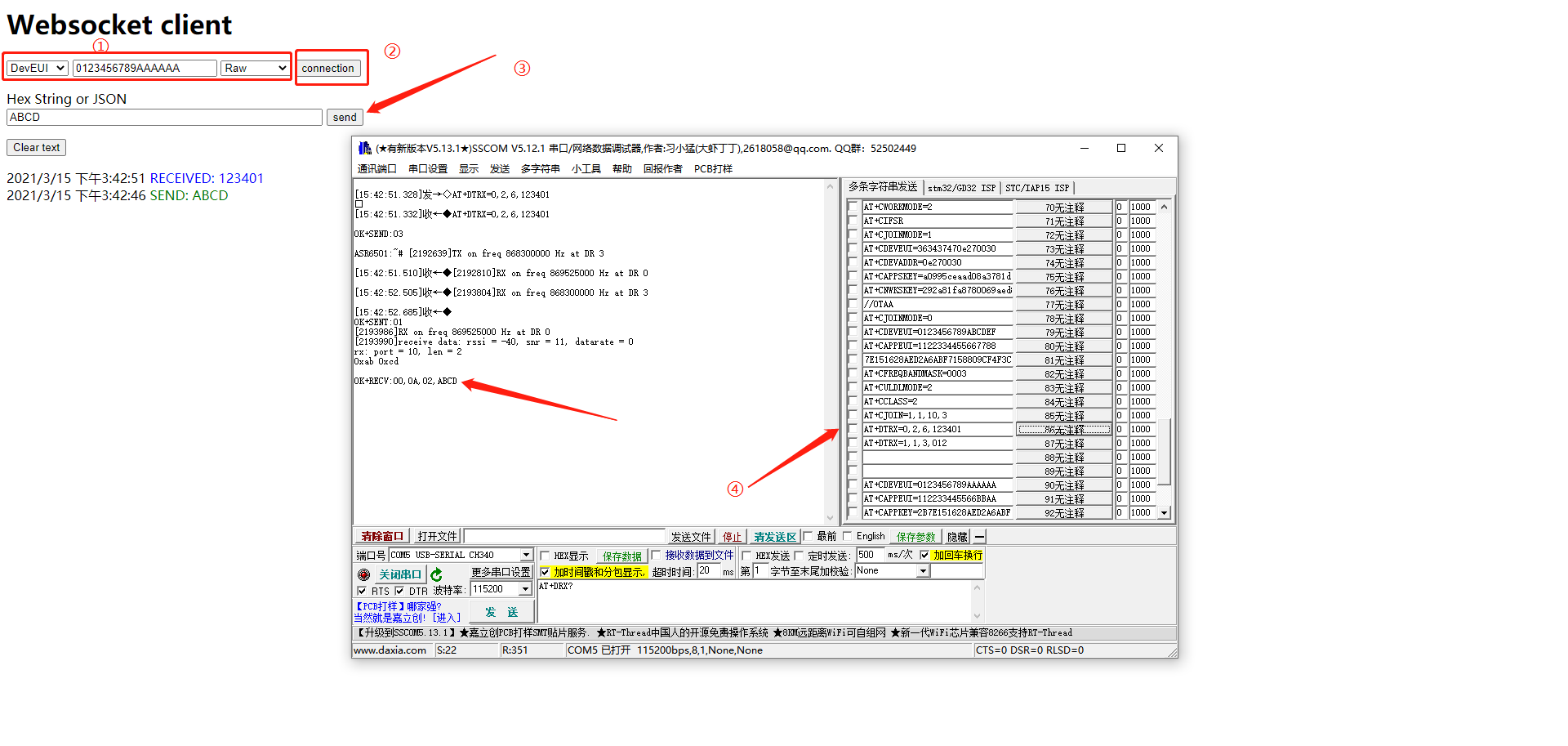

上下行测试的话这里还有个网页，可以直接访问，在里面做收发测试：http://127.0.0.1:8080/admin/ws.html

七、结束

以上就是本次测试的流程，也是大部分LoRaWAN，接入的基本流程，由于网关厂商或者云厂商的接口有变化，调试起来需要花费一些功夫，但是只要遵循标准LoRaWAN那都是可以通信的，这个范例是针对Ra-07H-Kit的，属于868和915段的，如果要国内的话是CN470的，要换成Ra-07-Kit的了。希望上述内容对大家了解LoRaWAN有帮助，本期就到这里，下面的资料链接可以自取。

上一期：【Ra-07H】LoRaWAN开发的基础入门指导
资料链接：Ra-07模块开发板资料
