背景

在物联网的口号下，我们公司也有幸踏足NB物联这块，当然也只是二次应用开发。
NB核心开发技术都掌握在几个大公司大佬手里,例如:华为海思、高通、intel。当然模块
厂商又例如：移远 ublox等。芯片的资料和技术不像Lora这样开源，所以我们小公司
只有使用模块的份，里面的技术实现我们是触碰不到的。那么我们就拿华为海思的芯
片（移远模块）来做一下浅尝辄止的探讨。以下叙述内容只属于个人言论，不掺杂任何
感情色彩。

一、调试联通步骤：

公司先提交项目方案和产品使用场景给到华为，经过审核后华为和你会签订合作协议，具体
内容不详。这一阶段会给出一部分资料，大多是软件平台的对接方式和硬件模块的一些开发
AT指令集。这时候公司自己拿到资料后进行开发进度和时间评估。
对接分为南北向接口，一个是接口是：终端----》华为平台
                另一个是：华为平台---》到自己私有应用平台
1、软件平台对接
    提供两种对接方式
    @1:使用华为的平台，嵌入我们自己的解析层代码，使用profile文件提前说明等等。
       解析层代码：要依据华为给出的编解码库开发文档进行编写。
       profile文件：意思是里面要按照华为给定的json格式填写，里面稍有填写不正
       确可能第一次调试都通不过。profile里面讲到的主要是----》你终端是什么？
       属于哪家公司？里面都会传输什么数据到平台？
       只有把这些东西填写完整之后，提交到华为平台进行审核，如果没有出现错误，那
       么恭喜你，你可以进行软硬件联调了。但是我们就没有那么顺利来来回回改了不下
       于5次，这还是在看了好多资料的情况下才写出来的profile，可能也是自己才疏
       学浅，笨啊。最终还是成功了。如果你走到了这一步，那么剩下来的就是硬件准备
       了。开发完成之后进行联调。
    说实话，从硬件开发--到---上线，总共的调试要分为三个阶段。走到这里联调的第一
    阶段的第一步才刚刚开始。因为涉及到运营商的网络铺设问题（毕竟这个基站升级部署
    NB网络需要时间，大家都理解，只是动作快与慢的问题）。华为很聪明的给出了一个
    softradio软件，这样的话就不需要你用到基站的网络进行调试，毕竟这个基站什么
    时候部署完善现在也没有定性，就算部署完善之后信号怎么样也不好说，所以干脆去除
    这个不确定因素。为华为的这一举动点个赞。
    上面提到了一个softradio软件，这个软件是干什么的呢？这个软件就是模拟的你使
    用的NB模块，也就是说你可以脱离物理上的NB模块来进行调试与平台的连通性。这个
    软件里面安装之后，登录地址是：localhost:8090，不过想要使用这个软件需要向
    华为那边进行key值，给到之后添加上去才能用。

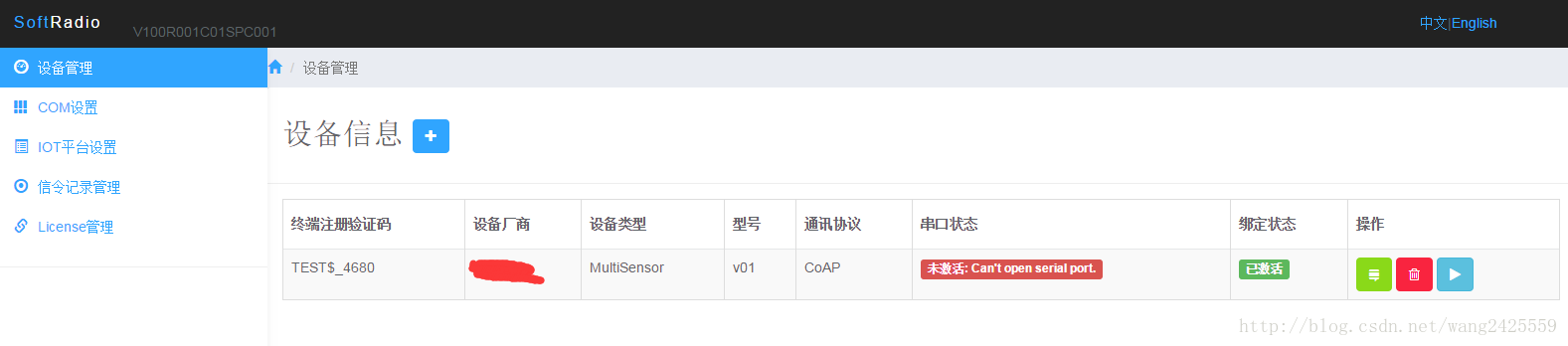

这里面的操作是与你写的profile设备描述有关系的，等你把profile了解清楚之后这里该填什么到时候自然会知道。

这个里面有个com口设置，这个是干什么的呢？这个就是你的NB模块与MCU的接口，这个就是模拟的NB物理模块的串口。在这里你可以使用一个串口调试工具或者是真正的MCU去控制数据的收发。连接之后你发送NB模块能识别的AT指令，他会回复你相应的回复，当然前提是你的网络是通的还有就是你的softradio已经和平台通讯没有问题了才可以，否则softradio只能回复你error.具体原因是什么我就不一一列举了，毕竟情况千奇百态只有亲身测试过才知道。

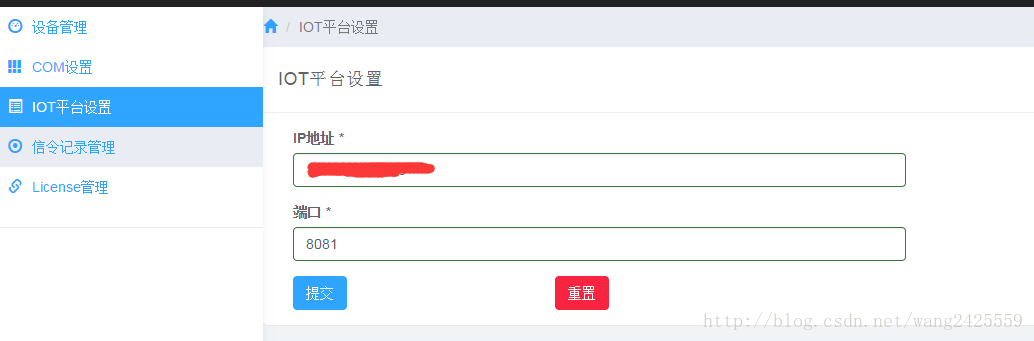

这个就是模拟的NB物理模块与平台之间的一系列有线连接和无线连接，当然在这个软件中你只需要把平台的IP地址和端口写上就可以了，这个配置就是省去了实际的物理模型（NB模块—-》基站—–》公网——》平台侧）的连接，直接一个IP端口代表了所有。这就排除了网络运营商的基站布设问题。

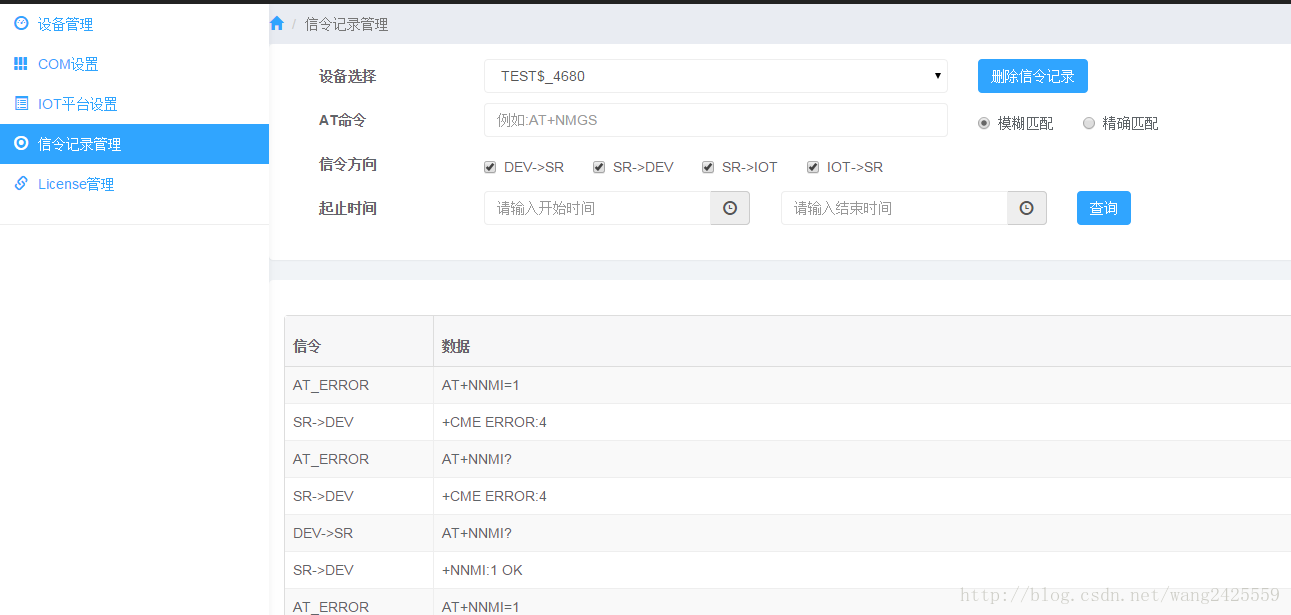

这个里面就是在进行调试的时候，你与平台交互的指令跟踪查证用的。你的上报和下发的数据都会在这里呈现，到时候在这里进行查询就可以了。当然前提是你的前几个步骤必须配置正确之后才可以奥。

这个上面就是之前说的keys值就是根据你的ESN生成的，你需要提交这个ESN值到华为，他那边生成key之后在进行下面导入key值之后，软件才可以使用奥。
就此一些软件方面的工具调试已经介绍完了。奥，对了这个调试是基于Coap协议进行调试的。如果你是用的是UDP,那么不好意思，还没办法调，不知道现在可以了没有。
Coap也是一种数据传输协议，同一种数据传输量比较
16进制 ===== Coap/2 <<<<<<<< http
Coap就是在把16进制的高8位和低8位分别转化成字符进行传输的，例如要
传输16进制的：0xAB
Coap传输：字符A 字符B ====》转换成ASCII字符===》0x41 0x42都变成可见字符了
http传输：json（0xAB）数据量就大了。
UDP——–>封装———》Coap (形式差不多，不需要回复)
TCP———>封装———》http (形式差不多，要回复)

因为华为NB现阶段支持Coap和UDP，所以所有的终端和服务器的数据解析都得按照Coap这种协议进行。

@2：另一种对接形式就是使用UDP的性质，你终端只需要在华为的平台上注册过也就是IMEI号码注册过，UDP传输的时候，你可以IP写成你自己公司的IP，之前所有的对接都不需要了。像什么profile和编解码库都不需要开发，可以直接把数据吐到自己的数据解析服务上面去。但是有一个问题就是，假设你的网络情况很好的话还可以，毕竟不怎么用调试，看到数据上来了就好。假设发上去了你服务器没有收到，这时候你就头大了，你不能确定是你硬件开发写的AT指令不对还是网络不行还是其他的情况。毕竟你没有东西可以查证。毕竟之前那种的话有个softradio软件供你查证。

二、实验室调试

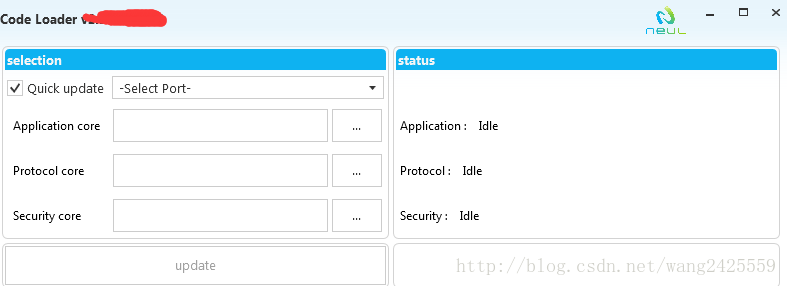

当以上情况都正常，数据联通正常的情况下，这次就需要去华为的实验室进行调试，这个调试一般都很简单，就是把硬件模块的APN设置成华为的实验室的布设的网络，IP地址换一下，端口换一下，这时候在进行收发数据。如果华为实验室的网络没有多大问题，你的终端没有改动的情况下，这个调通是很快的，不过原先的运营商的sim卡要换成华为专门为你提供的才可以。否则上不去网。不过华为实验室的改动比较大，更新貌似与移远发布模块版本还不一致。有的时候实验室版本上上去了，老的模块不支持，还必须给移远要新的版本进行升级。说道这个升级我就郁闷了。给了两种升级工具一种是直接傻瓜式的UI界面的操作，一种是需要在dos下修改批处理文件的操作，但我就喜欢傻瓜式操作啊，使用哪个貌似和51单片机下载程序的东西一样，只是固件需要下载三个，按照上面的标注，把三个固件添加进行下载。进行重新上电之后就开始下载，不过这次升级很不成功，有的版本使用这种升级方式死活升不上去，具体原因不详，如果没有特殊说明这两种工具有什么区别，或者是什么场景下应该使用哪种工具。那么问题就来了为什么傻瓜式的升级工具就不行呢？大家都是开发人员，什么情况大家都懂。我就不再这里多说啥了，希望是我操作失误导致的。但是只操作4次鼠标单击，我觉着我还没有笨到这地步这也会出错，另注明，没事使用的工具都是和固件在一块的工具。多次尝试不行换成了另一种工具一次就OK了。普通的（傻瓜式）下载工具如下：

三、运营商线上调试

最后华为实验室联调通过之后，在和运营商之间调试。你NB使用哪家的sim卡就和谁去调试。当然之前的APN要重新设置成运营商的要不网络你是连接不上公网的。这个调试更简单基本上就是修改APN之后数据收发正常就OK了。剩下的工作就该时间来证明了，就是你测试阶段。看看网络情况适不适合了。

四、另一种数据收发形式

最后一种华为和运营商都不会提供，除去以上两种形式之外还有一种可以进行与平台通讯，我们只是有尝试，但也没有真正去用。毕竟这种形式2个大佬没提供肯定也有不提供的缘由，我就在这不过多赘述。毕竟他们会控制不住。

五、NB-IOT使用体验

在经过几个月的测试和验证，感觉网上说的续航可达7/8年，我咋不太信呢。检测启动峰值电流与普通的2G模块没有下降多少啊。只是在发射和接收的时候的确下降了不少。但是那个电流值看下来还是比较高的，与局域网组网的那种（Lora）还是有不少的差距，因为使用的场景不一样，我也不过多的评述什么，能续航7/8年的，我就想知道你们的上报周期是多少的啊，很频繁的话，根本就不可能啊。有的甚至新闻鼓吹待机10年，我真呵呵了。除此之外就是电池这块，续航除了设备自身消耗之外还有电池的自损，能成10年的电池，也是很牛逼啊。真希望最后的发展真像宣传的那样牛逼，那时候我就服你NB-IOT。
