概述
很多时候我们使用CAD都会遇到一个头疼的问题，怎么算量，怎么数出来图纸中一样的图块？fi命令妙用解决这个问题。

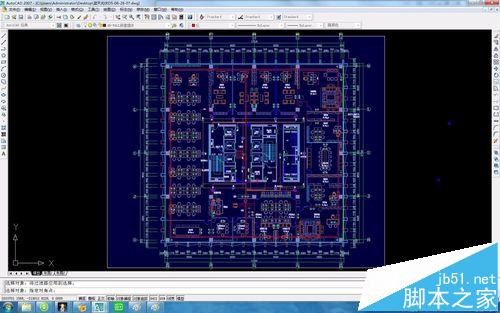

1、首先我们打开CAD，打开图纸。
2、然后我们找到我们要算量的图块
3、后面呢我们进入主题拉，输入fi命令，对象快速过滤器。
4、回车并且进入fi命令。
5、在打开fi块过滤器后，添加选定对象，这个对象就是算量对象。
6、最重要的一步来了，把滚动栏拉至最后我们会看到块旋转、块位置、法向矢量， 按Delete删除这三个，注意，如果不删除，我们只是选择了这一个块，无法读取到其他块。
7、删除块旋转、块位置、法向矢量后，我们点击确定，这个时候出现框选，框选你要算量的图。

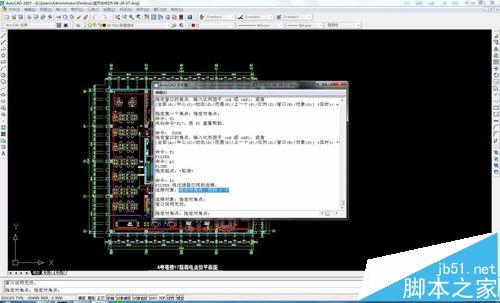

8、随后我们可以按F2查看，图里面到底有几个我们选定的块。
9、感觉不靠谱，嗯，我们来应诊一下，输入co命令，然后空格，拉出图形，果然是2个。没错。完成。
