概述

前面的文章我已经讲了3种在canvas中画曲线的方法：arc,arcTo以及quadraticCurveTo.他们都有一个共同点，就是他们画的曲线都只能偏向一边，今天讲的bezierCurveTo与他们最大的不同点就是有两个控制点，即可以画出S形的曲线了。

bezierCurveTo，也就是所谓的贝赛尔曲线了，如果你学过某些画图工具，就能马上理解。
bezierCurveTo的语法如下：
ctx.bezierCurveTo(x1,y1,x2,y2,x,y);他的参数我照例解释一下，其中的（x1,y1）即控制点1的坐标，（x2,y2）是控制点2的坐标，(x,y)是他的终点坐标。和quadraticCurveTo一样，他的起点坐标也是由moveTo预先设置好的。

所以，bezierCurveTo画出一条曲线需要4个点：起点，终点，控制点1，控制点2.为了后续讲解，这里我假定控制点1对应起点，控制点2对应终点
这里又要提到canvas画图的老问题了，就是代码画图全部靠猜，画到哪里你要刷新下才能明了。

我还是延续前面的优良传统，画一些辅助线来帮助大家理解：

复制代码

代码如下:

var x1=450, //控制点1的x坐标
y1 = 300, //控制点1的y
x2 = 450, //控制点2的x
y2 = 500,//控制点2的y
x = 300, //终点x
y = 500;//终点y
ctx.moveTo(300,300);//起点
ctx.beginPath();
ctx.lineWidth = 5;
ctx.strokeStyle = "rgba(0,0,0,1)"
ctx.moveTo(300,300);
ctx.bezierCurveTo(x1,y1,x2,y2,x,y);
ctx.stroke();
//开始画辅助线
ctx.beginPath();
ctx.strokeStyle = "rgba(255,0,0,0.5)";
ctx.lineWidth = 1;
// 连接起点和控制点1
ctx.moveTo(300,300);
ctx.lineTo(x1,y1);
// 连接终点和控制点2
ctx.moveTo(x2,y2);
ctx.lineTo(x,y);
// 连接起点与终点（基线）
ctx.moveTo(300,300);
ctx.lineTo(x,y);
ctx.stroke();

这里先画了一个类似quadraticCurveTo的曲线，只偏向一边。这条线显得比较“圆润”，是因为控制点1与2的x坐标是相同的。
现在再画一个S形的曲线，证明bezierCurveTo是与众不同的：

复制代码

代码如下:

var x1 = 150;
...

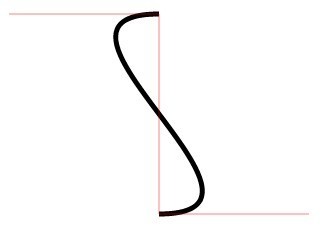

其实只要把控制点1的坐标变一下就行了。如果控制点1与控制点2的坐标分别处在基线的两边，则是画出S形的曲线；如果都在基线的某一边，则是类似于quadraticCurveTo的效果。
这个例子的情形比较简单，基线条（起点至终点）是竖直的，但实际应用中大部分时候我们的基线都是斜着的，那情况就复杂多了。不过大家自己试吧

每个画图的方法看起来功能都比较单一，但是，强大的方法是各个单一的方法组合出来的。后续的文章我试着讲解一些常规图形的画法，如圆角矩形，椭圆，他们就需要以前这些单一的方法结合起来。
