概述

数学形态学(Mathematical Morphology)——二值形态学

一、基本概念

结构元素(Structure Element)：

设有两幅图象B，A。若A是被处理的对象，而B是用来处理A的，则称B为结构元素，又被形象地称做刷子。结构元素通常都是一些比较小的图象。

腐蚀(Erosion)：

X用S腐蚀的结果是所有使S平移x后仍在X中的x的集合。换句话说，用S来腐蚀X得到的集合是S完全包括在X中时S的原点位置的集合，用公式表示为：

膨胀(Dilation)：

膨胀可以看做是腐蚀的对偶运算，其定义是：把结构元素B平移a后得到Ba，若Ba击中X，我们记下这个a点。所有满足上述条件的a点组成的集合称做X被B膨胀的结果。

开运算(Opening Operation)：

先腐蚀后膨胀称为开运算，即：

闭运算(Closing Operation)：

先膨胀后腐蚀称为闭运算，即：

二、基本原理

腐蚀

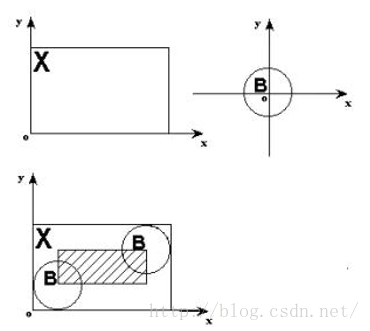

如下图所示，X表示原始图像，B表示结构元素，B对X 腐蚀的示意图如下：

对于任意一个在阴影部分的点a，Ba 包含于X，所以X被B腐蚀的结果就是那个阴影部分。阴影部分在X的范围之内，且比X小，就象X被剥掉了一层似的，这就是为什么叫腐蚀的原因。腐蚀在数学形态学运算中的作用是消除物体边界点。

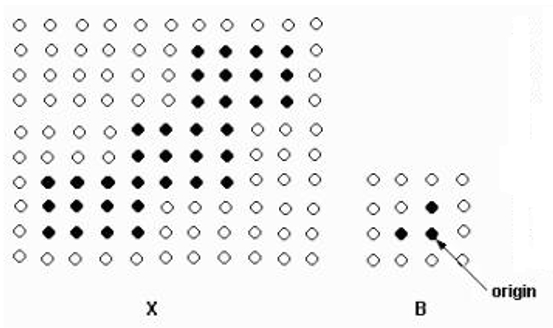

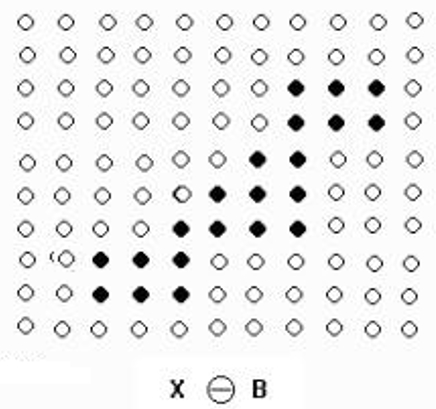

B对X 腐蚀的效果图如下图所示：

膨胀

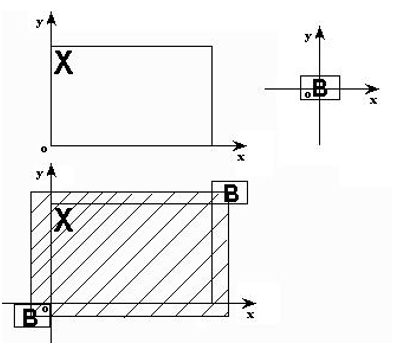

如下图所示，X表示原始图像，B表示结构元素，B对X 膨胀的示意图如下：

图中X是被处理的对象，B是结构元素，对于任意一个在阴影部分的点a，Ba击中X，所以X被B膨胀的结果就是那个阴影部分。阴影部分包括X的所有范围，就象X膨胀了一圈似的，这就是为什么叫膨胀的原因。

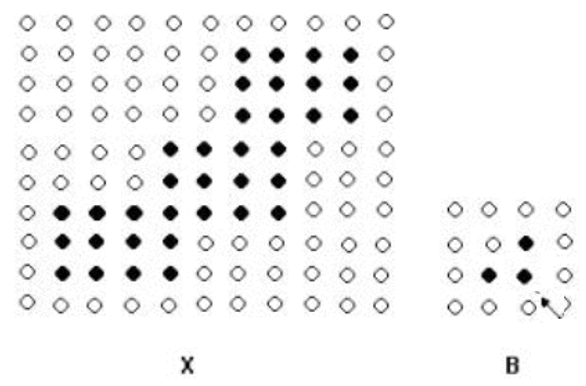

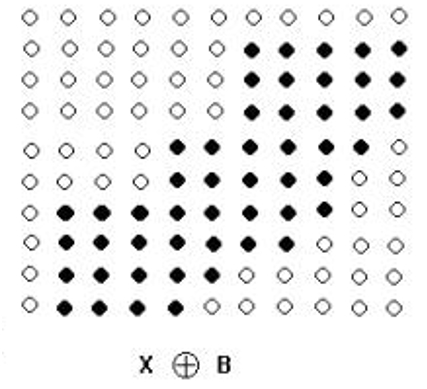

B对X膨胀的效果图下图所示：

开运算

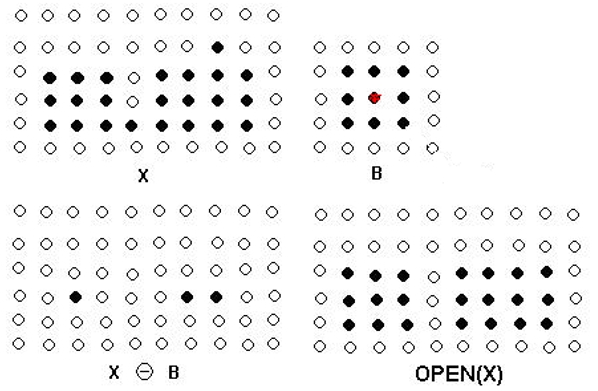

开运算的效果图如下图所示：

我们可以得到关于开运算的几点结论：
（１）开运算能够除去孤立的小点，毛刺和小桥，而总的位置和形状不便。
（２）开运算是一个基于几何运算的滤波器。
（３）结构元素大小的不同将导致滤波效果的不同。
（４）不同的结构元素的选择导致了不同的分割，即提取出不同的特征。

闭运算

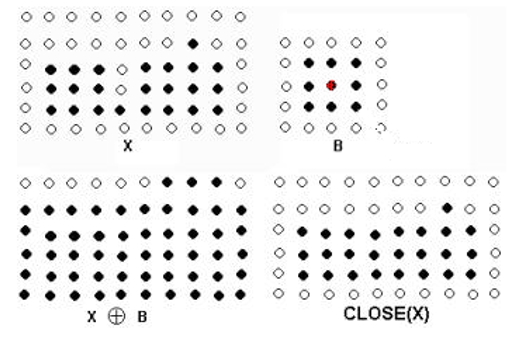

闭运算的效果图如下图所示：

我们也可以得到关于闭运算的几点结论：
（1）闭运算能够填平小湖（即小孔），弥合小裂缝，而总的位置和形状不变。
（2）闭运算是通过填充图像的凹角来滤波图像的。
（3）结构元素大小的不同将导致滤波效果的不同。
（4）不同结构元素的选择导致了不同的分割。

MATLAB程序：

结构元素：

%strel函数的功能是运用各种形状和大小构造结构元素

se1=strel('disk',5);%这里是创建一个半径为5的平坦型圆盘结构元素

腐蚀：

A2=imerode(A1,se1);

膨胀：

B=[0 1 0
1 1 1
0 1 0];
A2=imdilate(A1,B);%图像A1被结构元素B膨胀

开运算：

se=strel('square',5');%方型结构元素

fo=imopen(f,se);%直接开运算

闭运算：

fc=imclose(f,se);%直接闭运算

下面是算法实现的程序代码：
I1=imread('tire.tif'); %读灰度图tire.tif
I2=imnoise(I1,'salt & pepper'); %在图像上加入椒盐噪声
figure,imshow(I2) %显示加椒盐噪声后的灰度图像
I3=im2bw(I2); %把加椒盐噪声后的灰度图像二值化
figure,imshow(I3) %显示二值化后的图像
I4=bwmorph(I3,'open'); %对二值噪声图像进行二值形态学开运算
figure,imshow(I4) %显示开运算后的图像
I5=bwmorph(I4,'close'); %对上述图像进行形态学闭运算
figure,imshow(I5) %显示最终处理后的图像
