概述
简介：此问题是在做旋转模板匹配的时候，选择最好的匹配结果时产生的。查找资料发现多项式拟合问题可以变成一个超定方程的求解问题，而opencv中本身有一个cv::solve()函数可以求解线性方程组，因此对于大多数用到opencv又要进行曲线拟合的地方都可以参考此处的求解过程来解决。
文章目录
- 1. 问题：
- 2. 分析
- 3. 超定方程：
- 超定方程定义：
- 4. 二次曲线拟合：
- 5. python 实现：
- 6. C++实现：
1. 问题：
原始数据是一些离散的散点，下图是用matplotlib的plot方法画出来的，我想得到下图中最高处附近的近似的曲线方程，以得到一个最大值和最大值对应的横坐标。从下图看，在最高处附近很像一条抛物线，那就用2次函数去拟合最高处附近的曲线看看效果
2. 分析
二次函数的一般形式为
f
(
x
)
=
a
0
+
a
1
x
+
a
2
x
2
f(x) = a_0 + a_1x + a_2x^2
f(x)=a0+a1x+a2x2,二次函数由
a
0
,
a
1
,
a
2
a_0,a_1,a_2
a0,a1,a2完全决定，这样只需要三组
(
x
,
f
(
x
)
)
(x,f(x))
(x,f(x))的数据我们就可以求出
f
(
x
)
f(x)
f(x)的表达式。例如现在我们获得了三组数据，
(
1
,
6
)
,
(
2
,
11
)
,
(
3
,
18
)
(1,6),(2,11),(3,18)
(1,6),(2,11),(3,18),写成方程组的形式就是
a
0
+
a
1
+
a
2
=
6
a
0
+
2
a
1
+
4
a
2
=
11
a
0
+
3
a
1
+
9
a
2
=
18
a_0 + a_1 + a2 = 6\ a_0 + 2a_1 + 4a_2 = 11\ a_0 + 3a_1 + 9a_2 = 18\
a0+a1+a2=6a0+2a1+4a2=11a0+3a1+9a2=18
求解这个线性方程组就可以得到我们需要的二次方程，很容易求出来
a
0
=
3
,
a
1
=
2
,
a
2
=
1
,
即
：
f
(
x
)
=
3
+
2
x
+
x
2
a_0=3,a_1=2,a_2=1,即：f(x) = 3+2x+x^2
a0=3,a1=2,a2=1,即：f(x)=3+2x+x2。
在实际的情况下我们观测获得的数据并不是绝对准确的，也就是存在偏差，当数据足够多时就可以去除很大一部分随机误差，但是当方程数超过未知数的个数时，怎么求解呢？这就要引入下面超定方程的知识了。
3. 超定方程：
设方程Ax = b.根据有效的方程个数和未知数的个数，可以分为以下3种情况：
-
rank(A) < n，也就是说方程个数小于未知数的个数，约束不够，方程存在无数组解，
-
rank(A) = n 方程个数等于未知数的个数， 方程存在唯一的精确解，解法通常有消元法，LU分解法
-
rank(A) > n，方程个数多于未知数个数，这个时候约束过于严格，没有精确解，这种方程又称之为超定方程。通常工程应用都会遇到这种情况，找不到精确解的情况下，选取最优解，这个最优解，又称之为最小二乘解。
超定方程定义：
设方程组 A x = b Ax=b Ax=b 中， A = ( a i j ) m × n A = (a_{ij})_{m times n} A=(aij)m×n , b b b是 m m m维已知向量， x x x是n维解向量，当 m > n m> n m>n,即方程个数大于自变量个数时，称此方程组为超定方程组。
- 最小二乘解的定义：
记 r = b − A x r=b-Ax r=b−Ax,称使 ∣ ∣ r ∣ ∣ 2 2 ||r||_2^2 ∣∣r∣∣22 最小的解 x ∗ x^* x∗ 为方程组 A x = b Ax=b Ax=b 的最小二乘解。
- 定理：
x ∗ x^* x∗ 是 A x = b Ax=b Ax=b 的最小二乘解的充要条件是： x ∗ x^* x∗ 是 A T A x = A T b A^TAx=A^Tb ATAx=ATb的解。
4. 二次曲线拟合：
- 待拟合点：angle为横坐标，matchVal为纵坐标。
angle = { -10., -9., -8., -7., -6., -5., -4., -3., -2., -1., 0.,
1., 2., 3., 4., 5., 6., 7., 8., 9. };
matchVal = { 0.890928, 0.904723, 0.921421, 0.935007, 0.94281 , 0.949828,
0.966265, 0.975411, 0.978693, 0.97662 , 0.974468, 0.967101,
0.957691, 0.958369, 0.949841, 0.932791, 0.9213 , 0.901874,
0.879374, 0.868257 };
- 散点图：
- 数学过程：
设 f ( x ) = a 0 + a 1 x + a 2 x 2 f(x) = a_0+a_1x+a_2x^2 f(x)=a0+a1x+a2x2，则 A x = b Ax=b Ax=b中
A
=
(
1
−
10
100
1
−
9
81
1
−
8
64
1
−
7
49
1
−
6
36
1
−
5
25
1
−
4
16
1
−
3
9
1
−
2
4
1
−
1
1
1
0
0
1
1
1
1
2
4
1
3
9
1
4
16
1
5
25
1
6
36
1
7
49
1
8
64
1
9
81
)
A=begin{pmatrix} 1& -10& 100\ 1& -9& 81\ 1& -8& 64\ 1& -7& 49\ 1& -6& 36\ 1& -5& 25\ 1& -4& 16\ 1& -3& 9\ 1& -2& 4\ 1& -1& 1\ 1& 0& 0\ 1& 1& 1\ 1& 2& 4\ 1& 3& 9\ 1& 4& 16\ 1& 5& 25\ 1& 6& 36\ 1& 7& 49\ 1& 8& 64\ 1& 9& 81 end{pmatrix}
A=⎝⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎛11111111111111111111−10−9−8−7−6−5−4−3−2−101234567891008164493625169410149162536496481⎠⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎞,
x
=
(
a
0
a
1
a
2
)
x=begin{pmatrix} a_0\ a_1\ a_2 end{pmatrix}
x=⎝⎛a0a1a2⎠⎞,
b
=
(
0.890928
0.904723
0.921421
0.935007
0.94281
0.949828
0.966265
0.975411
0.978693
0.97662
0.974468
0.967101
0.957691
0.958369
0.949841
0.932791
0.9213
0.901874
0.879374
0.868256
)
b=begin{pmatrix} 0.890928\ 0.904723\ 0.921421\ 0.935007\ 0.94281\ 0.949828\ 0.966265\ 0.975411\ 0.978693\ 0.97662\ 0.974468\ 0.967101\ 0.957691\ 0.958369\ 0.949841\ 0.932791\ 0.9213\ 0.901874\ 0.879374\ 0.868256 end{pmatrix}
b=⎝⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎜⎛0.8909280.9047230.9214210.9350070.942810.9498280.9662650.9754110.9786930.976620.9744680.9671010.9576910.9583690.9498410.9327910.92130.9018740.8793740.868256⎠⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎟⎞
构造
A
T
A
x
=
A
T
b
A^TAx=A^Tb
ATAx=ATb，求解此线性方程组就可以得到最小二乘解，也就得到我们需要的二次方程了。
5. python 实现：
import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
#%matplotlib
x = np.array([-10., -9., -8., -7., -6., -5., -4., -3., -2., -1., 0.,
1., 2., 3., 4., 5., 6., 7., 8., 9.], np.float)
y = np.array([0.890928, 0.904723, 0.921421, 0.935007, 0.94281 , 0.949828,
0.966265, 0.975411, 0.978693, 0.97662 , 0.974468, 0.967101,
0.957691, 0.958369, 0.949841, 0.932791, 0.9213 , 0.901874,
0.879374, 0.868257], np.float)
A = np.zeros((len(x), 3)) #构造一个范德蒙德矩阵
A[:,0] = 1
A[:,1] = x
A[:,2] = x**2
c = np.matmul(A.T, A)
d = np.matmul(A.T, y)
_,result = cv.solve(c,d)
y2 = result[0] + result[1]*x + result[2] * (x**2)
plt.grid(True)
plt.xlabel("angle")
plt.ylabel("matchVal")
plt.scatter(x,y)
plt.plot(x,y2)
plt.plot( (-result[1]/result[2]/2,-result[1]/result[2]/2), (0.9,1))
print("拟合方程：f(x) = {} + ({}*x) + ({}*x^2)".format(result[0],result[1],result[2]))
- 输出结果：
拟合方程：f(x) = [0.97301156] + ([-0.00231144]*x) + ([-0.00109041]*x^2)

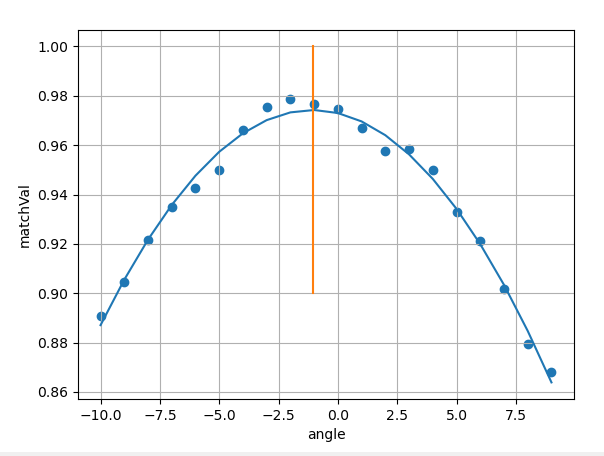

- 拟合结果：
6. C++实现：
#include <opencv.hpp>
int fitCurve(std::vector<double> x, std::vector<double> y)
{
//columns is 3, rows is x.size()
cv::Mat A = cv::Mat::zeros(cv::Size(3, x.size()), CV_64FC1);
for (int i = 0; i < x.size(); i++)
{
A.at<double>(i, 0) = 1;
A.at<double>(i, 1) = x[i];
A.at<double>(i, 2) = x[i] * x[i];
}
cv::Mat b = cv::Mat::zeros(cv::Size(1, y.size()), CV_64FC1);
for (int i = 0; i < y.size(); i++)
{
b.at<double>(i, 0) = y[i];
}
cv::Mat c;
c = A.t() * A;
cv::Mat d;
d = A.t() * b;
cv::Mat result = cv::Mat::zeros(cv::Size(1, 3), CV_64FC1);
cv::solve(c, d, result);
std::cout << "A = " << A << std::endl;
std::cout << "b = " << b << std::endl;
std::cout << "result = " << result << std::endl;
double a0 = result.at<double>(0, 0);
double a1 = result.at<double>(1, 0);
double a2 = result.at<double>(2, 0);
std::cout << "对称轴：" << -a1 / a2 / 2 << std::endl;
std::cout << "拟合方程：" << a0 << " + (" << a1 << "x) + (" << a2 << "x^2)";
return 0;
}
int main()
{
double a[] = { -10., -9., -8., -7., -6., -5., -4., -3., -2., -1., 0.,
1., 2., 3., 4., 5., 6., 7., 8., 9. };
double b[] = { 0.890928, 0.904723, 0.921421, 0.935007, 0.94281 , 0.949828,
0.966265, 0.975411, 0.978693, 0.97662 , 0.974468, 0.967101,
0.957691, 0.958369, 0.949841, 0.932791, 0.9213 , 0.901874,
0.879374, 0.868257 };
std::vector<double> x;
std::vector<double> y;
for (int i = 0; i < (sizeof(a) / sizeof(a[0])); i++)
{
x.push_back(a[i]);
y.push_back(b[i]);
}
fitCurve(x, y);
return 0;
}
- 输出：
A = [1, -10, 100;
1, -9, 81;
1, -8, 64;
1, -7, 49;
1, -6, 36;
1, -5, 25;
1, -4, 16;
1, -3, 9;
1, -2, 4;
1, -1, 1;
1, 0, 0;
1, 1, 1;
1, 2, 4;
1, 3, 9;
1, 4, 16;
1, 5, 25;
1, 6, 36;
1, 7, 49;
1, 8, 64;
1, 9, 81]
b = [0.8909280000000001;
0.9047230000000001;
0.921421;
0.935007;
0.94281;
0.949828;
0.966265;
0.975411;
0.978693;
0.97662;
0.974468;
0.967101;
0.957691;
0.958369;
0.949841;
0.932791;
0.9213;
0.901874;
0.879374;
0.8682569999999999]
result = [0.9730115624060149;
-0.002311438482570065;
-0.001090408407382091]
对称轴：-1.0599
拟合方程：0.973012 + (-0.00231144x) + (-0.00109041x^2)
可以和python实现版对照着看最后拟合的方程是一样的！完美！
