概述
f1c200s开发板设计
- 芯片特征
- 开发板包含资源

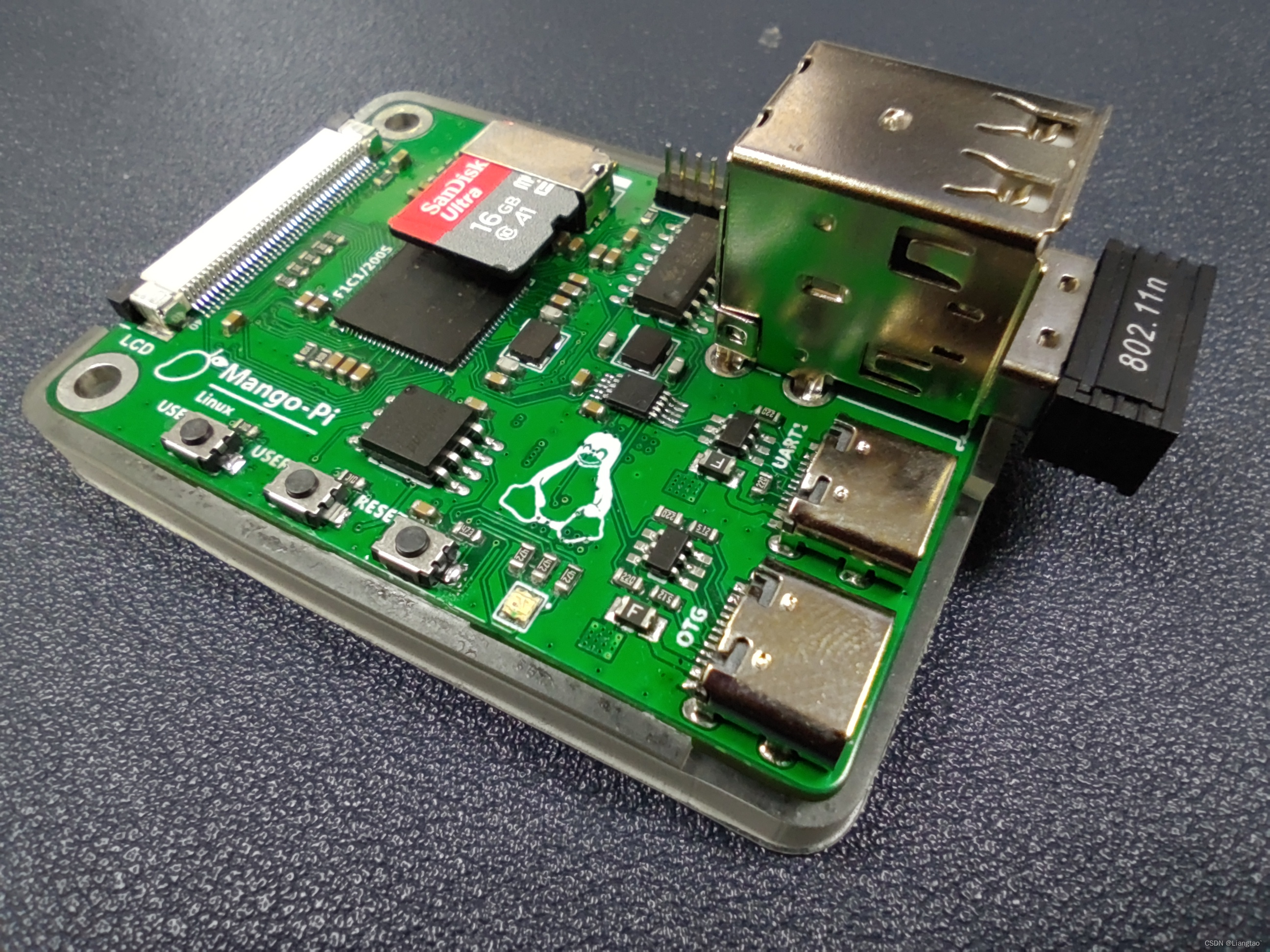

开发板如图所示,模仿树莓派取了一个mango-pi的名字,haha~。
硬件主要参考了荔枝派nano和正点原子开发板。经过测试,全部功能正常。

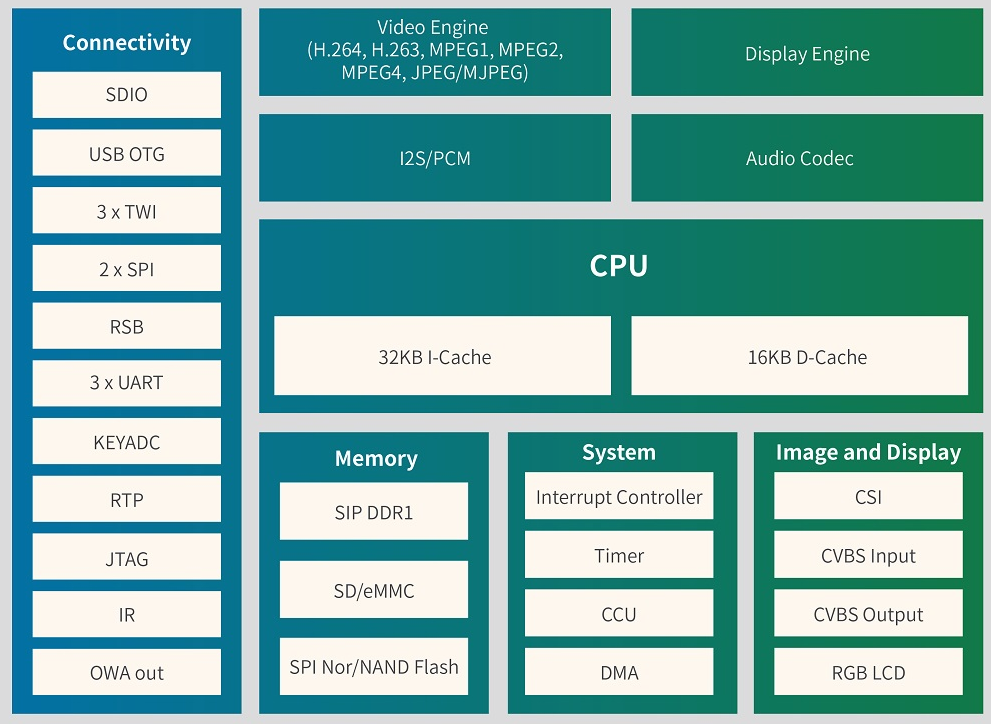

芯片特征
- 全志F1C200s与F1C100s的区别为F1C200s含有64M SIP RAM,而F1C100s只有32M SIP RAM。F1C200s支持1080p视频解码,F1C100s仅支持720p。
- ARM9架构
- 主频 408MHz
- 内置RAM简化设计
- 支持从spi flash和SD卡启动
开发板包含资源
- SD卡*1
- SPI FLASH*1
- 调试串口通过type-C引出
- USB-A接口*2
- OTG*1
- 按键*2
- 调试RGB led*1
- 支持正点原子40p RGB屏幕接口和触摸屏IIC接口
- 引出串口1路。

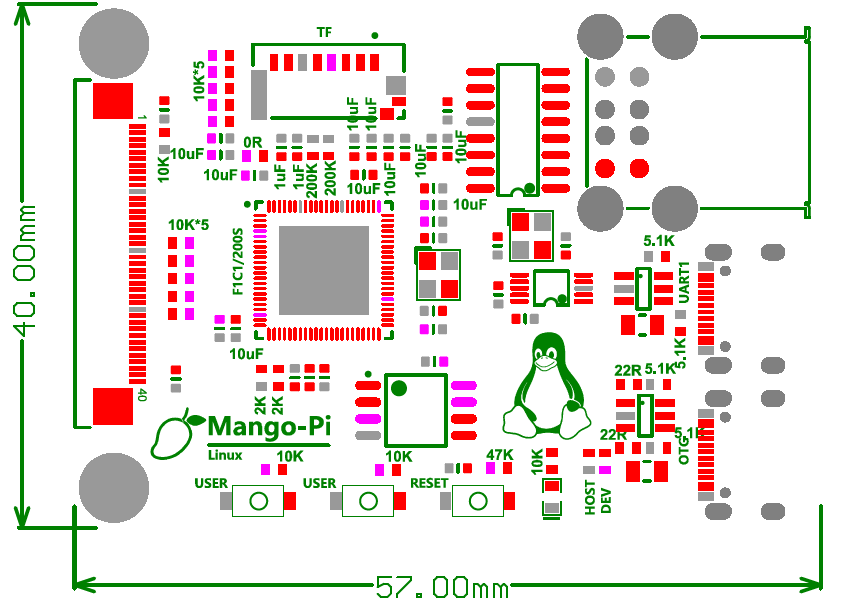

PCB和原理图:
链接:https://pan.baidu.com/s/1M2AIeIsibin_yUDbtMdzwA
提取码:e0xq
个人的驱动适配笔记可以参考:
【f1c200s/f1c100s】mangopi自制linux开发板驱动适配进度(PCB、代码开源)
