MATLAB之Simulink(三)全加器

##matlab之Simulink(三)
##全加器

今天给大家分享的是利用simulink搭建一个全加器，首先来认识一下全加器：

两个多位二进制数相加时，除了最低位外，每一位都应考虑来自低位的进位，即将两个对应位的加数和来自低位的进位三个数相加，这种运算称为全加，实现全加运算的电路成为全加器。

还有一点需要注意的是它与半加器的区别，半加器是将两个一位二进制数相加，所以只考虑两个加数本身，并不需要考虑由低位来的进位的运算。

在全加器中，通常用A和B分别表示加数和被加数，用Ci表示来自相邻低位的进位数，S表示全加器的和，Co表示向相邻高位的进位数。

接下来我们来列出真值表：

这里要注意的是，在实际应用中，Ci为前一位运算的向高位的进位，并不是人为控制输入。

根据真值表，我们来写出表达式

在分析完之后，接下来就开始建立模型了：
首先新建一个空白编辑界面，步骤不再多说

接下来放置模块。
从表达式中我们可以知道，我们需要的运算模块有与门、或门和异或门。
拖动一个逻辑运算原件到编辑界面即可。

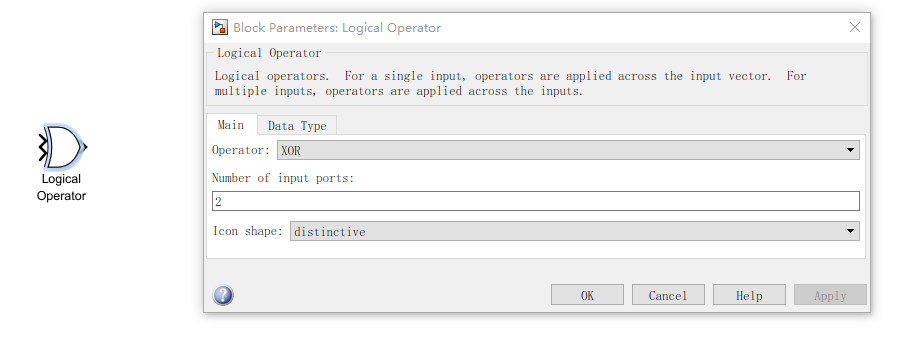

这里有一个逻辑运算原件需要大家认识，XOR，就是异或。

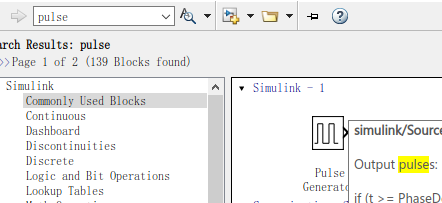

因为我们需要输入二进制数，所以我们还要一个可以产生周期矩形波的元件，在库中搜索"pulse"即可。

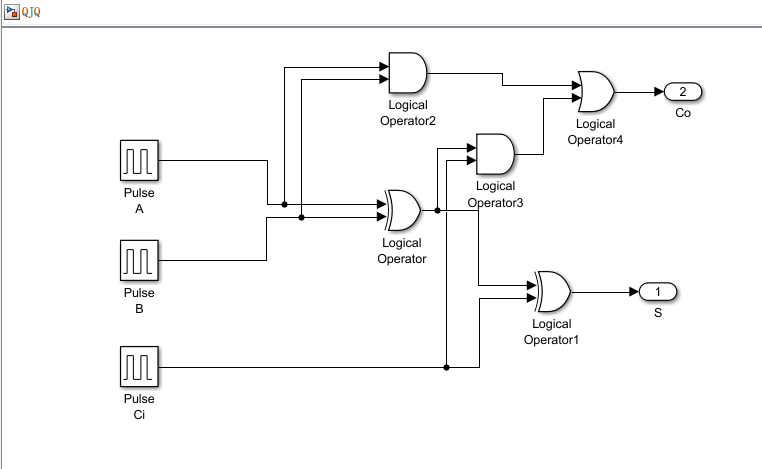

连接电路图：

连接好之后，我们需要调整输入波形，并且用示波器进行验证。
首先来看输入波形的调整方法：
双击pulse

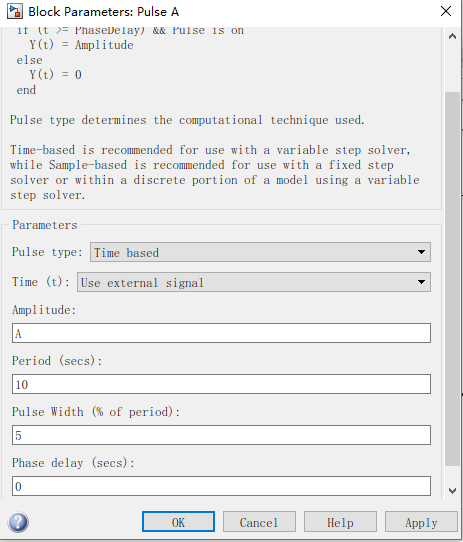

这里需要知道的是各个参数表示的意义：
Amplitude——振幅
Period——周期
Pulse Width——脉冲持续时间
Phase delay——相位

这里我们假设输入数据为000，001，010，011，100，101，110，111。

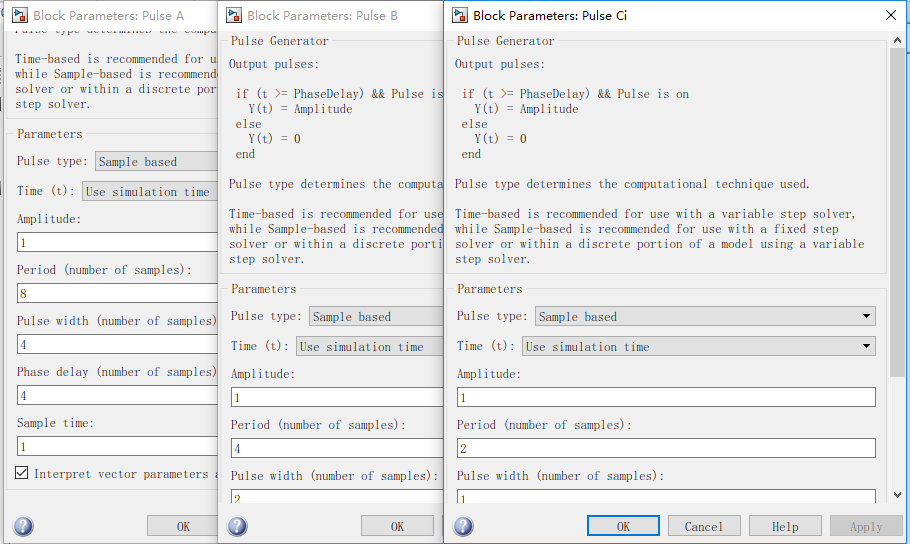

那么对应的设置为：

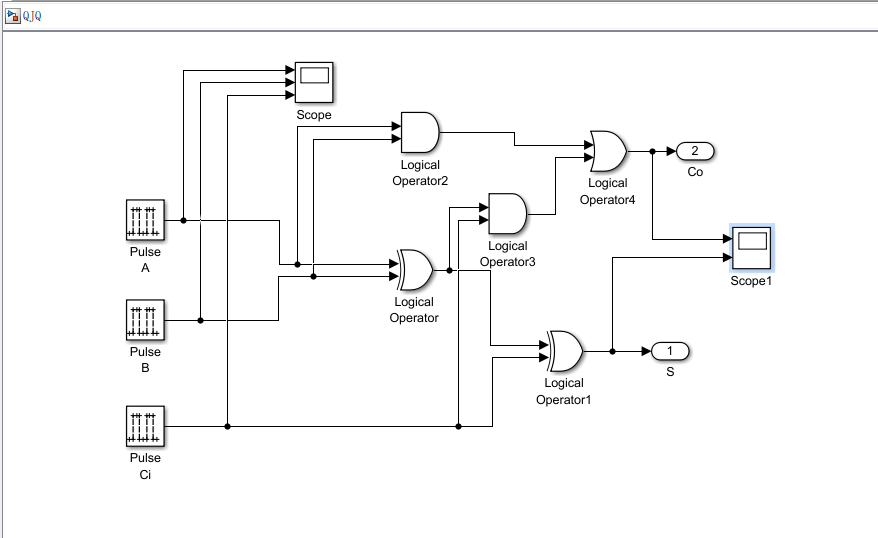

接下来将示波器设置为三个输入，分别与三个矩形波相连，查看结果：
不会使用示波器的朋友请看我的上一篇文章https://blog.csdn.net/weixin_44936771/article/details/107885568

可以看出在A的一个周期内，从上往下，数据分别为000，001，010，011，100，101，110，111，符合我们的目的。

接下来再使用一个示波器与两个输出连接。

进行仿真，查看仿真结果：

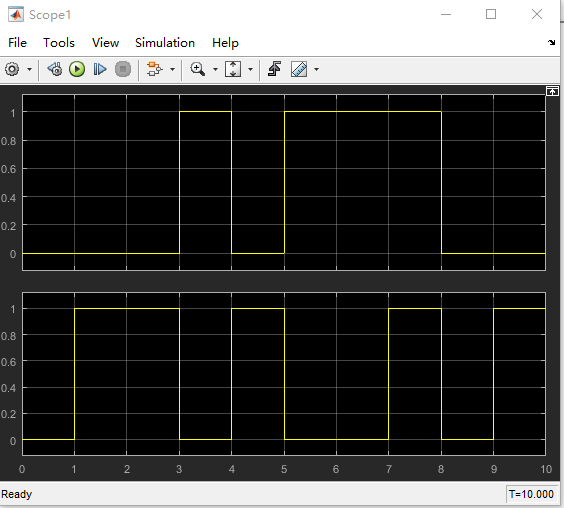

在这幅图中，上面是Co，下面是S，可以看出在一个周期内，输入和输出的数据与真值表相吻合，这说明我们成功了。

##以上就是本节的全部内容，后续内容会逐渐上传，相关源码也会统一上传，也可以到公众号私聊我要。
##不足之处请及时指出，相互学习
##不懂得小伙伴可以到我的公众号"歌者X"私信我，看到后会回复的，欢迎交流学习！
