74161设计二十进制计数器

183 阅读 0 评论 121 点赞

我是靠谱客的博主喜悦大象，这篇文章主要介绍74161设计二十进制计数器，现在分享给大家，希望可以做个参考。

1. 2^4<20<2^8，因此在设计中要用到两片74161芯片。

2. 新建BDF文件，保存工程。

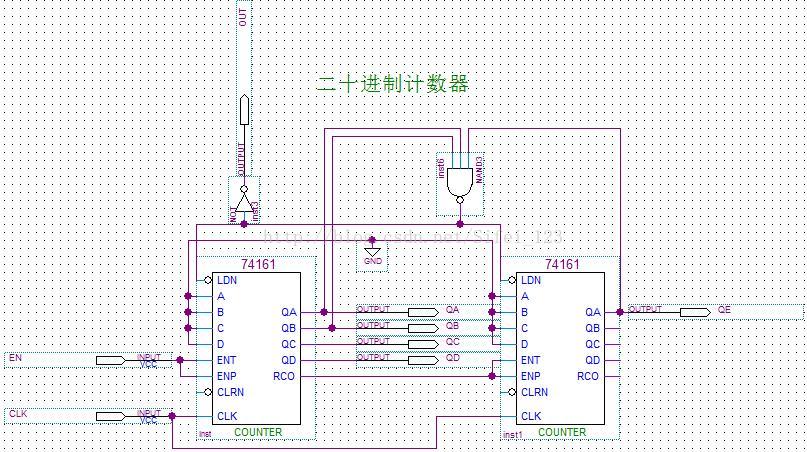

3.将所需要的元器件和引脚拖入区域内并完成连接，如图1所示

图1. 二十进制计数器连接图

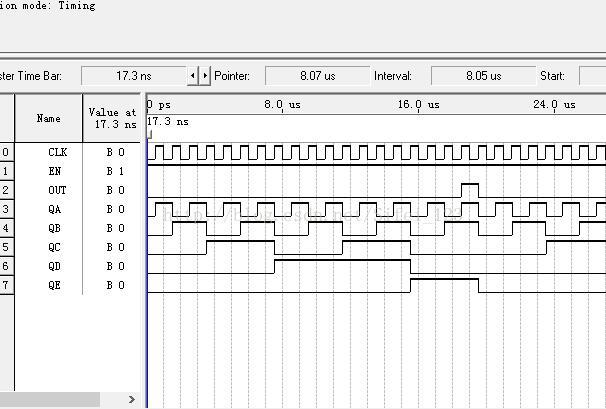

4.建立VWF文件，仿真后得到结果如图2

图2、仿真结果
