飞凌 i.MX8MP 板卡概览

75 阅读 0 评论 50 点赞

我是靠谱客的博主迷你马里奥，最近开发中收集的这篇文章主要介绍飞凌 i.MX8MP 板卡概览，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

核心板：FETMX8MP-C
开发板：OKMX8MP-C

强大的 i.MX 8M Plus

i.MX 8M Plus 是 NXP 推出的一款面向于边缘智能和边缘计算的异构应用处理器，除了高性能的 CPU 外，还具备强大的 GPU、NPU 和 ISP，来用于高算力及人工智能应用。

此款 CPU 是 NXP 首个集成了专用神经处理引擎（NPU）的 i.MX 系列处理器，能够在工业和物联网等领域实现边缘端高级机器学习推理。可用于机器学习和视觉、高级多媒体以及具有可靠性的工业自动化场景。

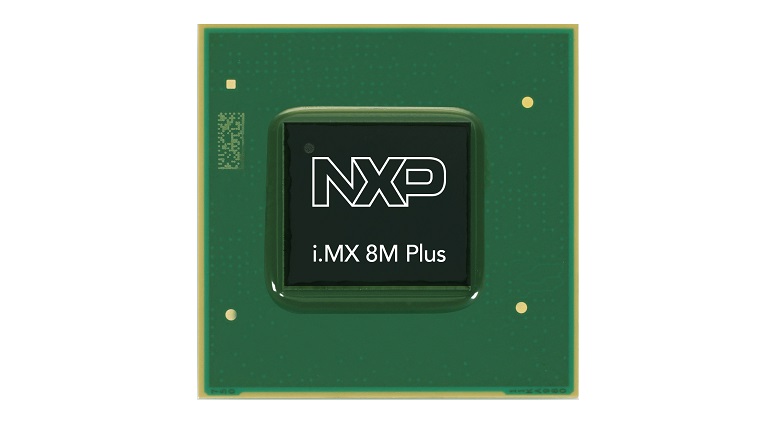

在这里插入图片描述

主要特性：

强大的四核或双核 ARM Cortex-A53 处理器，带有神经处理单元（NPU），最高运行速率可达 2.3 TOPS。
拥有两个图像信号处理器（ISP）和两个摄像头输入，打造高效的先进视觉系统。
多媒体功能包括视频编码（支持 H.265）和解码、3D/2D 图形加速以及多种音频和语音功能。
通过 Cortex-M7 进行实时控制。采用 CAN FD 和双千兆以太网的强大控制网络，具有时间敏感网络（TSN）。
DRAM 串联 ECC 具有较高的工业可靠性。

应用领域：

工业控制 —— 机器视觉和机器人控制器、楼宇安全、电网与配电、工业计算机
智慧城市 —— 交通检测仪和流量优化、目标广告、视觉支付系统
智能家居 —— 智能机器人、电器、AI 家用服务器和报警中心
通信基础设施 —— 电话会议系统

ETMX8MP-C 核心板

飞凌嵌入式基于这款 i.MX 8M Plus 处理器所打造的 FETMX8MP-C 核心板，除了继承了上述 CPU 能力外，我们在核心板上还集成了 LPDDR4、eMMC、PMIC 等关键元器件，形成了可以独立运行的最小系统；同时，考虑低成本基础应用以及高端 NPU 应用的不同需求，DDR 可选择 2GB、4GB、6GB、8GB 多种版本；

这款核心板的优势不仅在于性能，其功能也是十分的丰富，双千兆以太网、双 CAN-FD、2个USB3.0、PCIe3.0、LVDS、HDMI、MIPI-DSI、MIPI-CSI 等接口面面俱到。

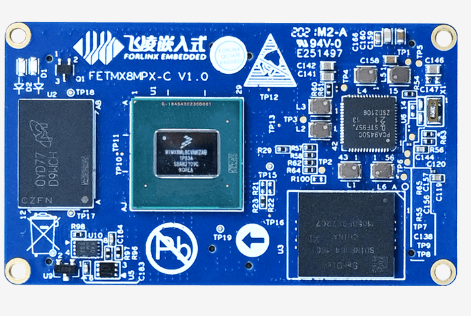

在这里插入图片描述

飞凌嵌入式 iMX8MP 核心板上所搭载的 NXP 工业级 i.MX8M Plus 处理器具备4个主频最高可达 1.8GHz（工业级1.6GHz）的 Cortex-A53 核心和一个用于实时控制的 Cortex-M7 核心，不管是对数据的高速吞吐、处理，还是复杂的人机交互界面处理，都能从容应对。

CPU：i.MX8M Plus
架构：4×Cortex-A53 + Cortex-M7
主频：1.6GHz
内存：4GB LPDDR4
ROM：16GB eMMC
系统：Linux5.4.70 + Qt5.15 、Android
工作电压：5V 供电
接口方式：超薄板对板连接器（4×80 pin，间距 0.5mm）
工作温度：-40℃ 到 +85℃
结构尺寸：62mm × 36mm

OKMX8MP-C 开发板

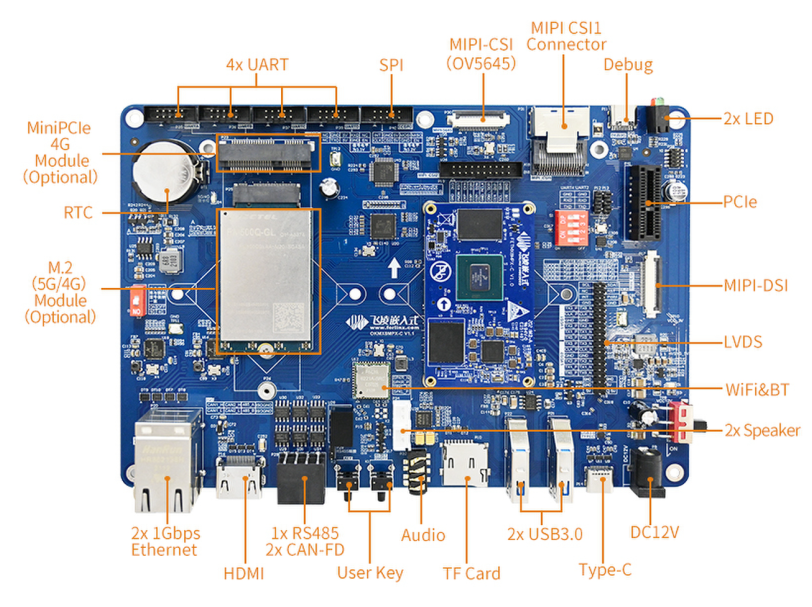

在这里插入图片描述

板载资源

USB3.0
- Type-C：1个，支持 DFP、UFP 和 DRP。
- Type A 座子引出 2个，仅用作 Host。
MIPI_CSI（2个）
- CSI1：支持 daA3840-30mc-IMX8MP-EVK 相机模组，分辨率 3840X2160。
- CSI2：通过 26Pin FPC 座和 2 x 10Pin 2.0mm 插座引出；支持 OV5645 模组，摄像头最大支持 2592X1944 分辨率。
MIPI_DSI（1个）
- 底板通过 FPC 座引出 4 lane MIPI_DSI 接口；默认适配飞凌 7 吋 MIPI 屏，分辨率为 1024 x 600@30fps。
LVDS（1个）
- 双异步通道（8 data,2clocks）支持 1920x1200p60，信号全部引出
HDMI（1个）
- 支持 HDMI 2.0a，显示分辨率高达 4K@30fps；
- 支持 HDMI2.1 eARC
Ethernet（2个）
- 支持 10/100/1000Mbps 自适应，通过 RJ45 引出。其中 1 路支持 TSN
PCIE（1个）
- 底板采用标准 PCIEx1 卡接口，支持 PCI Express Gen3
TF Card（1个）
- 开发板支持 1 路 TF Card，可支持 UHS-I 的 TF 卡，速率最高可达 104MB/s。
4G/5G（1个）
- 4G 与 5G 功能二选一；
- 4G 支持 miniPCIE 接口的 4G 模组，默认支持移远 EC20；
- 5G 支持使用 M.2 Key B 插座的 5G 模组，默认支持移远 RM500Q；
- SIM 卡采用 MicroSIM 卡槽。
WiFi 和 Bluetooth（1个）
- 默认板载 AW-CM358M；
- IEEE 802.11 a/b/g/n/ac 双频 WIFI，高达 433.3Mbps 收发速率；
- Bluetooth 5，高达 3Mbps 速率。
Audio（1个）
- 默认板载 WM8960 芯片；
- 支持耳机输出和 MIC 输入，集成在 1 个 3.5mm 耳机接口上引出；
- 支持 2 路 1W8Ω喇叭输出，通过 XH2.54 白色端子引出。
I2C（3个）
- 用于挂载底板音频、RTC、摄像头等设备。
PWM（2个）
- 用于显示屏调节背光亮度。
RTC（1个）
- 板载独立 RTC 芯片，底板断电后可通过纽扣电池记录时间。
UART（4个）
- 底板板载 USB 转 4 路串口；
- 通过 2 x 5Pin 2.0mm 间距插座插针引出，供用户外挂设备。
ECSPI（1个）
- 开发板通过 2 x 5Pin 2.0mm 间距插座引出 ECSPI2，供用户外挂设备。
CAN（2个）
- 电气隔离，支持 CAN-FD（需要 CPU 版本支持），且符合 CAN2.0B 协议。
RS485（1个）
- 电气隔离，自动控制收发方向。
KEY（4个）
- 开关机、复位按键，以及 2 个用户自定义按键。
LED（2个）
- 用户自定义 LED 灯，红色和绿色。
DEBUG UART（2个）
- 通过 3Pin 2.54mm 插针引出，同时集成到 USB type-C 座子引出；
- Cortex-A53 和 M7 调试串口，默认波特率 115200。
JTAG（1个）
- 通过 2 x 5Pin 双排 1.27mm 间距插座引出。
