概述

一. DSP5509A片内ADC简介

DSP内部的ADC转换速率比较低, 采样频率21.5kHz，所以只能采样一些频率较低的信号。DSP5509A内部集成10位连续逼近模式模/数转换器.

//文档: 5509 DSP Analog-to-Digital Converter (ADC) Reference Guide.pdf

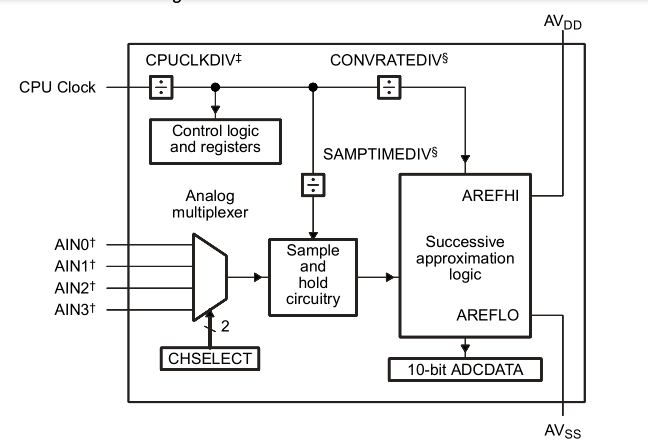

根据ADC的结构图，可以看见，ADC由时钟电路， 通道选择电路，采样保持电路还有电子电容电路组成。

ADC 时钟 = (CPU Clock) / (CPUCLKDIV + 1)
ADC 转换时钟 = (ADC Clock) / (2 * (CONVRATEDIV + 1)) [must be less than or equal to 2 MHz]
ADC 采样保持时间 = (1 / (ADC Clock)) / (2 * (CONVRATEDIV + 1 + SAMPTIMEDIV)) [must be greater than or equal to 40 µs]
ADC 总转换时间 = (ADC 采样保持时间 ) + (13 * (ADC 转换时钟 ))

二. 相关寄存器

控制寄存器（ADCCTL）

15位是ADC转换开始位：0，无效； 1，开始

14~12位是模拟通道选择：000~011分别选择AIN0~AIN3,100~111表示所有通道关闭。

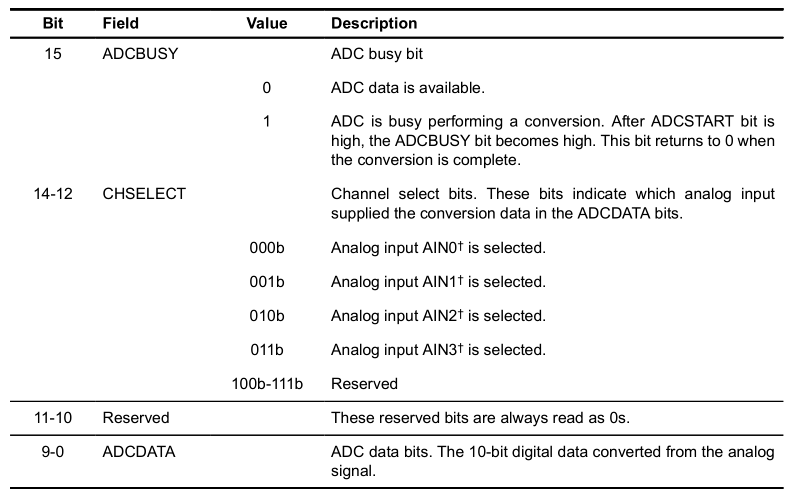

数据寄存器（ADCDATA）

15位是ADC转换标志位：0，采样数据已存在；1，正在转换中

14~12位是ADC数据选择通道：同上寄存器

11~10是保留未：0

9~0位：存放10位ADC转换结果

时钟分频寄存器（ADCCLKDIV）

15~8位：0~255，采样和保持时间分频字段

7~4位：保留

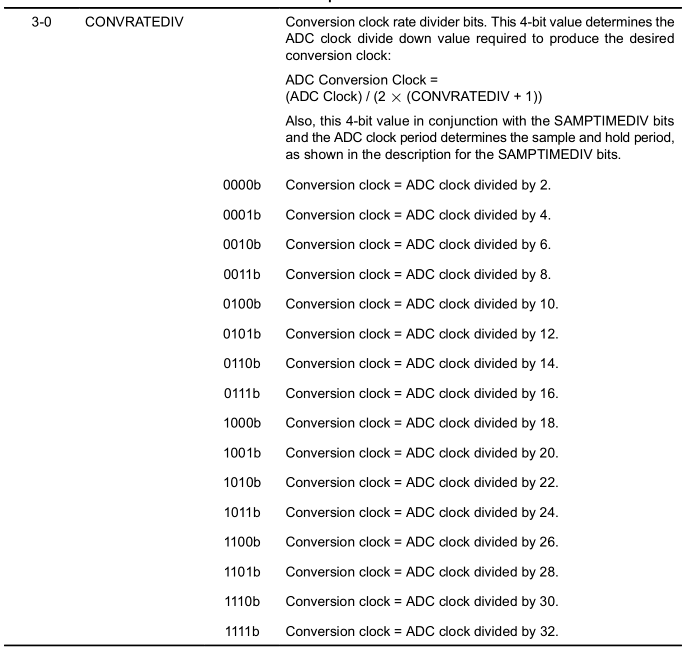

3~0位：0000~1111转换时钟分频字段

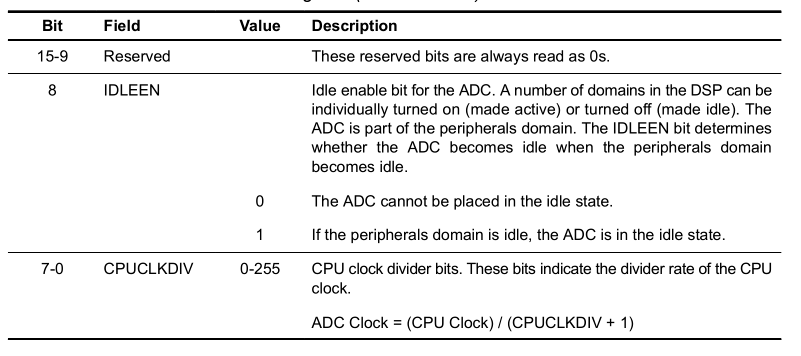

时钟控制寄存器（ADCCLKCTL）

15~9位保留

8位是ADC的Idle(低功耗)使能位：0，ADC不能进入Idle状态；1，ADC进入Idle状态，时钟停止

7~0位是CPUCLKDIV：0~255，系统时钟分频字段

三. 使用例子

使用ADC需要进行两步配置：设置ADC采样时钟，读数据

设置ADC采样时钟

读数据操作

使用CSL函数ADC_setFreq（）和ADC_read（）

ADC_setFreq(sysclkdiv,convratediv,sampletimediv);设置系统时钟，转换时钟，采样保持时钟
ADC_read(channel,samplestoraage,samplenumber);设置ADC转换通道，转存地址（可以用数组），转换后数据长度

#include<csl.h>
#include<csl_adc.h>
#include<stdio.h>

Uint16 samplestoraage[2]={0,0};
int sysclkdiv=2,convratediv=0,sampletimediv=79;
int counter=0,index=0;
int channel=1,samplenumber=2;
main()
{
	printf("samplestoraage[0]:%dn",samplestoraage[0]);
	printf("samplestoraage[1]:%dn",samplestoraage[1]);
	CSL_init();
	ADC_setFreq(sysclkdiv,convratediv,sampletimediv);
	ADC_read(channel,samplestoraage,samplenumber);
	printf("ADCDATA:%dn",ADCDATA);
	printf("samplestoraage[0]:%dn",samplestoraage[0]);
	printf("samplestoraage[1]:%dn",samplestoraage[1]);
	printf("n====================n");
}

====================
samplestoraage[0]:0
samplestoraage[1]:0
ADCDATA:4608
samplestoraage[0]:512
samplestoraage[1]:512

====================

PS：通道对应芯片的引脚，我的芯片只有AIN0，和AIN1. 为什么没AIN2，AIN3？
