0.思维导图

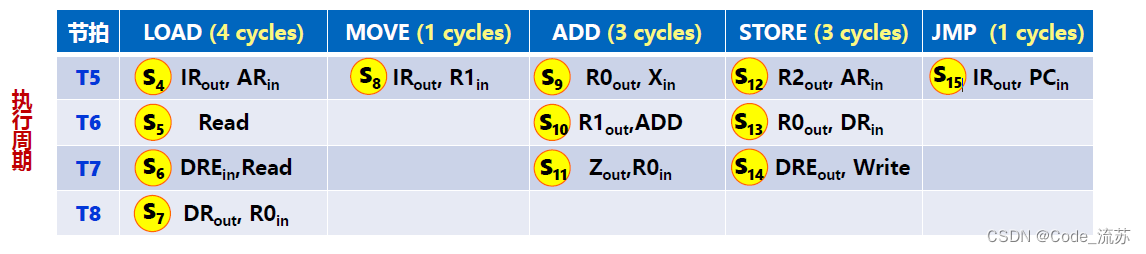

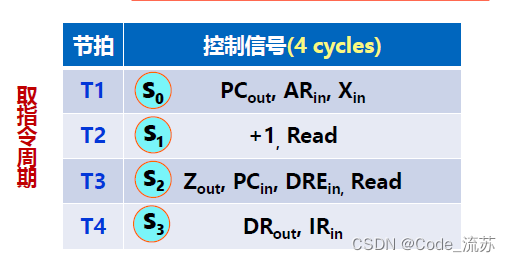

1.单总线结构CPU控制信号表

◆ 定长指令周期：传统三级时序

• 2个机器周期，8个时钟周期、慢、设计简单

◆ 变长指令周期：现代时序

• 时钟周期数可变，快，设计复杂

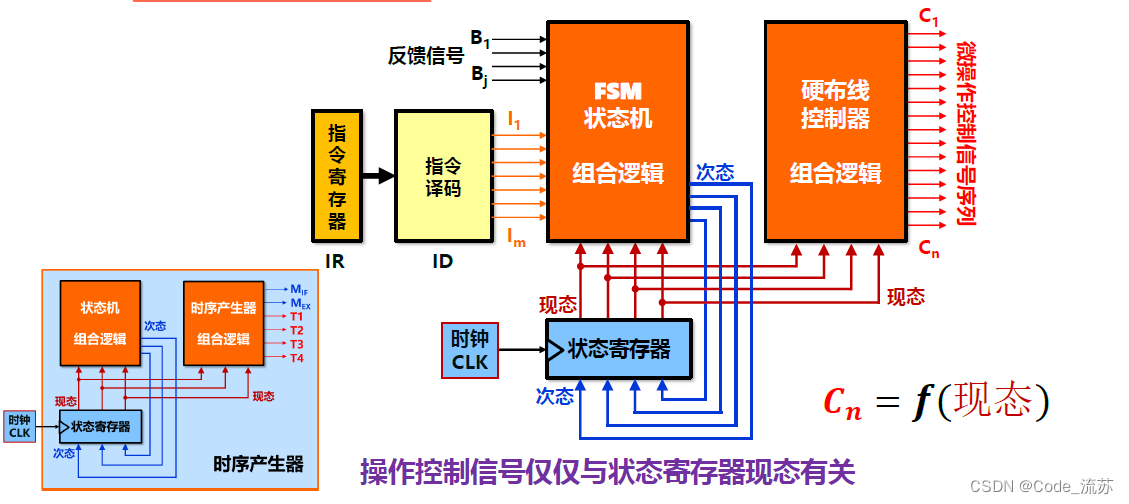

2.现代时序系统

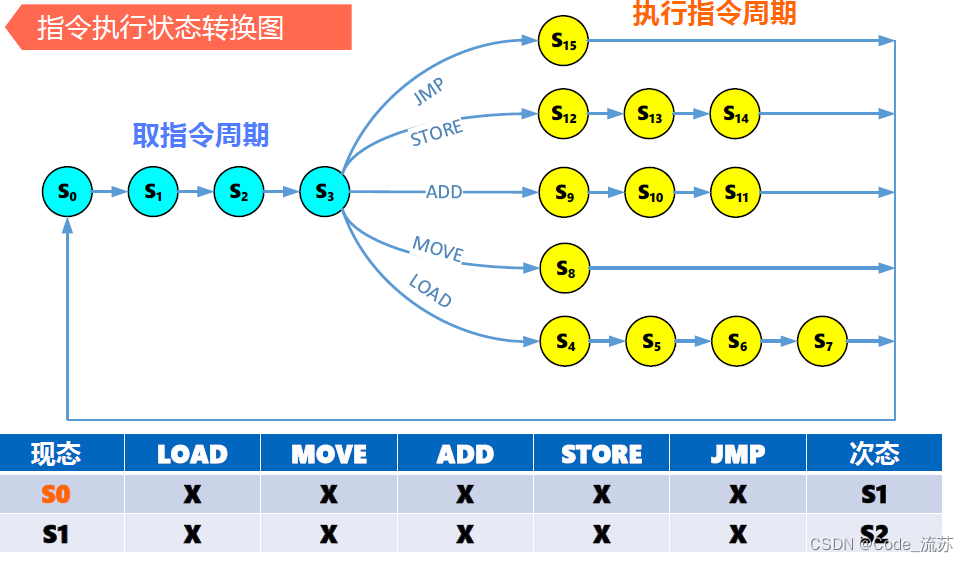

3.指令执行状态转换图

4.有限状态机真值表

5.可变周期硬布线控制器设计步骤

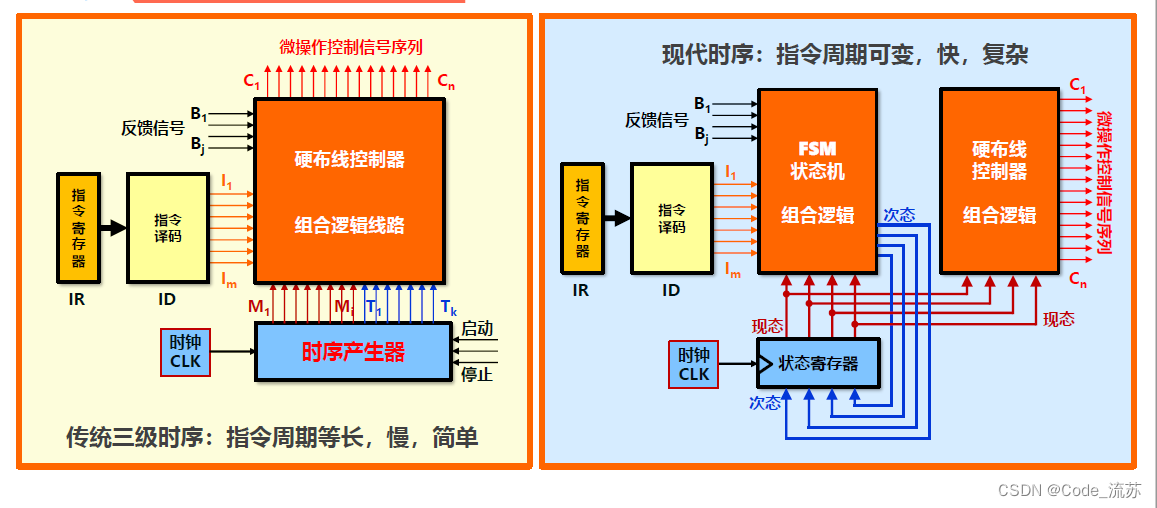

6.传统时序与现代时序对比

★小总结：在上一节的学习中，对硬布线控制器如何设计进行了学习，对相关知识有了一定的理解。本节内容，接着上节内容，继续对硬布线控制器如何设计进行学习，通过本节内容的学习，学习到了单总线结构CPU控制信号表、可变周期硬布线控制器设计步骤等内容，对硬布线控制器设计等有了更多的认识，也对如何设计硬布线控制器有了初步的基础。
