概述

一、ICMP协议介绍

Internet控制消息协议ICMP(Internet Control Message Protocol)是IP协议的辅助协议，用来在网络设备间传递各种差错和控制信息，对于收集各种网络信息、诊断和排除各种网络故障等方面起着至关重要的作用。

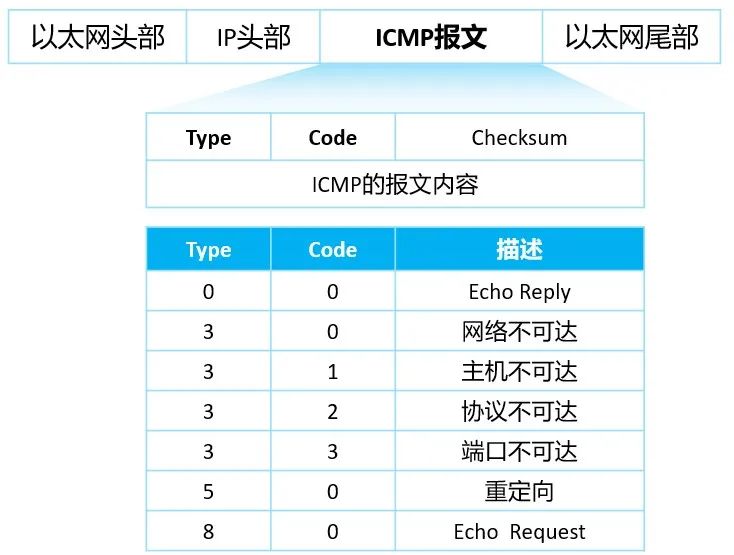

ICMP消息封装在IP报文中，IP报文头部Protocol值为1时表示ICMP协议。

字段解释：

ICMP消息的格式取决于Type和Code字段，其中Type字段为消息类型，Code字段包含该消息类型的具体参数。
校验和字段用于检查消息是否完整。
消息中包含32bit的可变参数，这个字段一般不使用，通常设置为0。在ICMP重定向消息中，这个字段用来指定网关IP地址，主机根据这个地址将报文重定向到指定网关。在Echo请求消息中，这个字段包含标识符和序号，源端根据这两个参数将收到的回复消息与本端发送的Echo请求消息进行关联。尤其是当源端向目的端发送了多个Echo请求消息时，需要根据标识符和序号将Echo请求和回复消息进行一一对应。

二、ICMP重定向

ICMP重定向报文是ICMP控制报文中的一种。在特定的情况下，当路由器检测到一台机器使用非最优路由的时候，它会向该主机发送一个ICMP重定向报文，请求主机改变路由。

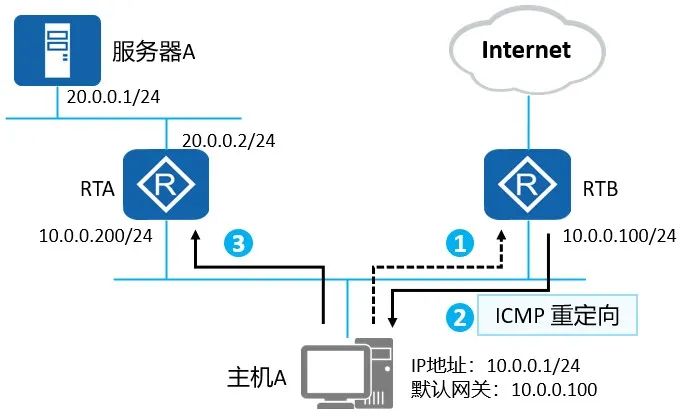

ICMP重定向过程：

主机A希望发送报文到服务器A，于是根据配置的默认网关地址向网关RTB发送报文。
网关RTB收到报文后，检查报文信息，发现报文应该转发到与源主机在同一网段的另一个网关设备RTA，此转发路径是更优的路径，所以RTB会向主机发送一个Redirect消息，通知主机直接向另一个网关RTA发送该报文。
主机收到Redirect消息后，会向RTA发送报文，然后RTA会将该报文再转发给服务器A。

三、ICMP差错检测

ICMP Echo消息常用于诊断源和目的地之间的网络连通性，同时还可以提供其他信息，如报文往返时间等。ICMP的一个典型应用是Ping。

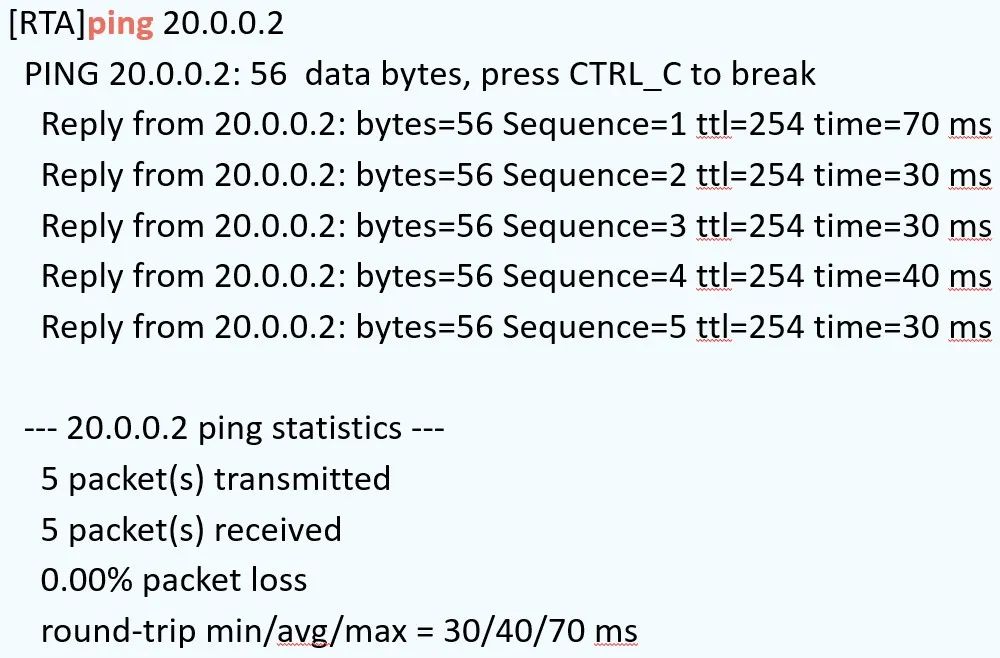

Ping是检测网络连通性的常用工具，同时也能够收集其他相关信息。用户可以在Ping命令中指定不同参数，如ICMP报文长度、发送的ICMP报文个数、等待回复响应的超时时间等，设备根据配置的参数来构造并发送ICMP报文，进行Ping测试。

四、ICMP错误报告

ICMP定义了各种错误消息，用于诊断网络连接性问题；根据这些错误消息，源设备可以判断出数据传输失败的原因。

如果网络中发生了环路，导致报文在网络中循环，且最终TTL超时，这种情况下网络设备会发送TTL超时消息给发送端设备。

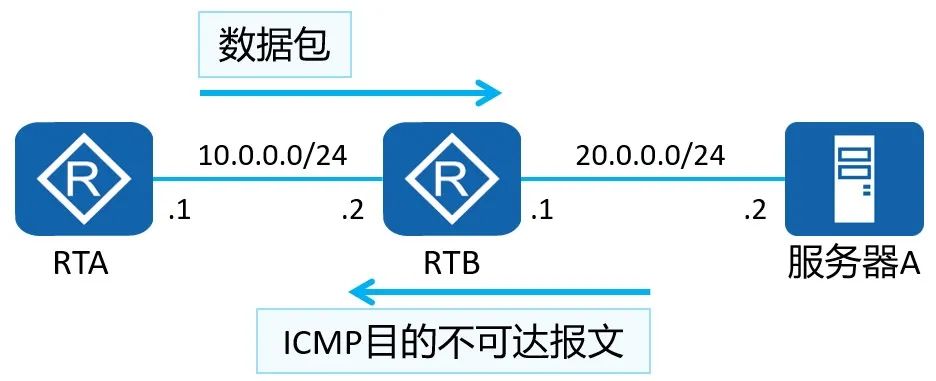

如果目的地不可达，则中间的网络设备会发送目的不可达消息给发送端设备。目的不可达的情况有多种，如果是网络设备无法找到目的网络，则发送目的网络不可达消息；如果网络设备无法找到目的网络中的目的主机，则发送目的主机不可达消息。

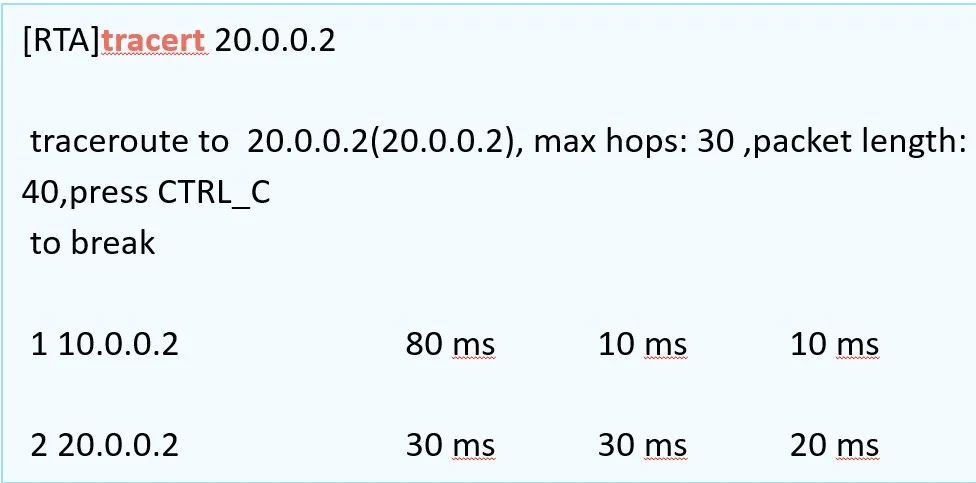

ICMP的另一个典型应用是Tracert。Tracert基于报文头中的TTL值来逐跳跟踪报文的转发路径。为了跟踪到达某特定目的地址的路径，源端首先将报文的TTL值设置为1。该报文到达第一个节点后，TTL超时，于是该节点向源端发送TTL超时消息，消息中携带时间戳。然后源端将报文的TTL值设置为2，报文到达第二个节点后超时，该节点同样返回TTL超时消息，以此类推，直到报文到达目的地。这样，源端根据返回的报文中的信息可以跟踪到报文经过的每一个节点，并根据时间戳信息计算往返时间。
