概述

GPIO的输入输出详解

1.上下拉电阻的区别:

上拉电阻:将一个不确定的信号(高或低电平),通过一个电阻与电源VCC相连,固定在高电平。

下拉电阻:将一个不确定的信号(高或低电平),通过一个电阻与地GND相连,固定在低电平。

共同点:都是为了确定信号的高低电平,防止数字电路中不确定信号的存在。

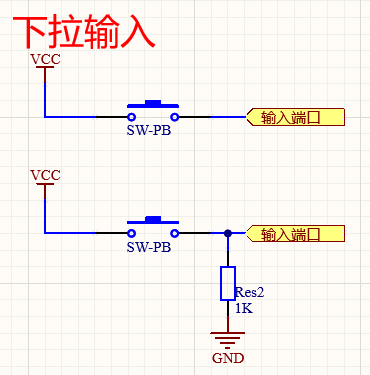

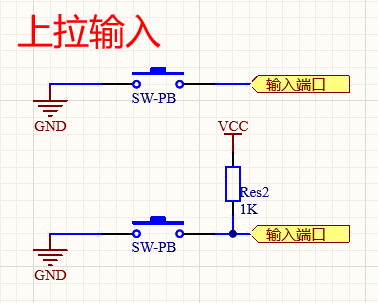

在这里插入图片描述
在这里插入图片描述

2.输入方式:

1.输入上拉 (GPIO_Mode_IPU)

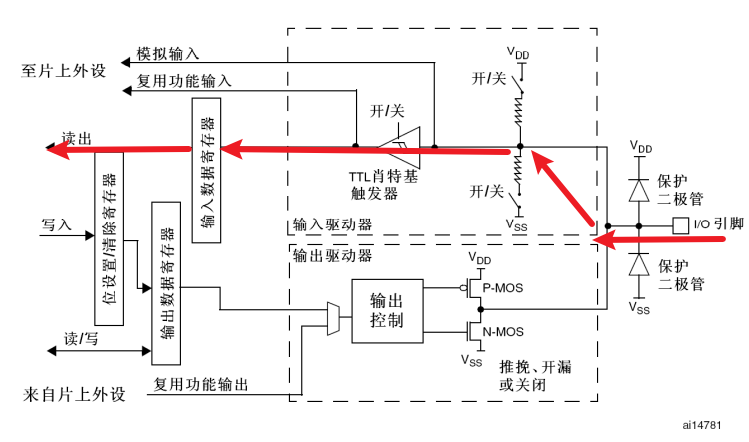

如下图:信号输入经过上拉后又经过触发器(施密特)转换成数字信号0、1读取电平。

在这里插入图片描述

2.输入下拉 (GPIO_Mode_IPD)

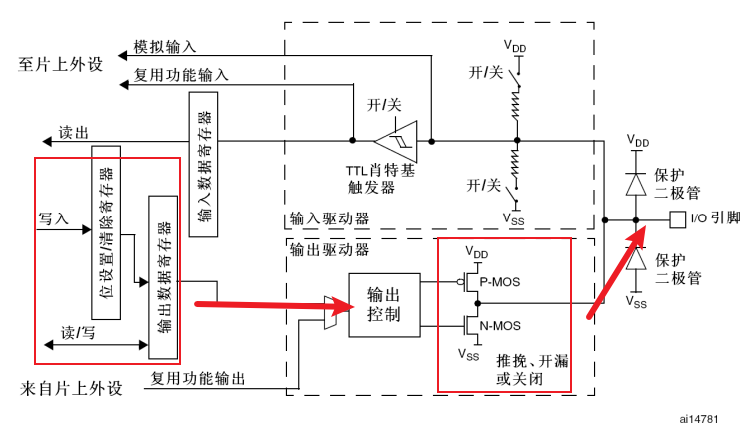

如下图:信号输入经过下拉后又经过触发器(施密特)转换成数字信号0、1读取电平。
在这里插入图片描述

3.模拟输入 (GPIO_Mode_AIN)

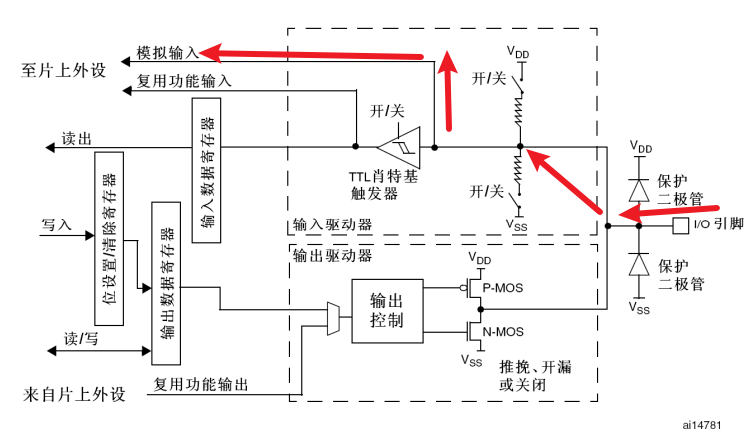

如下图: 主要用作ADC/DAC信号的处理使用,不用经过上下拉电阻也不用经过触发器。

在这里插入图片描述

4.输入浮空 (GPIO_Mode_IN_FLOATING)

如下图:主要用作 IIC,USART 通讯协议上,不经过上下拉电阻,但是经过触发器

在这里插入图片描述

3.输出方式:

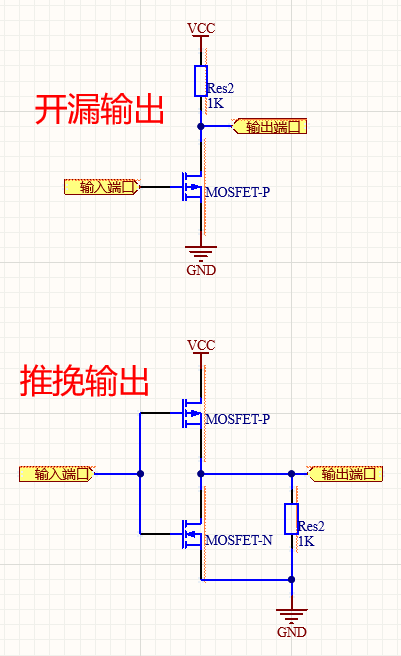

在这里插入图片描述

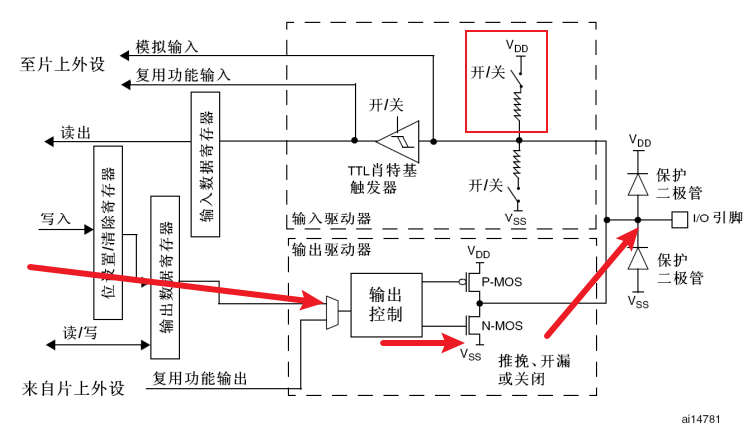

1.开漏输出 (GPIO_Mode_Out_OD)

如下图:一般用在电平不匹配场合,需要外接上拉电阻,当输出高电平时会经过反相器,到N-MOS截止,输出端由上拉电阻将电平拉高。当输出低电平时,N-MOS导通,输出到地,输出低电平。

在这里插入图片描述

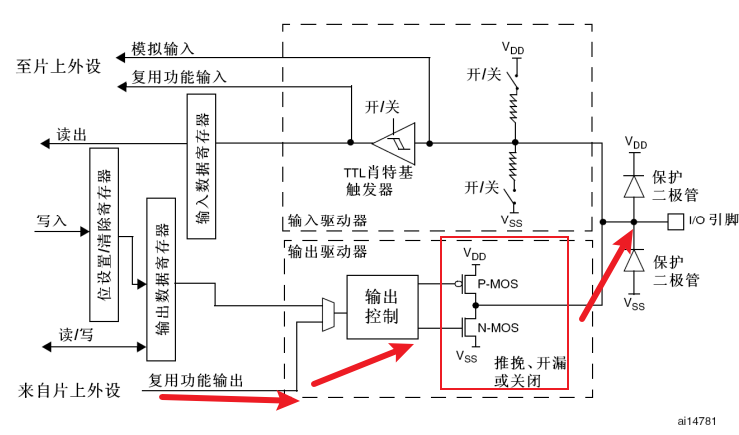

2.开漏复用输出 (GPIO_Mode_AF_OD)

如下图:直接使用了复用功能输出而非寄存器,同样需要上拉电阻,主要提供引脚的第二功能配置等,可用作通IIC等。

在这里插入图片描述

3.推挽式输出 (GPIO_Mode_Out_PP)

如下图:输出信号也是要经过反相器,再经过MOS管的上下来部分作用输出;

当输出为高电平时反相器输出低电平,P-MOS导通N-MOS截止,信号为上拉电阻影响所以输出高电平。

当输出为低电平时反相器输出高电平,N-MOS导通P-MOS截止,信号为下拉电阻影响所以输出低电平。

在这里插入图片描述

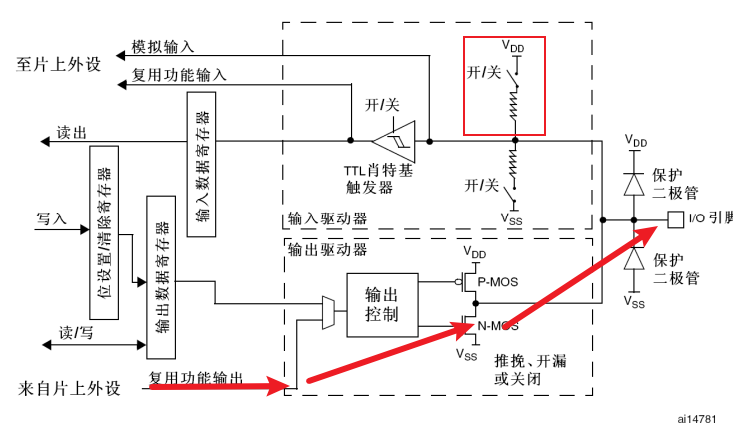

4.推挽式复用输出 (GPIO_Mode_AF_PP)

如下图:直接使用复用功能输出,主要用作引脚的第二功能进行输出,输出同理上下拉。主要用作串口等。

IO_Mode_AF_PP)**

如下图:直接使用复用功能输出,主要用作引脚的第二功能进行输出,输出同理上下拉。主要用作串口等。

在这里插入图片描述
