STK之Commu模块之二-仿真同步卫星与地面站通信显示EIRP分布

通过此次仿真，主要展现1、地面EIRP展示方法；2、通信链路通信质量评估。

一、设置步骤

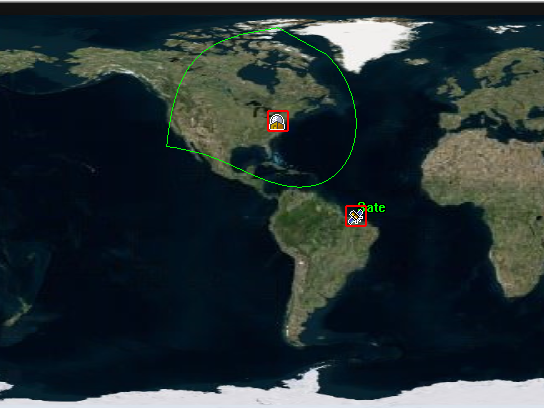

新建场景，添加对象，卫星在美洲上空，地面站建立在美洲，当然可以随意设置卫星和地面站位置，只需可视即可。

模块设置参数有：

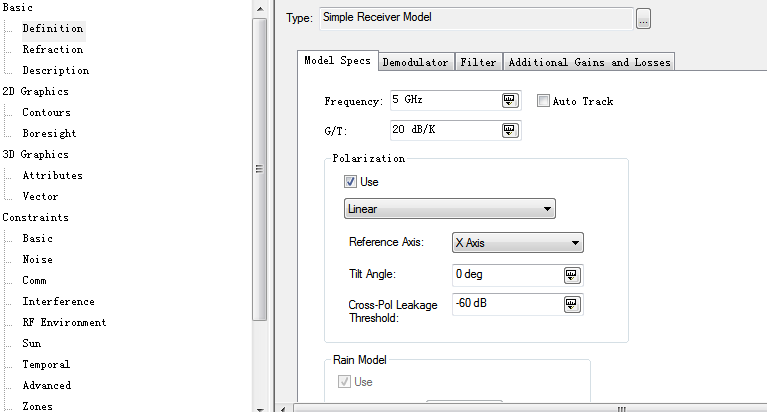

1.接收机：频率5GHz，GT值为20dB/K，调制方式BPSK

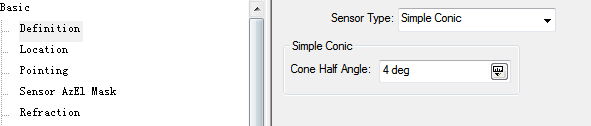

2、传感器：

传感器指向Pointing设置为地面站位置

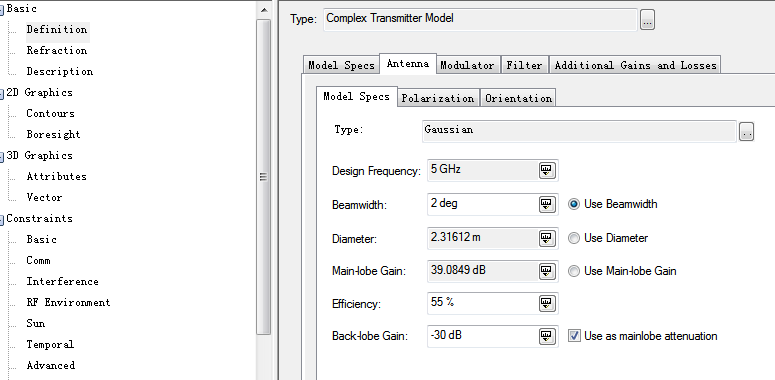

3、发射机

发射机依附于传感器，类型为复杂传感器模型，调制方式BPSK

天线效率设置为55%，2度波束宽度

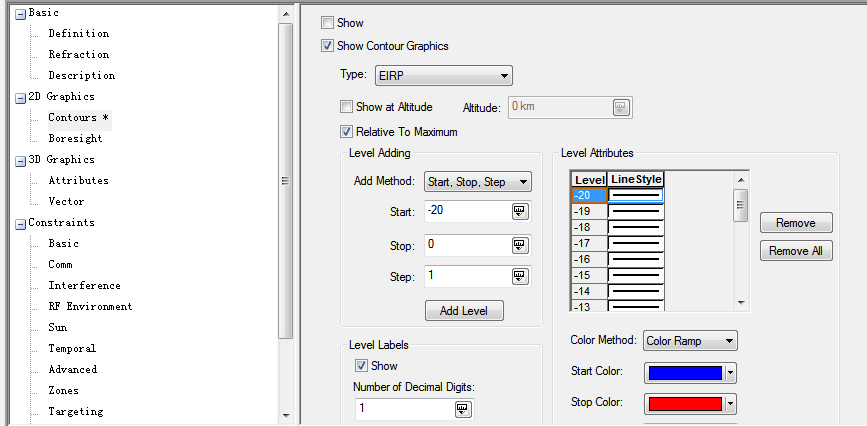

Contours选项设置为显示EIRP等高线，Start-Stop设置为-20到0，步进为1.

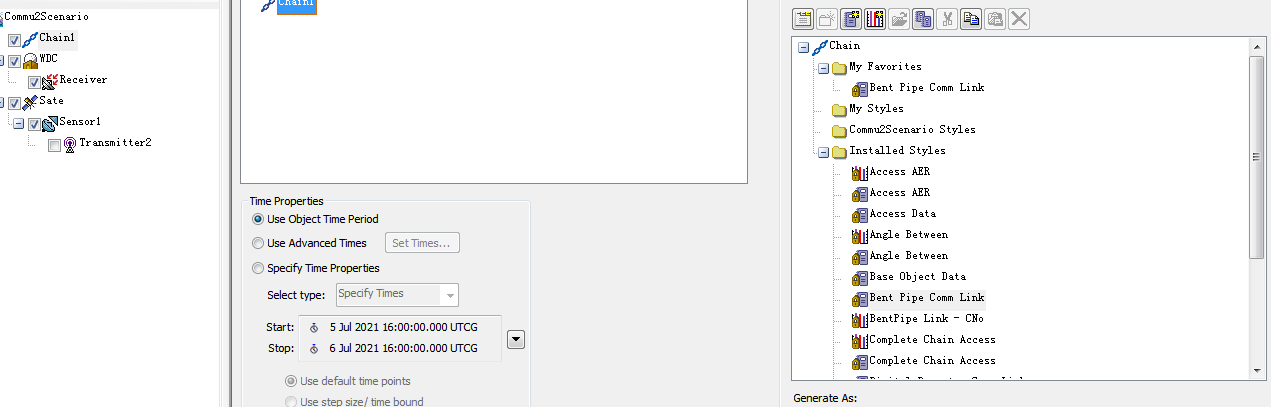

4、Chain设置

按照发射机、接收机顺序添加

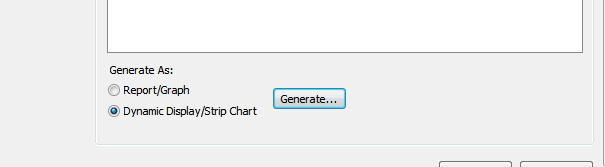

再选中Chain点击Report & Graphic Manager中 Bent Type Comm Link选项，选中Dynamic Display点击Generate，即可查看仿真性能结果。

二、效果

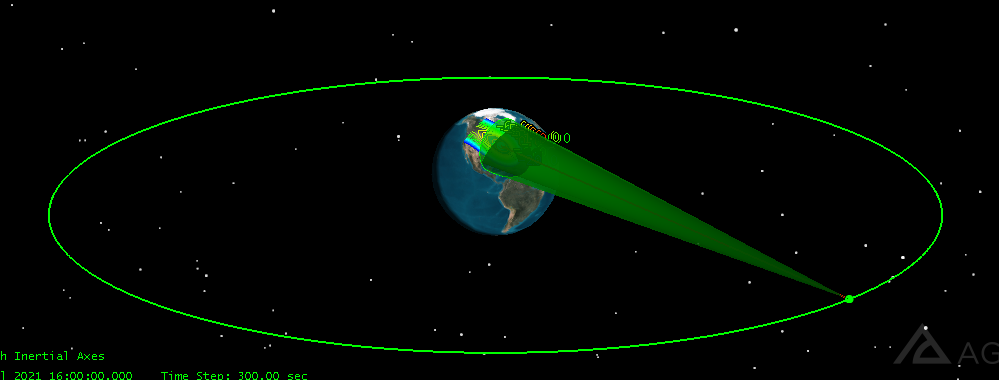

三维显示

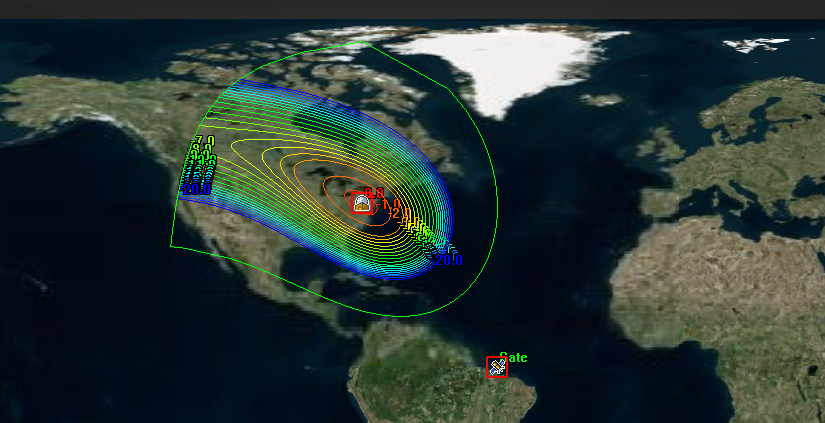

二维显示

通信性能结果：

Time (UTCG):              5 Jul 2021 16:00:00.000
Xmtr Power1 (dBW):        30.000
Xmtr Gain1 (dB):          39.0849
EIRP1 (dBW):              69.085
Prop Loss1 (dB):          198.1100
Rcvd. Frequency1 (GHz):   5.000000
Rcvd. Iso. Power1 (dBW):  -129.025
Flux Density1 (dBW/m^2):  -93.590050
g/T1 (dB/K):              20.000000
C/No1 (dB*Hz):            119.574004
Bandwidth1 (kHz):         32000.000
C/N1 (dB):                44.5225
Eb/No1 (dB):              47.5328
BER1:                     1.000000e-30

Tips：

双击地面站标志进入属性设置页面，再点二维显示界面，单机地图某个区域可以实时改变地面站位置，观察不同地面站位置对EIRP分布的影响
