概述

参考书目：《网络设备互联技术》梁广民王隆杰编著

一、填空题

计算机网络的目的是实现资源共享、实时通信。
计算机网络是使用通信设备和通信线路把计算机连接起来的。
常见的网络拓扑结构有总线型、星型、环形，新建的的网络建议使用星型拓扑结构。
以太网使用CSMA/CD介质访问控制方法，没有冲突存在的介质访问控制方法是令牌。
集线器是第一层设备，交换机是第二层设备，路由器是第三层设备。
路由器能隔离冲突域和广播域。
A、B、C类IP地址的第一个字节范围分别是1~127、128~191、192~223。
子网掩码用来表示IP地址中哪部一分是网络地址，哪一部分是主机地址。
网络地址是主机位全0的IP地址，广播地址是主机位全1的IP地址。
VLSM是指可变长度子网掩码。
路由器的两大功能是路由和交换。
配置路由器时，计算机的串口和路由器的Console接口连接使用反转线。
路由器有用户模式和特权模式，使用enable和disable命令可以相互切换。
刚出厂的路由器开机后会进入到一种称为setup模式，使用Ctrl+C键可以退出这种模式。使用Ctrl+P键可以重用上一条命令。
TFTP协议使用传输层的UDP协议。
配置寄存器的值为0x2102，则路由器会从Flash查找IOS。
回复路由器的密码时，要先把配置寄存器的值改为0x2142。
ping命令可以用来测试网络层的连通性，而telnet命令可以测试应用层的连通性。
no ip domain-lookup命令可以使得路由器不使用DNS服务器。
Cisco设备特有的、用来查找相邻设备的协议是CDP，该协议是OSI第二层协议。
使用ip route命令配置静态路由。
实验室中，在DCE上要使用clock rate命令。
show ip route命令可以查看路由表。
存根网络中，采用默认路由最为简便。
在同一AS中交换路由信息的协议称为IGP(内部网关协议)。
路由协议的管理距离值越小，该协议优先级越高。
路由协议优先采用度量值小的路由。
距离向量路由协议，避免路由环路的措施有定义最大跳数、路由毒化、水平分割、触发更新、抑制计时器。
常见的距离向量路由协议包括RIP和IGRP。
RIP路由协议采用UDP520端口发送路由更新。
RIP更新周期为30秒，IGRP更新周期为90秒。
RIP用跳数作为度量值。
RIP的管理距离是120；IGRP的管理距离是100；EIGRP的管理距离是90。
RIP支持等价负载均衡，默认路径为4条。
如果路由器的一个端口只接受路由更新，不发送路由更新，这个端口称为
被动接口。
Cisco私有的路由协议包括IGRP和EIGRP。
EIGRP路由协议的可行性条件是AD<FD。 EIGRP运行时，建立邻居表、拓扑表和路由表三张表。
RIPv2的组播更新地址是224.0.0.9，EIGRP的组播更新地址是224.0.0.10。
IGRP和EIGRP路由协议支持非等价负载均衡。
RIPv2支持明文和MD5认证。
OSPF是一种典型的链路状态路由协议。
OSPF路由协议的管理距离是110；OSPF路由协议采用Cost作为度量标准。
OSPF路由器利用SPF(最短路径优先)算法，独立地计算出到达任意目的地的路由。
默认情况下，快速以太网的开销是1。
OSPF将网络划分为四种类型：广播多路访问型、非广播多路访问型、点到点型、点到多点型。
Ethernet的Hello Interval为10秒，Dead Interval为40秒。
NBMA网络的Hello Interval为30秒，Dead Interval为120秒。
OSPF路由器可以周期性发送Hello包来建立和维持邻接关系。
当DR和BDR需要发送一个LSU时，它会将更新发送给组播地址224.0.0.5。
OSPF接口优先级的范围是0~255。
OSPF路由进程process-id必须指定范围在1~65535。
网络区域ID为0或0.0.0.0的区域称为主干区域。
Show ip ospf neighbors命令用来查看邻居及其状态。
OSPF通过简单口令认证和信息摘要认证两种方法启用认证功能。
OSPF路由器的类型分为内部路由器、主干路由器、区域边界路由器、自治系统边界路由器。
OSPF区域类型包括标准区域、主干区域、末节区域、完全末节区域、次末节区域。
NSSA区域负责把LSA Type 7转换成LSAType。
OSPF路由汇总的两种类型包括区域间路由汇总和外部路由汇总。
ACL是一种判断语句的集合。
ACL分为标准ACL和扩展ACL两种类型。
当应用访问控制列表时，以路由器为参照体区分in和out方向。
ACL最后一条隐含deny any。 any的含义：255.255.255.255；host的含义：只表示一台主机。
标准ACL应该靠近目的地址；扩展ACL应该靠近源地址。
标准ACL的标号范围是1_{99==；扩展ACL的标号范围是==100}199。
反向访问控制列表格式在配置好的扩展访问列表最后加上established即可。
利用标准ACL可以控制Telnet会话，把ACL关联到虚拟端口上使用的命令是access-class。
交换机收到帧后，对帧的处理有转发、过滤和泛洪三种方式。
交换机转发数据帧有三种方式：存储转发、直接转发和无碎片。
机的VTP模式可以分为三种：服务器模式、透明模式和客户机模式。
VLAN间的通信要借助第三层的设备。
环路的存在，会导致广播风暴、多帧复制和CAM表不稳定问题。
交换机的桥ID由网桥优先级和MAC地址组成。
选举根桥时，具有较小值的桥ID的交换机会称为根桥。
100Mbps链路的新STP Cost为19。
STP收敛后根口和指定口是处于转发状态的。
决定指定口时，会按最低的根桥ID、最低的根路径代价、最低发送者桥ID、最低发送者端口ID顺序考虑和因素。
默认时，转发延迟为15秒，Hello时间为2秒，BPDU的存活时间为20秒。
STP中，交换机的端口有阻断、监听、学习和转发状态。
Etherchannl协商协议有PAGP和LACP两种协议。
为了使计算机一开机就可以使用交换机的接口，需要在portfast接口上配置特性。

二、简答题

频谱测量的方法有哪几种？列表描述其原理与优缺点。

频谱测量的方法有多通道滤波器型频谱测量、快速傅里叶变换型频谱测量、显示扫频型频谱测量、调谐滤波器型频谱测量和扫频超外差型频谱测量。

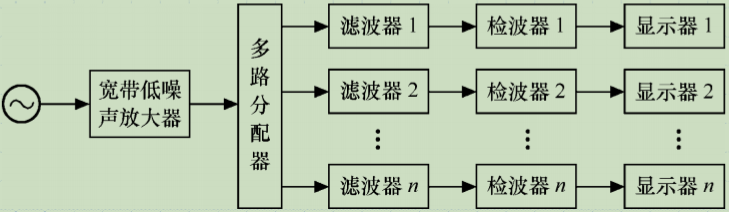

①多通道滤波器型频谱测量：
优点：瞬时检测，能显示瞬变和不确定信号，测量速度快，动态范围宽等
缺点：工作频率范围低，代价昂贵

②快速傅里叶变换型频谱测量：
优点：快速捕捉信号；能够分析非周期信号；相位测量
缺点：模数转换器的速度限制了FFT型频谱分析仪的频率上限

③显示扫频型频谱测量：
优点：与多通道滤波器型频谱测量相比减少了显示器的数量，节约了成本
缺点：不能显示随机信号的实时频谱分布情况，主要用于周期和准周期信号测量

④调谐滤波器型频谱测量：
优点：结构简单，价格低廉
缺点：灵敏度低，分辨力差

④扫频超外差型频谱测量：
优点：测量频率范围宽；测量带宽宽
缺点：不能测量相位；不能测量瞬态信号

什么是峰值功率、平均功率，它们有何关系？

峰值功率指电源短时间内能达到的最大功率。
平均功率指瞬时功率在一周期内的平均值，又称为有功功率，简称功率。在发射机中，平均功率是指在正常工作情况下，发射机在与所遇到的最低频率周期相比的足够长的时间间隔内，供给天线馈线的平均功率。
平均功率与峰值功率的关系： $P_{peak}=frac{P_{avg}}{eta}$ ，( $P_{peak}$ 指峰值功率， $P_{avg}$ 指平均功率， $η$ 指占空比)。

平均功率的测量方法有哪些？列表说明优缺点。

平均功率的测量方法按照原理可分为：热敏电阻法、热电偶法、量热计和二极管法。

测量名称	优点	缺点
热敏电阻法	对温度十分敏感，广泛的用于微瓦和毫瓦级的功率测量	测试的功率范围太小
热电偶法	灵敏度高、响应速度快、动态范围宽、噪声低，零点漂移小	过载能力差
量热计	准确度高、可靠性好、动态范围打、阻抗匹配好	结构和测试技术复杂，对环境温度和测试设备要求苛刻
二极管法	效率高，频率特性好	结构脆弱、一致性差、稳定性不好

峰值功率的测量方法有哪些？

测量脉冲峰值的功率的方法有脉冲功率计法、平均功率法、取样比较法、连续波比较法和射频替代法。
其中平均功率法分为：①低电平射频脉冲功率测量 ②高电平射频脉冲功率测量

误码对通信链路产生的实际影响可以通过哪个指标来表示？

可以通过误码率来表示，误码率是指在测量期间传输出错的码元数与传输的总码元数之比。 $BER=frac{f_B}{n_B}=frac{f_B}{tv}$

考虑到各类业务中误码影响的差异和误码发生形式的不同，主要有哪些误码特性评定、度量方法？

对于随机误码偶然发生、不成群出现的长途有线数字传输系统，其误码特性可
用长期平均误比特率表征。
对于一些易受外界环境影响的数字网络，可以采用误码的时间百分数来评定。
对于数据业务而言，往往比较关心适合于下述评定方法：在测量时间 $T_L$ 内无误码秒所占的时间百分数 $n (% E F S)$ 或有误码秒所占的时间百分数 $(% E S)$ 。

误码检测器主要由哪几个部分构成？各部分的功能是什么？

无码检测器由接收电路、无码检测电路、计数器、参考码型发生电路和同步电路组成。
接收到电路后产生伪随机模拟测试信号并将其与发射后接收回来的信号进行比较，以计算出传输介质的误码率。

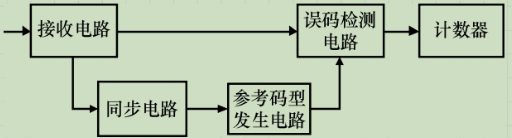

误码检测器原理图：

造成光纤衰减的主要因素有哪些？

造成光纤衰减的主要因素有：本征、弯曲、挤压、杂质、不均匀和对接等。
①本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。
②弯曲：光纤弯曲时部分光纤内的光会因散射二损失掉，造成的损耗。
③挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。
④杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。
⑤不均匀：光纤材料的折射率不均匀造成的损耗。
⑥对接：光纤对接时产生的损耗，如：不同轴、端面与轴心不垂直、端面不平、对接心径不匹配和熔接质量差等。
⑦人为衰减：在实际的工作中，有时也有必要进行人为的光纤衰减，如用于光通信系统中的调试光功率性能、调试光纤仪表的定标校正，光纤信号衰减的光纤衰减器。

抖动和漂移对数字光纤通信系统有什么影响？如何测量？

对数字编码的模拟信号，在解码后数字流的随机抖动使恢复后的样值具有不规则的相位，从而造成输出模拟信号的失真，形成所谓抖动噪声。
在再生器中，定时的不规则使有效判决点偏离接收眼图的中心，从而降低了再生。
在光同步数字传输网中，像同步复用器等配有缓存器的网元，过大的输入抖动会造成缓存器的溢出或取空，从而产生滑动损伤。

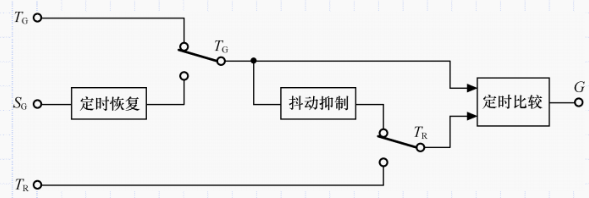

抖动测量原理图：

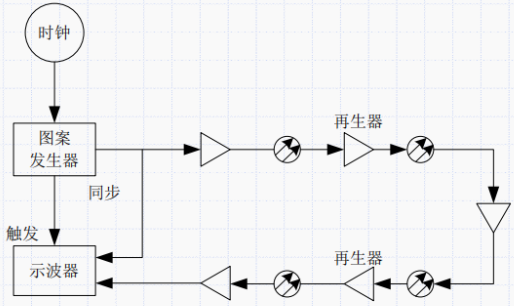

漂移测量原理图：

什么是眼图？它有什么用？如何观察眼图？

眼图是一系列数字信号在示波器上累积而显示的图形，它包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而估计系统优劣程度，因而眼图分析是高速互连系统信号完整性分析的核心。
眼图观察的方法为：示波器采用外触发，即外触发信号用接收时钟，在判决再生器之前测量。

什么是消光比？如何测量？

消光比，是指激光器在发射全“1”码时的光功率 $P_1$ 与全“0”码时发射的光功率 $P_0$ 之比，可表示为 $EXT=10lgfrac{P_1}{P_0}$ (dB)。

什么是网络测量？其体系结构如何划分？

网络测量，是指遵照一定的方法和技术，利用软件或硬件工具来测试或验证表征网络性能指标的一系列活动的总和。
其体系结构可以按照指标内容、协议层以及测试范畴进行划分。

试从指标内容、协议层次和测试对象3个角度考虑，网络测量都有哪些指标？

按指标内容划分：
（1）连通性（2）吞吐量（3）分组转发率（4）带宽（5）信道利用率（6）瓶颈带宽（7）可用带宽（8）带宽利用率（9）包丢弃数（10）包丢弃率（11）时延（12）时延抖动（13）批量传输容量
按协议层划分：
（1）物理层协议指标：该类指标反映了物理设备的物理层特性。
（2）链路层协议指标：该类指标反映了以帧为基础的链路层特性。
（3）网络层协议指标：该类指标反映了以IP包为基础的网络层特性。
（4）传输层协议指标：该类指标反映了端到端的通信连接特性。
（5）应用层协议指标：该类指标反映了为用户提供端到端应用服务的特性
按测试范畴划分：
（1）网络节点指标（2）网络链路指标（3）网络路径指标（4）网络性能指标

网络测量的关键技术有哪些？

网络测量的关键技术包括：探测分组的选择、“噪声”分组的过滤、测试点的选择、业务模型分析以及时钟的同步。

举例说明主动测量和被动测量各有什么优缺点？

主动测量：
优点：可以主动发送测量数据，对测量过程的可控制性比较高，比较灵活机动，并易于对端到端的性能进行直观的统计；
缺点：是注入测量流量本身就改变了网络的运行情况，即改变了被测对象本身，使得测量的结果与实际情况存在一定的偏差，而且注入网络的测量流量还可能会增加网络的负担。
被动测量：
优点：理论上它不产生流量，不会增加网络的负担；
其缺点：基本上是基于对单个设备的监测，很难对网络端到端的性能进行分析，并且可能实时采集的数据量过大，且存在用户数据泄漏等安全性问题。
