概述

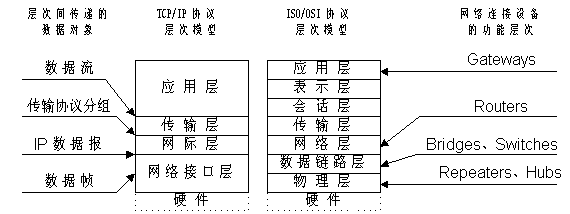

网关，路由器

不同层次的网络连接设备

1、物理层 ：中继器（Repeater）和集线器（Hub）。用于连接物理特性相同的网段，这些网段，只是位置不同而已。Hub 的端口没有物理和逻辑地址。

2、逻辑链路层 ：网桥（Bridge）和交换机（Switch）。用于连接同一逻辑网络中、物理层规范不同的网段，这些网段的拓扑结构和其上的数据帧格式，都可以不同。 Bridge和Switch的端口具有物理地址，但没有逻辑地址。

3、网络层 ：路由器（Router）。用于连接不同的逻辑网络。Router的每一个端口都有唯一的物理地址和逻辑地址。

4、应用层 ：网关（Gateway）。用于互连网络上，使用不同协议的应用程序之间的数据通信，目前尚无硬件产品。

前两者属于OSI和TCP/IP模型的最低层，即物理层，起到数字信号放大和中转的作用。

中继器(REPEATER) ，中继器是位于第1层（OSI参考模型的物理层）的网络设备。当数据离开源在网络上传送时，它是转换为能够沿着网络介质传输的电脉冲或光脉冲的——这些脉冲称为信号（signal）。当信号离开发送工作站时，信号是规划的，而且很容易辨认出来。但是，当信号沿着网络介质进行传送时，随着经过的线缆越来越长，信号就会变得越来越弱，越来越差。中继器的目的是在比特级别对网络信号进行再生和重定时，从而使得它们能够在网络上传输更长的距离。它用来延长网络距离的互连设备。（局域网络互连长度是有限制，不是无限，例如在10M以太网中，任何两个数据终端设备允许的传输通路最多为5个中继器、4个中继器组成）。REPEATER可以增强线路上衰减的信号，它两端即可以连接相同的传输媒体，也可以连接不同的媒体，如一头是同轴电缆另一头是双绞线。

集线器(HUB) 实际上就是一个多端口的中继器，它有一个端口与主干网相连，并有多个端口连接一组工作站。它应用于使用星型拓扑结构的网络中，连接多个计算机或网络设备。集线器又分成：1 能动式，2 被动式，3 混合式。1 动能式：对所连接的网络介质上的信号有再生和放大的作用，可使所连接的介质长度达到最大有效长度，需要有电源才能工作，目前多数HUB为此类型。2 被动式只充当连接器，其不需要电源就可以工作，市场上已经不多见。3 混合式：可以连接多种类型线缆，如同轴和双绞线。

集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。这种方式就是共享网络带宽。

以下是集线器最为重要的特性：

·放大信号
·在整个网络传播信号
·无需过滤
·无需路径判定或交换
·用作网络会集点

中继器与集线器的区别在于连接设备的线缆的数量。一个中继器通常只有两个端口，而一个集线器通常有4至20个或更多的端口。

网桥和交换机属于OSI和TCP/IP的第二层，即数据链路层。数据链路层的作用包括数据链路的建立、维护和拆除、帧包装、帧传输、帧同步、帧差错控制以及流量控制等。

网桥(BRIDGE) 工作在数据链路层，将两个局域网（LAN）连起来，根据MAC地址（物理地址）来转发帧，可以看作一个“低层的路由器”（路由器工作在网络层，根据网络地址如IP地址进行转发）。它可以有效地联接两个LAN，使本地通信限制在本网段内，并转发相应的信号至另一网段，网桥通常用于联接数量不多的、同一类型的网段。

网桥通常有透明网桥和源路由选择网桥两大类。
1、透明网桥
简单的讲，使用这种网桥，不需要改动硬件和软件，无需设置地址开关，无需装入路由表或参数。只须插入电缆就可以，现有LAN的运行完全不受网桥的任何影响。
2、源路由选择网桥
源路由选择的核心思想是假定每个帧的发送者都知道接收者是否在同一局域网（LAN）上。当发送一帧到另外的网段时，源机器将目的地址的高位设置成1作为标记。另外，它还在帧头加进此帧应走的实际路径。

以下是网桥的一些重要特性：

·网桥比集线器更为智能。它只运行在第2层，就是说，它能分析传入的帧，并且能基于寻址信息进行转发或丢弃它们。
·网桥在两个或多个LAN分段之间收集和转发分组。
·网桥创建更多的冲突域，使得多台设备能同时无冲突地发送。
·网桥维持MAC地址表，称为网桥表。

交换机(SWITCH) 是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。广义的交换机就是一种在通信系统中完成信息交换功能的设备。

在计算机网络系统中，交换概念的提出是对于共享工作模式的改进。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部地址表中。

使用交换机也可以把网络“分段”，通过对照地址表，交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。

总之，交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。

其实SWITCH的前身就是网桥。交换机是使用硬件来完成以往网桥使用软件来完成过滤、学习和转发过程的任务。SWITCH速度比HUB快，这是由于HUB 不知道目标地址在何处，发送数据到所有的端口。而SWITCH中有一张路由表，如果知道目标地址在何处，就把数据发送到指定地点，如果它不知道就发送到所有的端口。这样过滤可以帮助降低整个网络的数据传输量，提高效率。但是交换机的功能还不止如此，它可以把网络拆解成网络分支、分割网络数据流，隔离分支中发生的故障，这样就可以减少每个网络分支的数据信息流量而使每个网络更有效，提高整个网络效率。目前有使用SWITCH代替HUB的趋势。

路由器(ROUTER) 位于网络层，用于连接多个逻辑上分开的网络，几个使用不同协议和体系结构的网络。当一个子网传输到另外一个子网时，可以用路由器完成。它具有判断网络地址和选择路径的功能，过滤和分隔网络信息流。一方面能够跨越不同的物理网络类型（DDN、FDDI、以太网等等），另一方面在逻辑上将整个互连网络分割成逻辑上独立的网络单位，使网络具有一定的逻辑结构。

对于不同规模的网络，路由器作用的侧重点有所不同：

1、在主干网上，路由器的主要作用是路由选择。主干网上的路由器，必须知道到达所有下层网络的路径。这需要维护庞大的路由表，并对连接状态的变化作出尽可能迅速的反应。路由器的故障将会导致严重的信息传输问题。

2、在地区网中，路由器的主要作用是网络连接和路由选择，即连接下层各个基层网络单位——园区网，同时，负责下层网络之间的数据转发。

3、在园区网内部，路由器的主要作用是分隔子网。早期的互连网基层单位是局域网（LAN），其中所有主机处于同一个逻辑网络中。随着网络规模的不断扩大，局域网演变成以高速主干和路由器连接的多个子网所组成的园区网。在其中，各个子网在逻辑上独立，而路由器就是唯一能够分隔它们的设备，它负责子网间的报文转发和广播隔离，在边界上的路由器则负责与上层网络的连接。
