概述

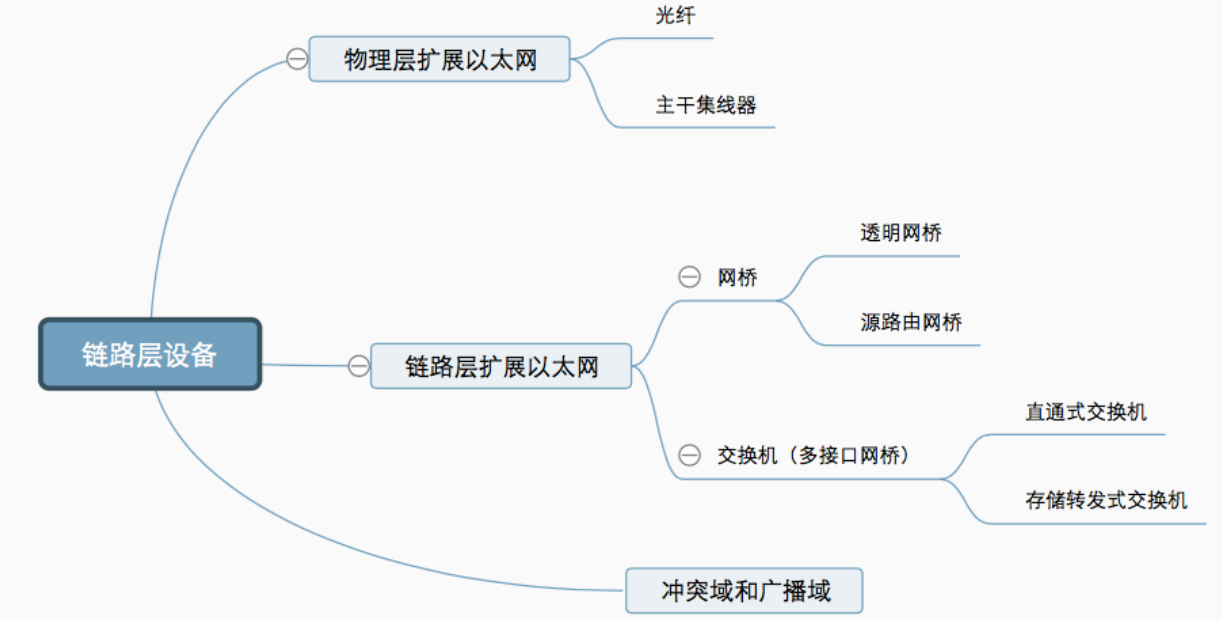

思维导图

在这里插入图片描述

物理层扩充以太网

在这里插入图片描述

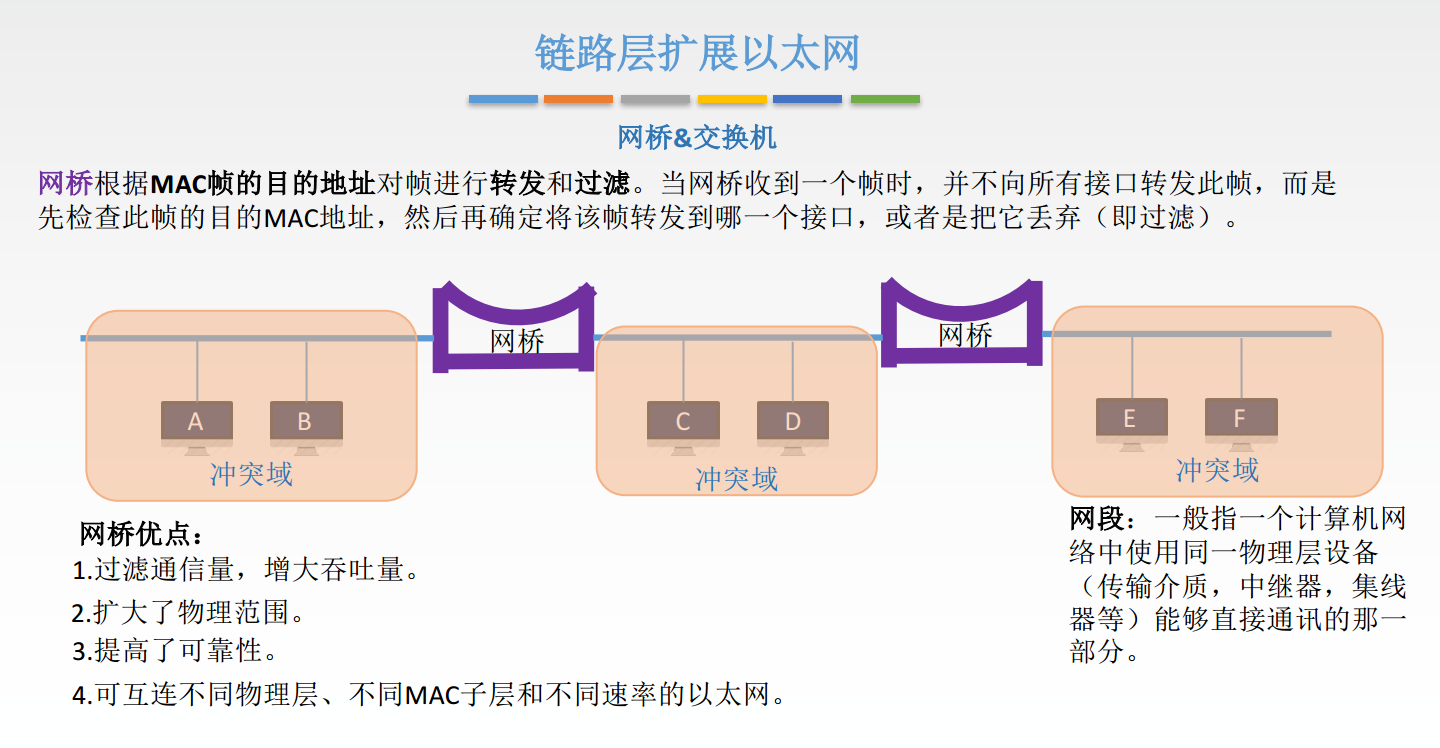

链路层扩充以太网

在这里插入图片描述

网桥

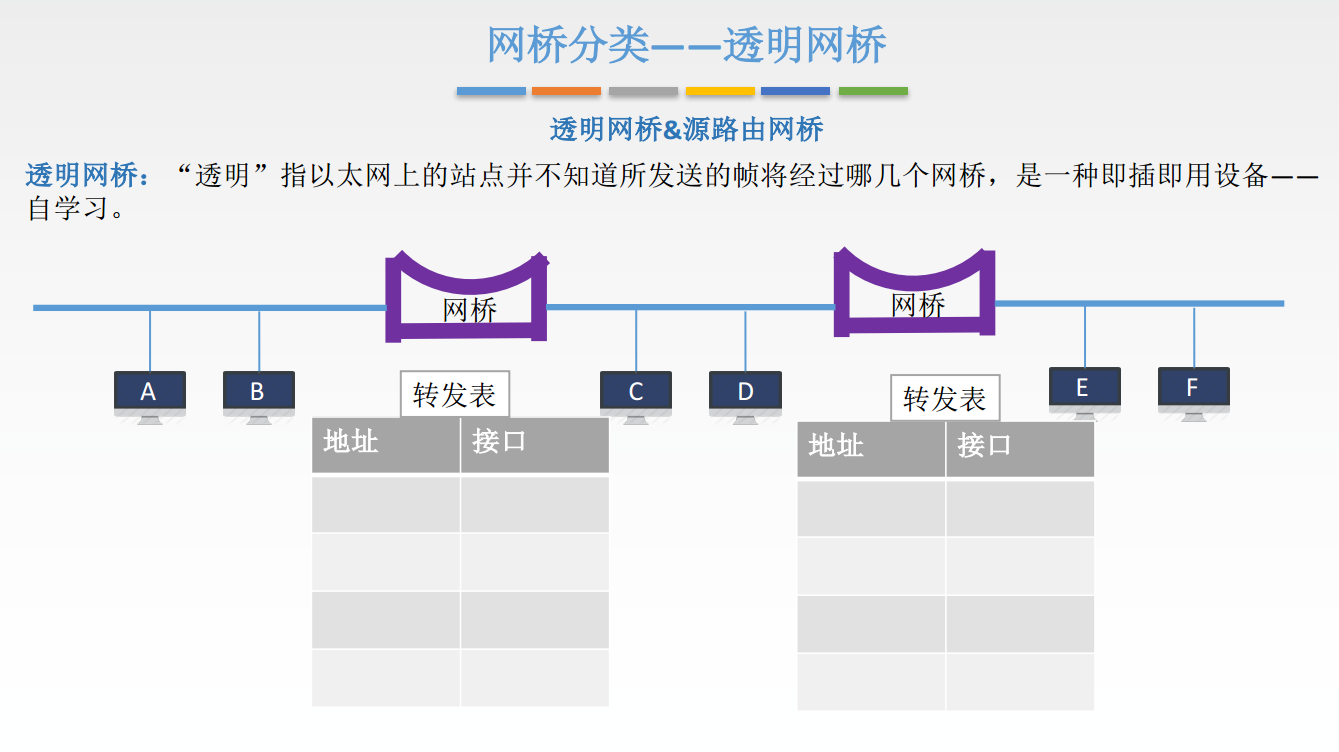

透明网桥

在这里插入图片描述

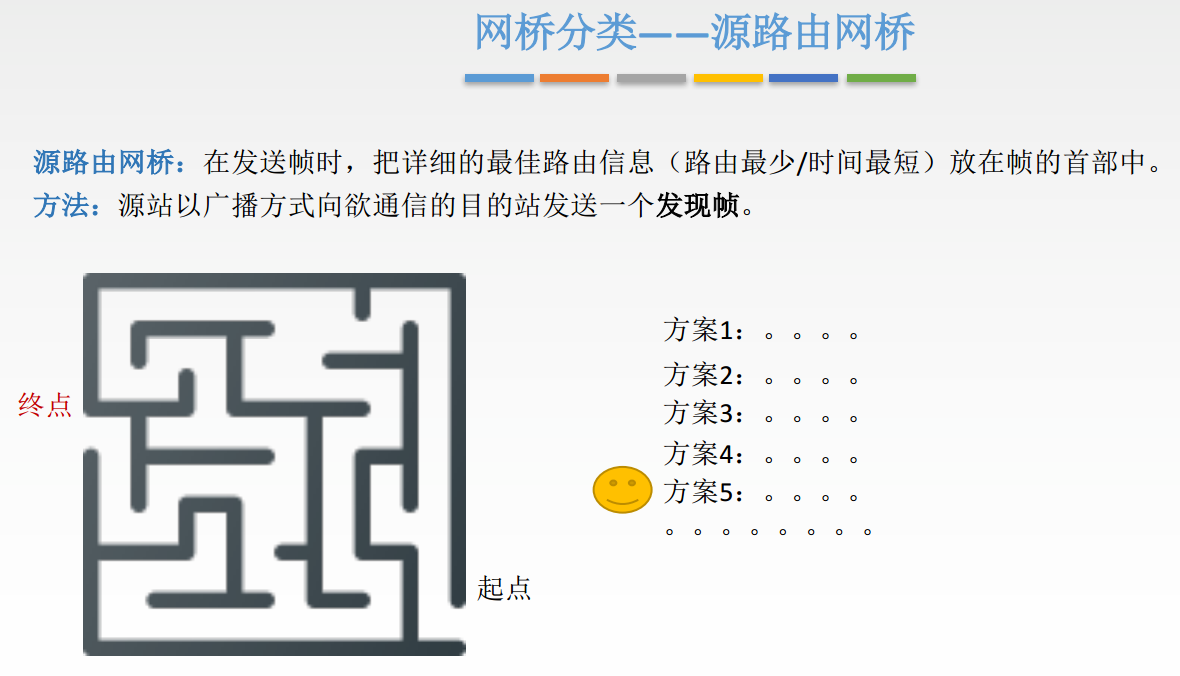

源路由网桥

在这里插入图片描述

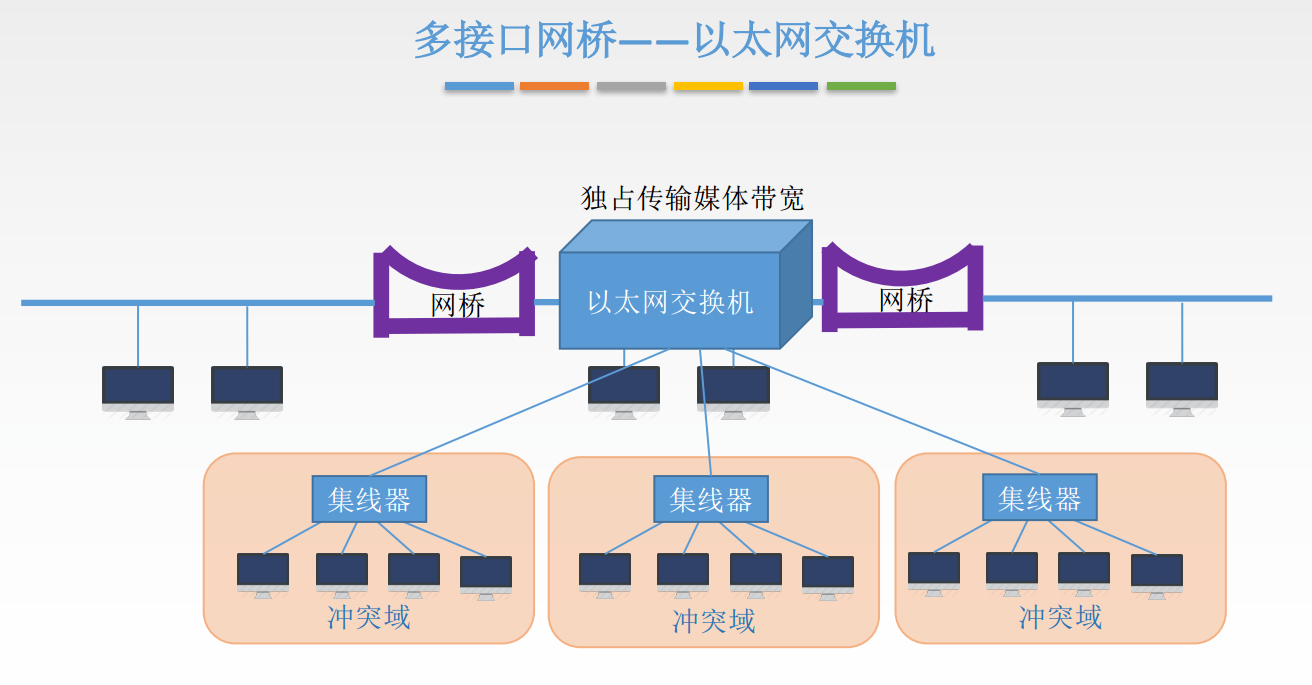

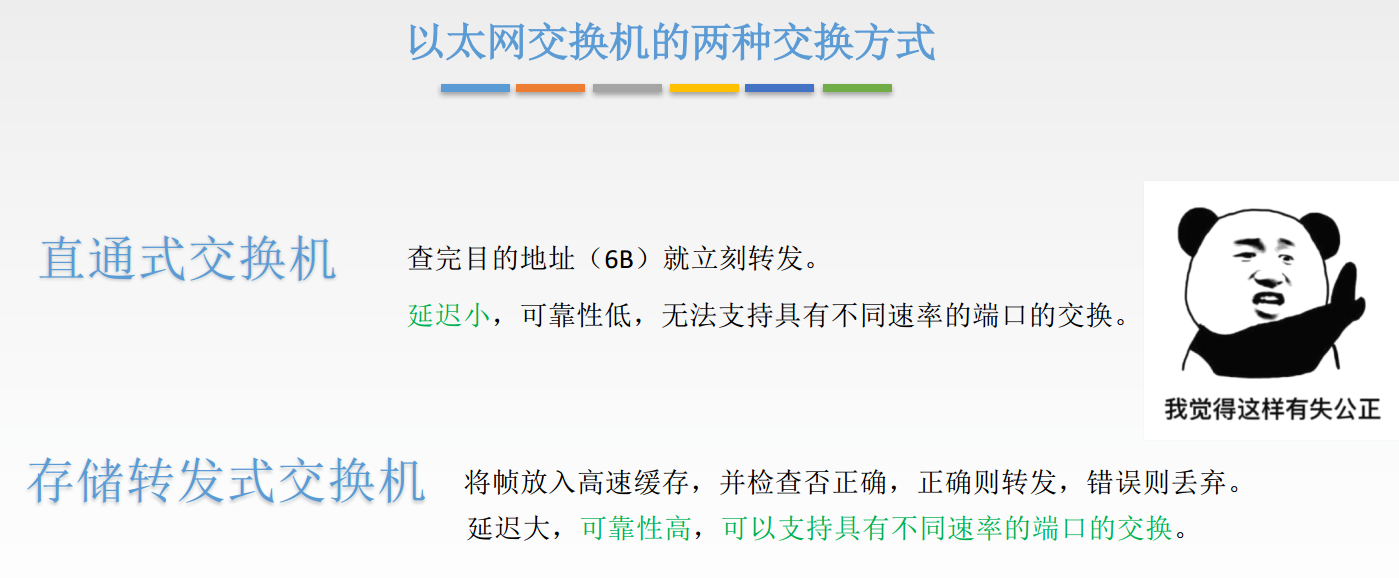

交换机

在这里插入图片描述

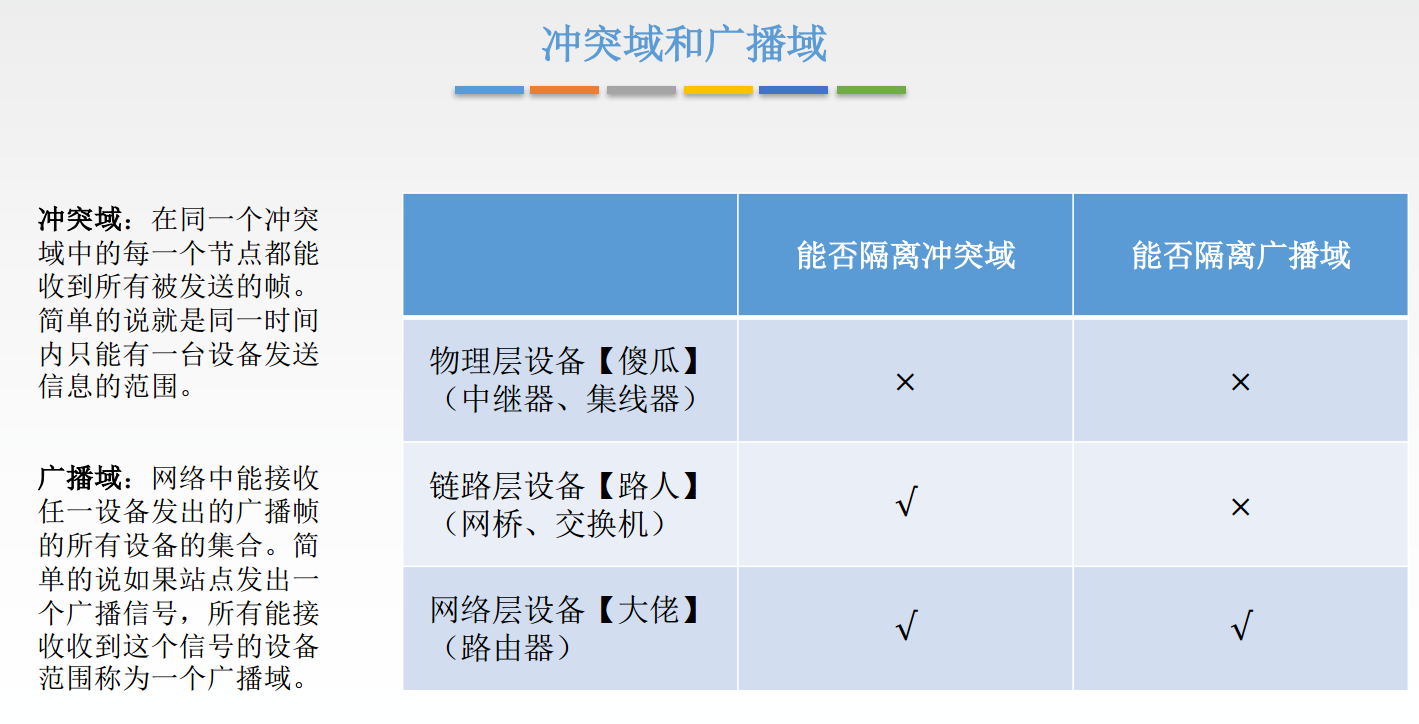

冲突域和广播域

在这里插入图片描述

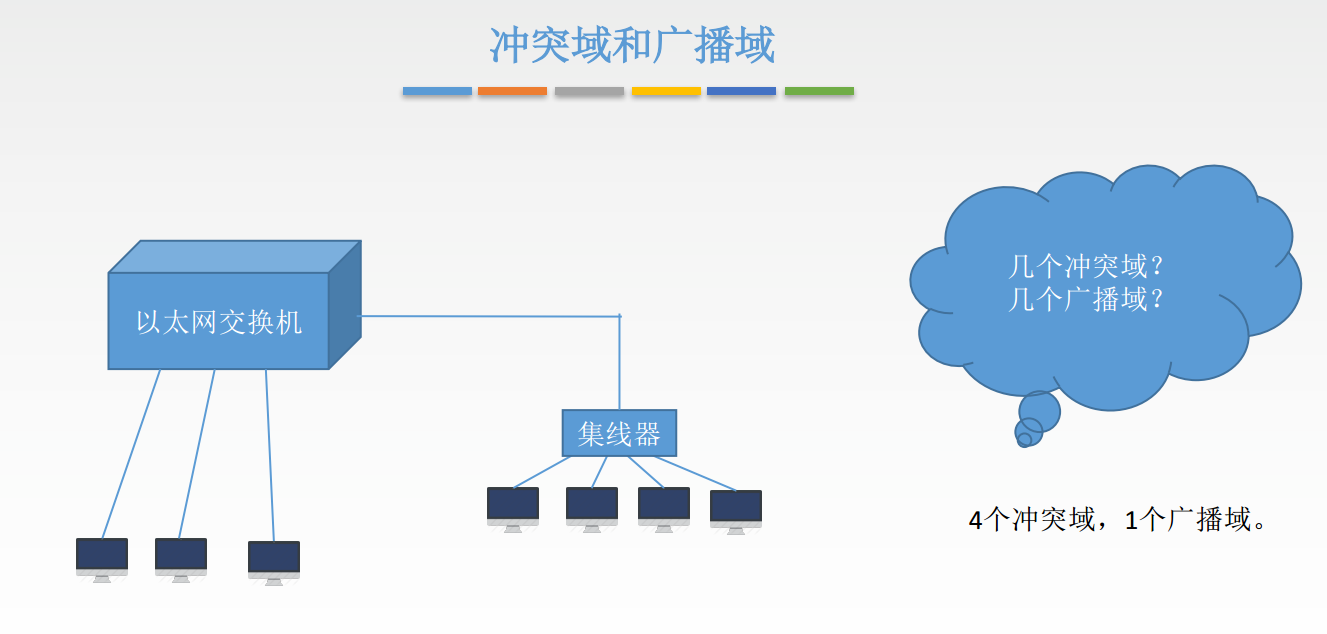

只有路由器才能分割广播域 ，而上图没有路由器所以只有一个广播域。
交换机分割冲突域，有几个口就分割几个冲突域。上图四个口，所以四个冲突域。

巧妙理解:
广播域是OSI模型中第二层的概念，所以Hub、中继器、交换机、网桥等第一，
第二层设备连接的节点被认为都是在同一个广播域。而路由器这样的第三层交换机才可以划分广播域。

而冲突域是OSI模型中第一层的概念，连接同一冲突域的设备有Hub，中继器或者其他进行简单复制信号的设备。
用Hub或者中继器连接的所有节点可以被认为是在同一个冲突域内。
而第二层设备（网桥，交换机），和第三层设备（路由器）都可以划分冲突域。
