概述

笔记来源：尚硅谷Java设计模式（图解+框架源码剖析）

文章目录

桥接模式
- 1、传统方式解决手机操作问题
- 2、桥接模式基本介绍
- 3、桥接模式解决手机操作问题
- 4、JDK 源码分析
- 5、注意事项和细节
- 6、桥接模式其他应用场景

桥接模式

1、传统方式解决手机操作问题

现在对不同手机类型的不同品牌实现操作编程（比如：开机、关机、上网，打电话等），如图：

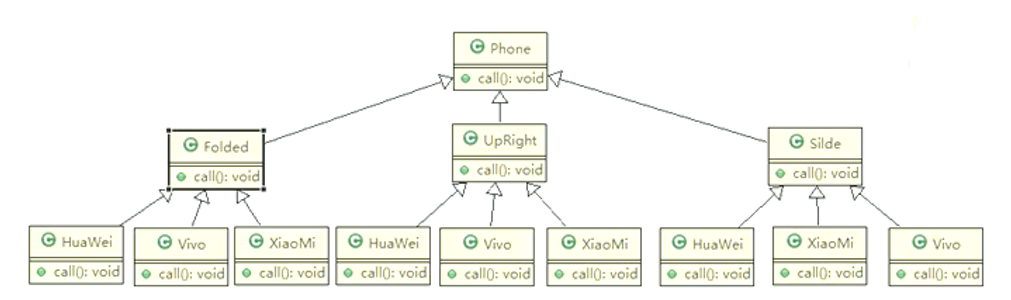

UML 类图

问题分析

扩展性问题（类爆炸）：如果我们再增加手机的样式（旋转式），就需要增加各个品牌手机的类；同样如果我们增加一个手机品牌，也要在各个手机样式类下增加
违反了单一职责原则：当我们增加手机样式时，要同时增加所有品牌的手机，这样增加了代码维护成本
解决方案——使用桥接模式

2、桥接模式基本介绍

桥接模式（Bridge模式）：一种结构型设计模式：将实现与抽象放在两个不同的类层次中，使两个层次可以独立改变
Bridge模式基于类的最小设计原则，通过使用封装、聚合及继承等行为让不同的类承担不同的职责
它的主要特点是把抽象（Abstraction）与行为实现（Implementation）分离开来，从而可以保持各部分的独立性以及应对他们的功能扩展

原理类图

原理类图说明

Client：桥接模式的调用者
Abstraction：Abstraction 充当桥接类，维护了 Implementor，即 ConcreteImplementorA / ConcreteImplementorB
RefinedAbstraction：Abstraction 抽象类的子类
Implementor：行为实现类的接口
ConcreteImplementorA / ConcreteImplementorB：行为的具体实现类
这里的抽象类和接口是聚合的关系，也是调用者和被调用者的关系

3、桥接模式解决手机操作问题

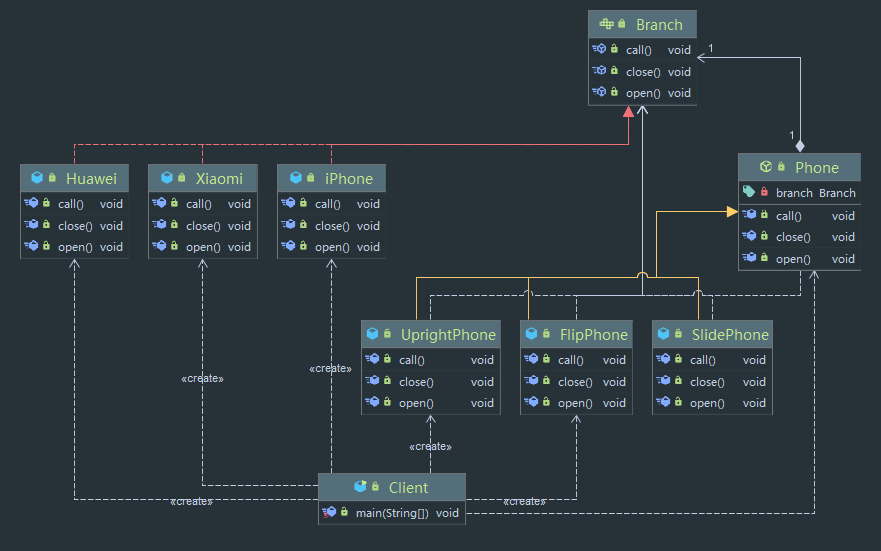

UML 类图

核心代码

// 行为接口——品牌接口
public interface Branch {
    void open();

    void call();

    void close();
}
// 行为实现类——华为品牌
public class Huawei implements Branch {
    @Override
    public void open() {
        System.out.println("华为手机开机");
    }

    @Override
    public void call() {
        System.out.println("华为手机打电话");
    }

    @Override
    public void close() {
        System.out.println("华为手机关机");
    }
}
// 行为实现类——小米品牌
public class Xiaomi implements Branch {
    @Override
    public void open() {
        System.out.println("小米手机开机");
    }

    @Override
    public void call() {
        System.out.println("小米手机打电话");
    }

    @Override
    public void close() {
        System.out.println("小米手机关机");
    }
}
// 行为实现类——苹果品牌
public class iPhone implements Branch {
    @Override
    public void open() {
        System.out.println("苹果手机开机");
    }

    @Override
    public void call() {
        System.out.println("苹果手机打电话");
    }

    @Override
    public void close() {
        System.out.println("苹果手机关机");
    }
}

// 桥接类——手机抽象类
public abstract class Phone {
    private Branch branch;

    public Phone(Branch branch) {
        this.branch = branch;
    }

    public void open() {
        branch.open();
    }

    public void call() {
        branch.call();
    }

    public void close() {
        branch.close();
    }
}
// 桥接子类——翻盖式手机
public class FlipPhone extends Phone {
    public FlipPhone(Branch branch) {
        super(branch);
        System.out.println("翻盖式手机");
    }

    @Override
    public void open() {
        super.open();
    }

    @Override
    public void call() {
        super.call();
    }

    @Override
    public void close() {
        super.close();
    }
}
// 桥接子类——滑盖式手机
public class SlidePhone extends Phone {
    public SlidePhone(Branch branch) {
        super(branch);
        System.out.println("滑盖式手机");
    }

    @Override
    public void open() {
        super.open();
    }

    @Override
    public void call() {
        super.call();
    }

    @Override
    public void close() {
        super.close();
    }
}
// 桥接子类——直立式手机
public class UprightPhone extends Phone {
    public UprightPhone(Branch branch) {
        super(branch);
        System.out.println("直立式手机");
    }

    @Override
    public void open() {
        super.open();
    }

    @Override
    public void call() {
        super.call();
    }

    @Override
    public void close() {
        super.close();
    }
}

4、JDK 源码分析

JDBC 的 Driver 接口：如果从桥接模式来看，Driver 就是一个接口，下面可以有 MySQL 的 Driver、Oracle 的 Driver，这些就可以当做实现接口类

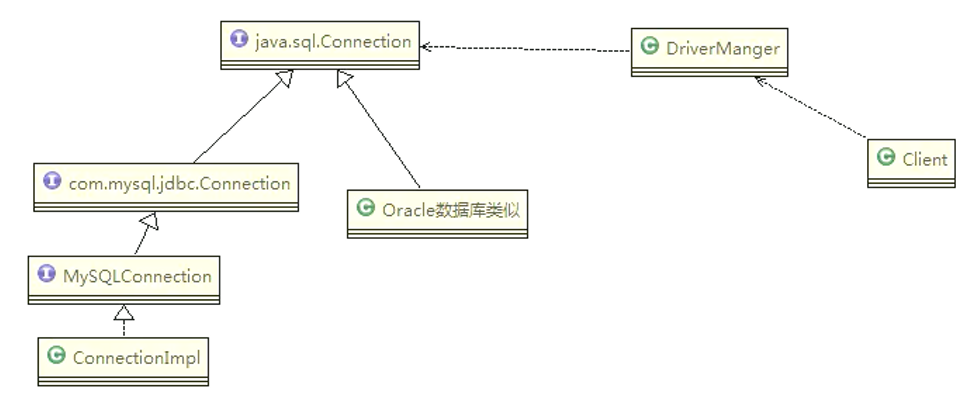

Connection 继承体系

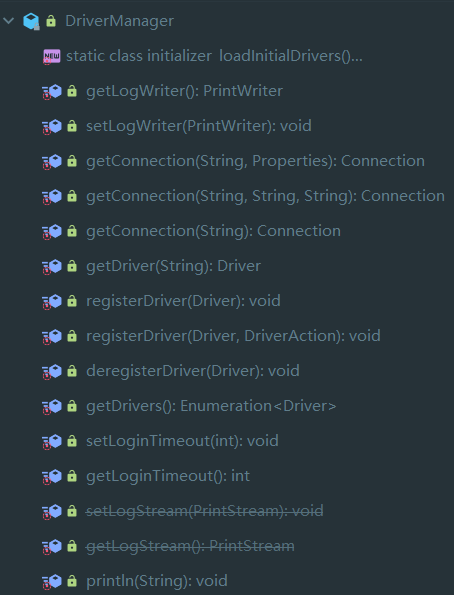

Driver源码

public class Driver extends NonRegisteringDriver implements java.sql.Driver {
    static {
        try {
            java.sql.DriverManager.registerDriver(new Driver());
        } catch (SQLException E) {
            throw new RuntimeException("Can't register driver!");
        }
    }
    public Driver() throws SQLException {
        // Required for Class.forName().newInstance()
    }
}
