概述
剖面线在各类图纸绘制过程中运用广泛，在CAD中画剖面线也是必须掌握的绘图方法。
1、打开所需绘制剖面线的图形文件。

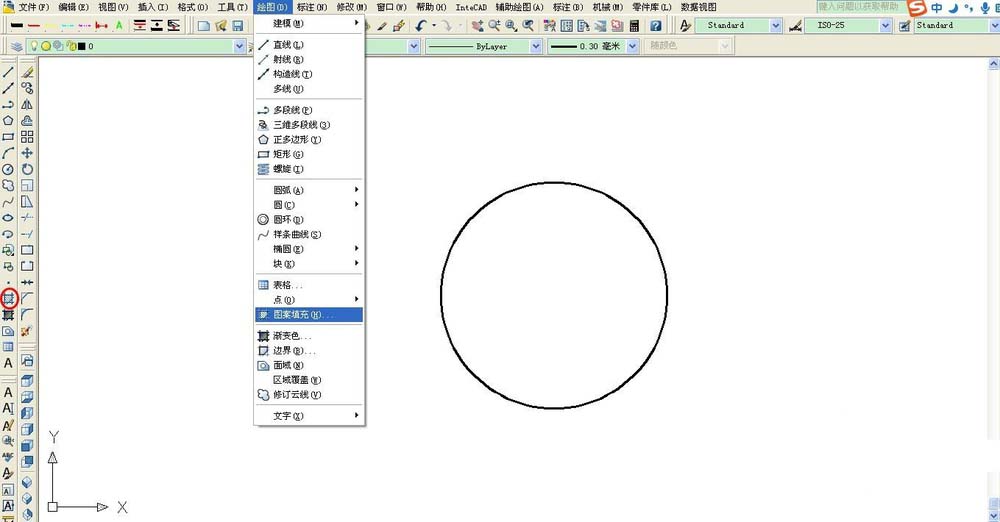

2、在工具栏绘图中找到团填充功能，或在工具栏中直接找到团填充图标，如圈选所示。

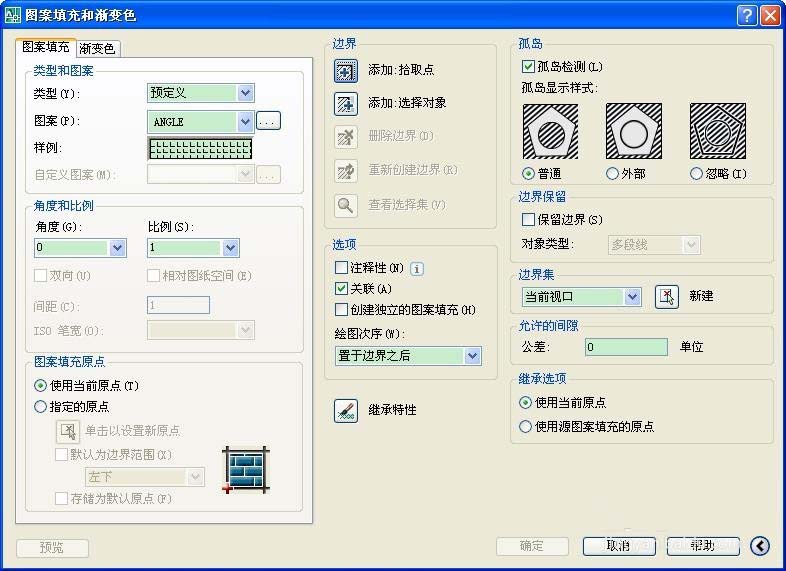

3、打开图案填充和渐变色窗口。

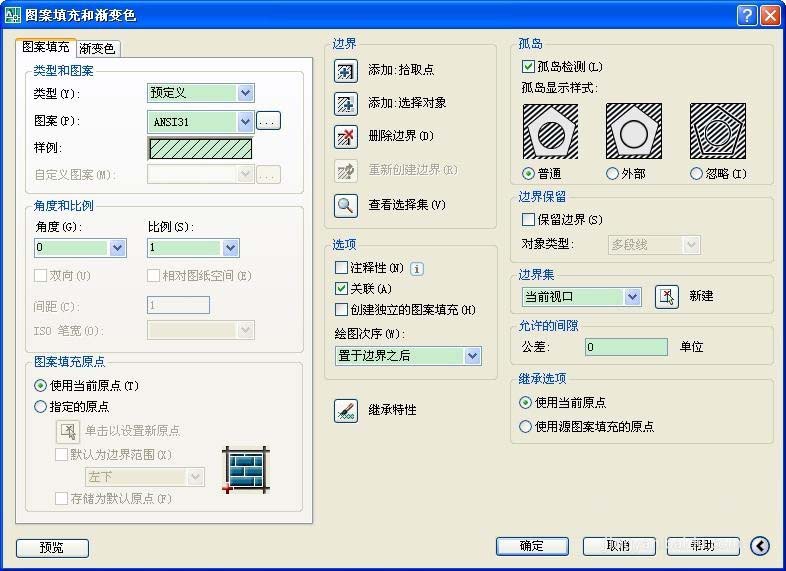

4、根据材料要求选择所需样例图案。
5、根据图形大小，图纸要求，图案形状等选择样例填充图案角度及比例。
6、选择边界的方式有拾取点和选择对象两种，如果图形简单单一，与其他图形无干涉，可直接采用拾取点点击图形内部即可选中图形。如图形较为复杂，且与相邻图形干涉较多，可采用选择对象依次选取图形边界完成图形边界选择。
7、选择完成边界后直接确认完成剖面线填充
8、如在确认后相对剖面线进行修改可直接双击剖面线进行修改，如想修改边界可选择删除功能重新进行边界选择。
