概述

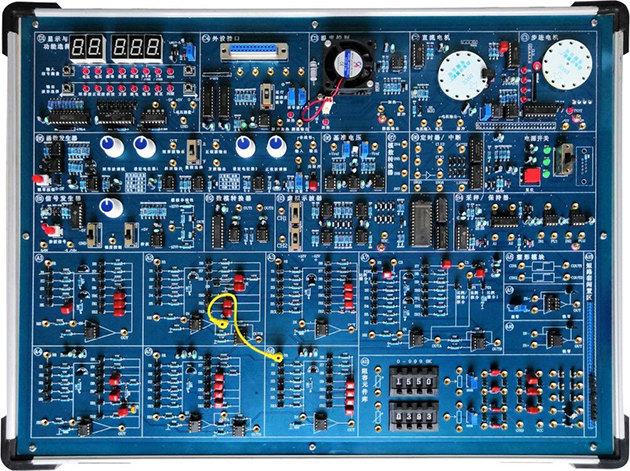

SB-ZK5自控计控原理实验箱

自控计控原理实验箱是自控/计控二合一的教学实验系统。它采用模块式结构，可构造出各种型式和阶次的模拟环节和控制系统。还可进行以微机为控制平台的计算机控制技术实验教学，做到一机多用。

一、系统组成

1、电源：输入单相三线～220V±10% 50Hz。输出直流5V/2A、±12V/0.5A 电源，均有接反和短路保护功能。

2、核心系统：采用8088微处理器，方便计算机控制技术软件编程；RS232总线接口与上位机通讯(可以USB接口通信)，含有上位机总清复位和人工总清复位电路，含有自动锁零和人工锁零功能。

3、函数发生器：实验机自带信号测量和信号显示模块

可测量信号电压(-5V～+5V)、频率、温度、转速等参数。

4、阶跃信号发生器：由手控阶跃发生(0/+5v、-5v/+5v)，幅度控制(电位器)，非线性输出组。

5、函数信号发生器：能输出正弦波、斜波、方波、矩型波、继电特性、饱和特性、死区特性和间隙特性，有开关切换，同时有数码管显示波形相关信息。正弦波信号频率范围0.1HZ~2HZ和0.8HZ~50HZ两档,分辨率是0.1HZ和1HZ,其他波形频率范围是0.1HZ~250HZ,分辨率是0.1HZ。波形信号的幅值范围-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。

6、运算模拟单
