概述
在CAD绘图过程中，默认将大于270°的直线的标注文字标注在右侧，而在出图过程中需要将将大于270°的直线的标注文字标注在左侧。

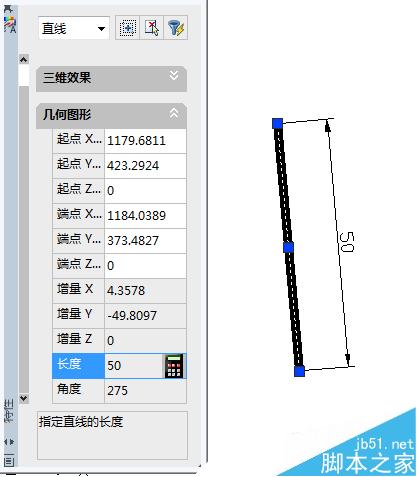

默认效果
我以角度为275°，长度为50的直线为例，向大家做一个示范！
想要得到的效果
1、将275°直线正常标注
2、旋转（269-275）°
3、按照下列步骤进行
1）Ucs
2）回车
3）Z
4）回车
5）269-275
6）回车
7）Plan
8）回车
9）回车
注意事项：这个步骤最好在图纸已经在CAD中绘制完成，准备打印前操作。
