总拓扑图如下
路由器配置思路
因为在华为设备中，若路由器上配置了子接口，每个子接口均回定义管理的VID；
若存在子接口的物理接口，接收到数据包中不存在vlan封装，将由物理接口管理。

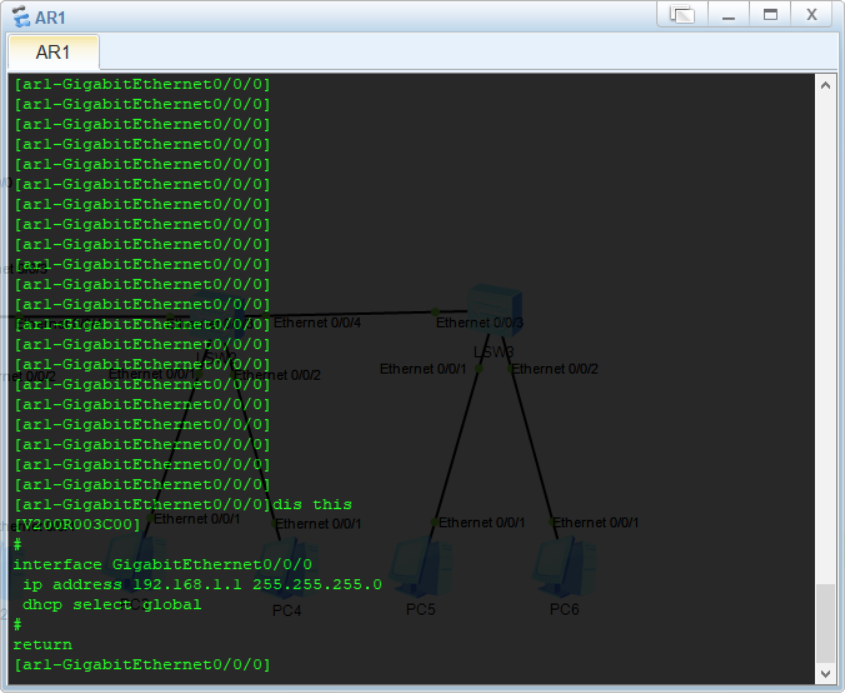

所以PC2/PC4/PC5/PC6处于不同VLAN又要用同一网段IP则只能由路由器AR1的物理接口管理，统一分发IP

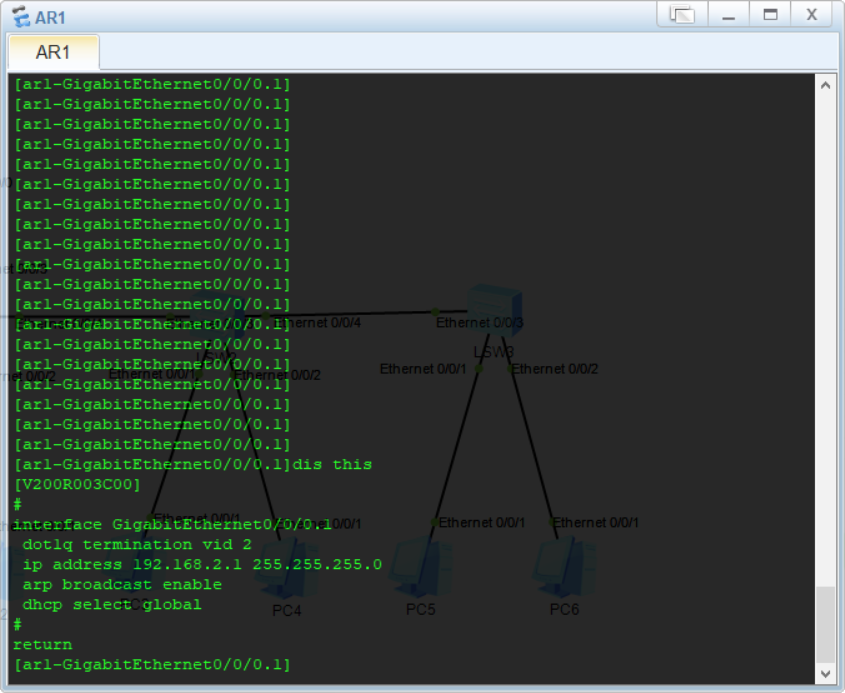

而VLAN2 可由路由器AR1的G0/0/0的子接口G0/0/0.1管理VLAN2
给物理接口和子接口都配置IP池塘即可
192.168.1.0 24
192.168.2.0 24

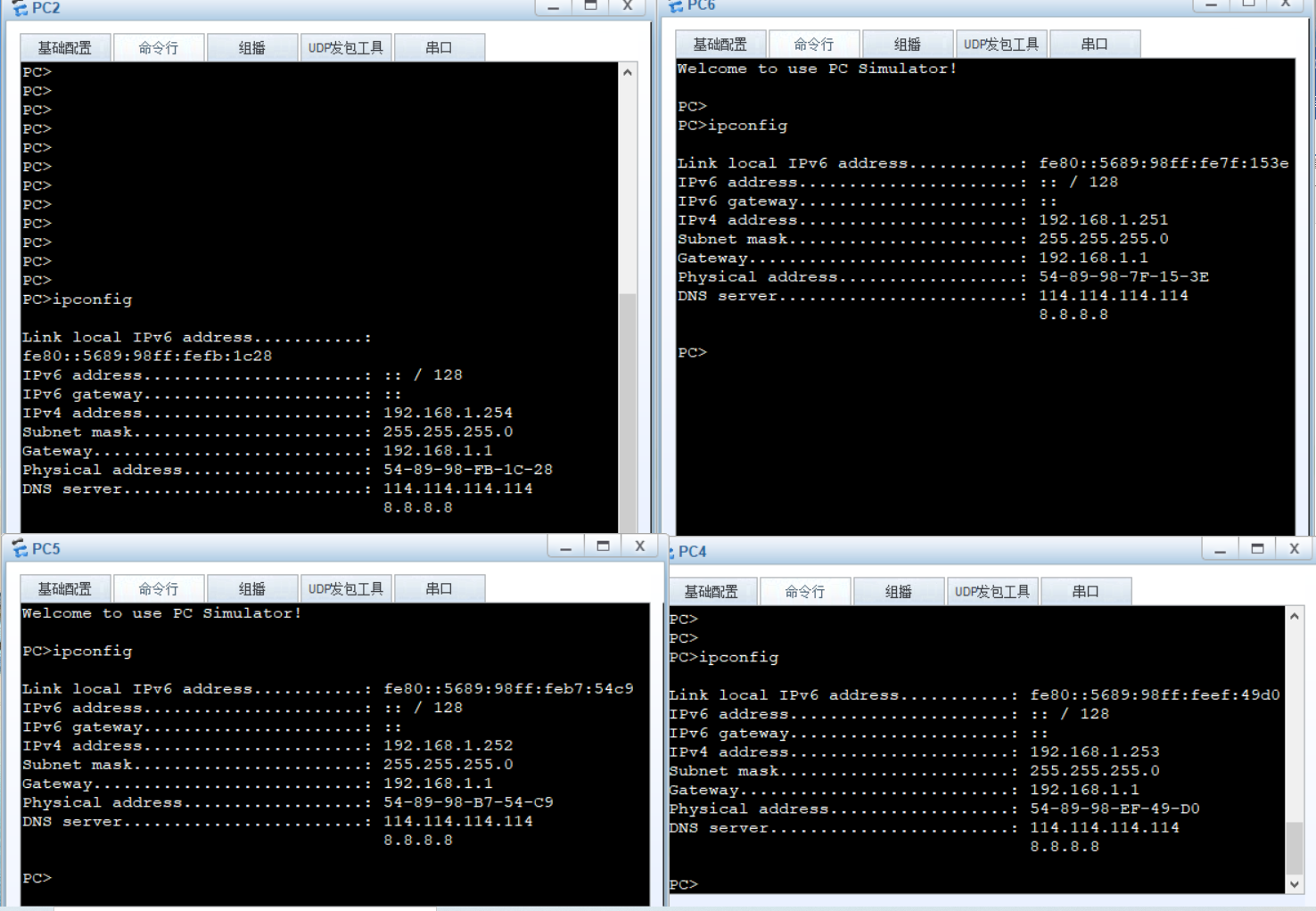

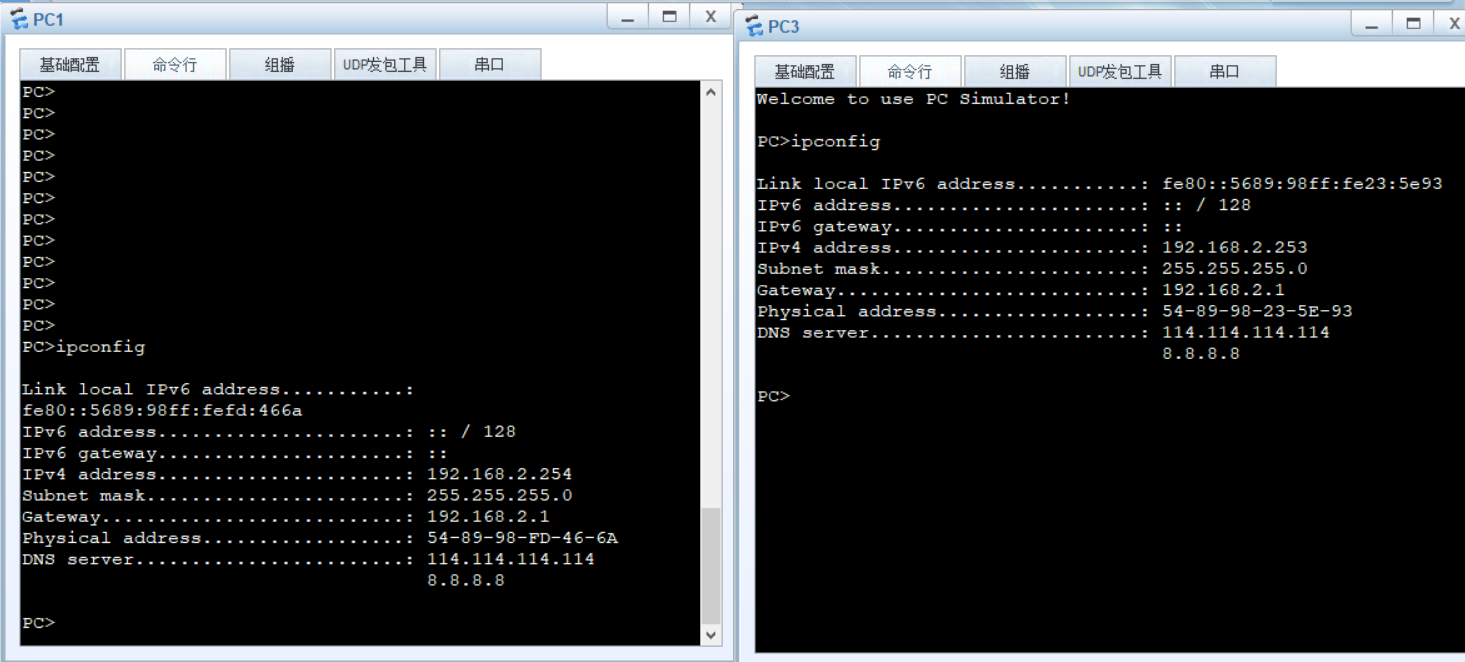

PC端都由路由器分发IP，PC1和PC3在同一网段，PC2和PC4/5/6在同一网段

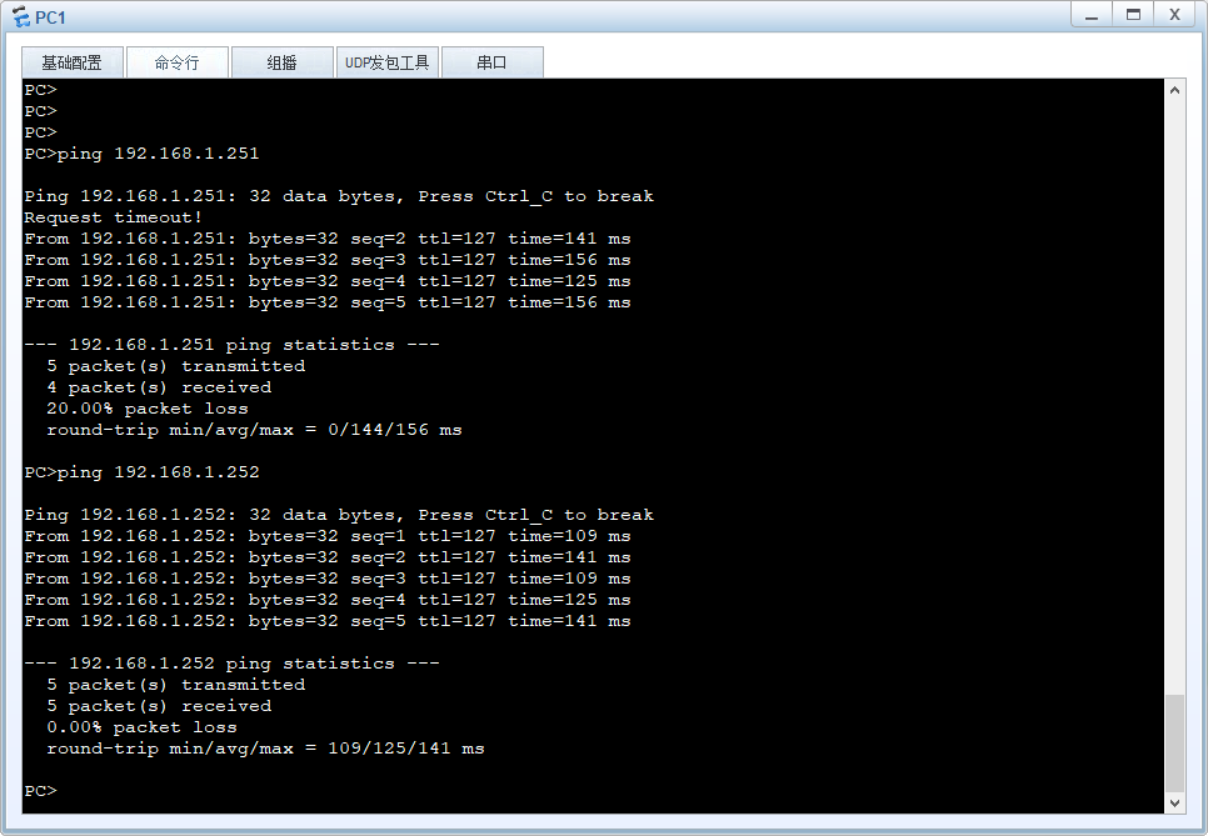

PC1/3可以访问PC2/4/5/6

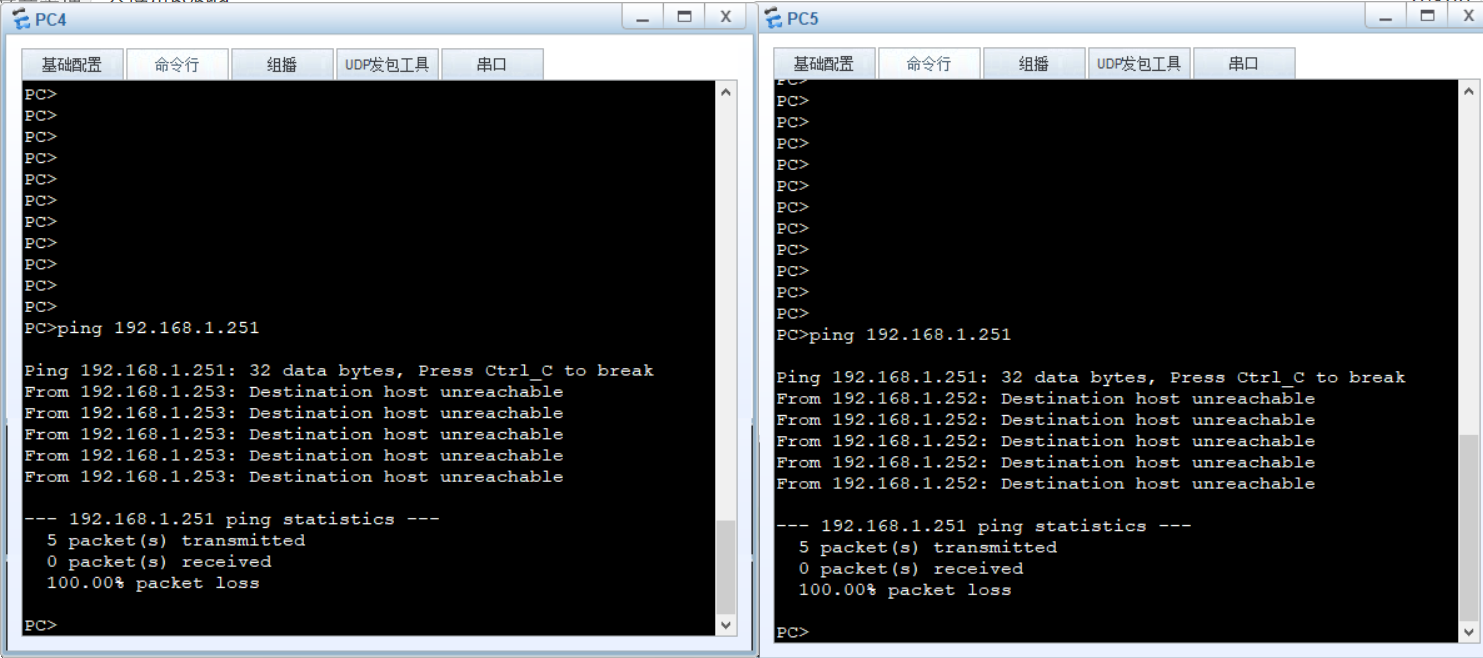

PC4和PC5不能访问PC6
