AP3216C简介

AP3216C是敦南科技推出的一款三合一环境传感器，它内部集成了：数字环境光传感、距离传感器和一个红外LED，该芯片通过IIC接口和FPGA连接。

IIC接口，支持高达400khz通信速率
支持多种工作模式（ALS、PS+IR、ALS+PS+IR等）
内置温度补偿电路
工作温度支持-30~80℃
环境光传感器具有16位分辨率
接近传感器具有10位分辨率
红外传感器具有10位分辨率
超小封装（4.12.41.35mm)

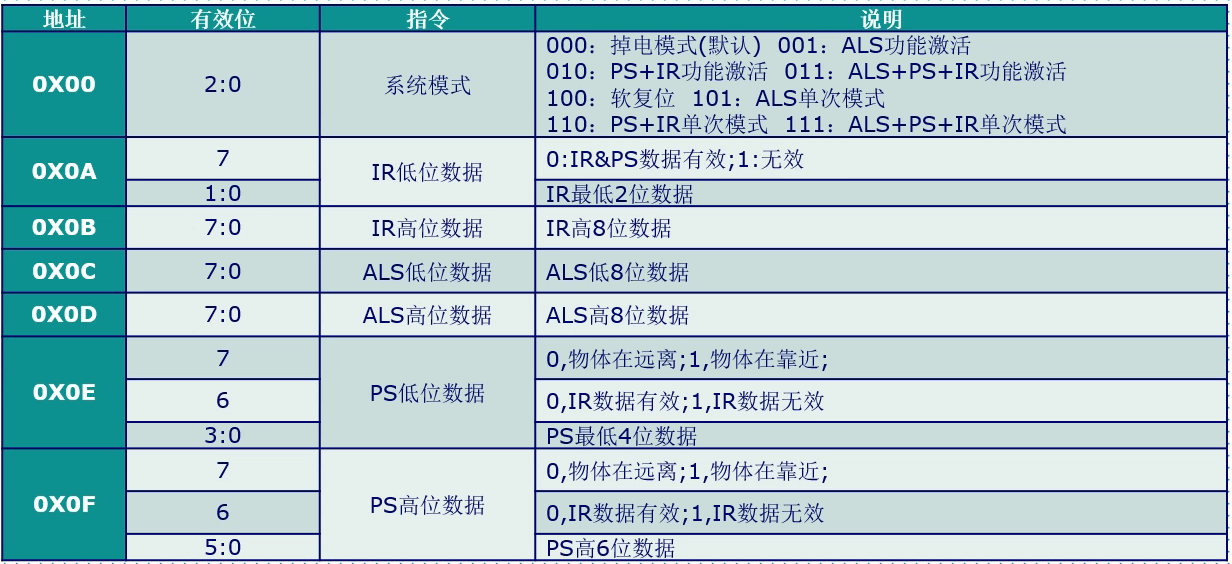

AP3216C有一系列寄存器，由这些寄存器来控制AP3216C的工作模式，以及中断配置和数据输出等。
在这里插入图片描述

在这里插入图片描述

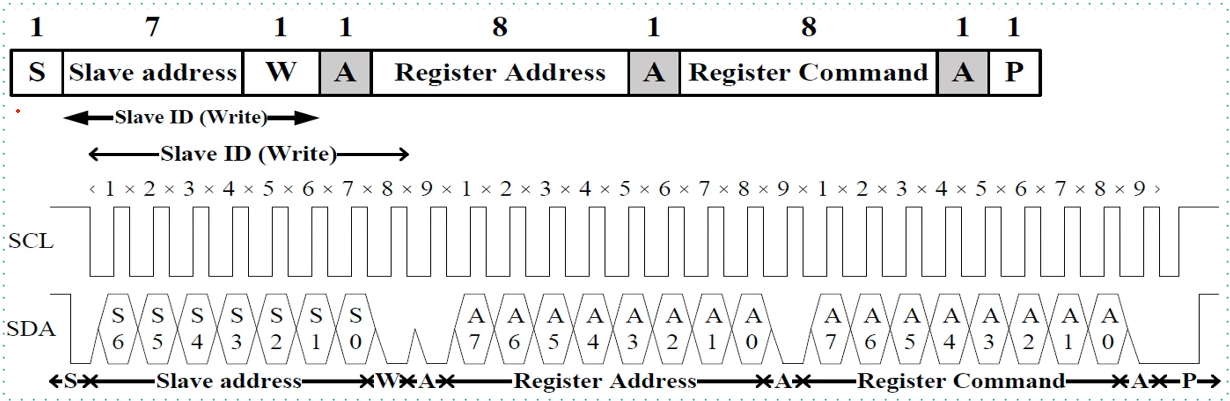

图中，先发送AP3216C的地址（7‘h1E),最低位W=0表示写数据，随后发送8位寄存器地址，最后发送8位寄存器值。其中：S，表示IIC起始信号；W，表示读/写标志位（W=0表示写，W=1表示读）；A，表示应答信号；P，表示IIC停止信号。

在这里插入图片描述

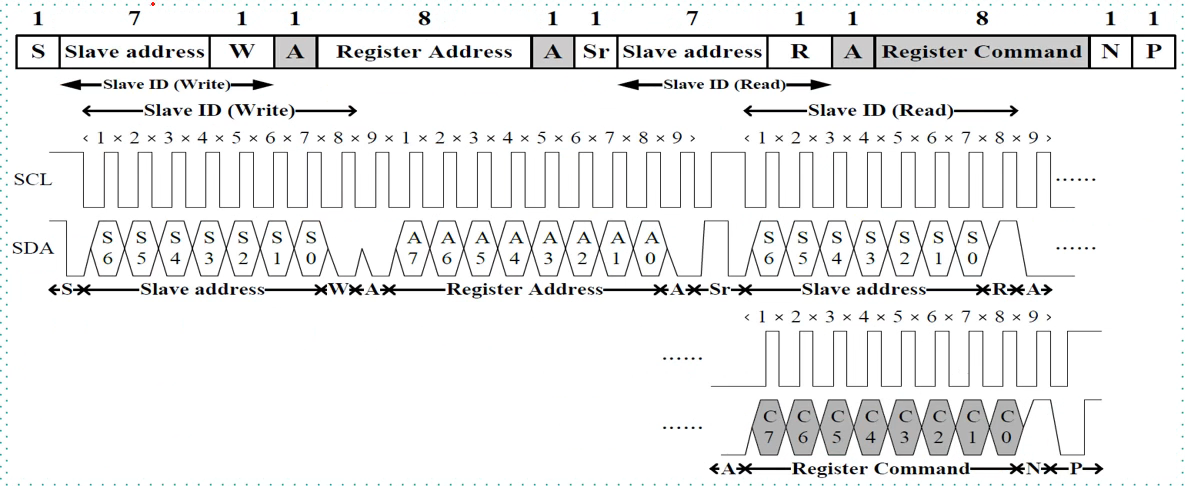

图中，同样是先发送７位地址＋写操作，然后再发送寄存器地址，随后，重新发送起始信号（Sｒ），再次发送７位地址＋读操作，然后读取寄存器值。其中：Sr，表示重新发送IIC起始信号；N，表示不对AP３２１６C进行应答；其他简写同上。
