Sip协议基本流程

SIP呼叫流程

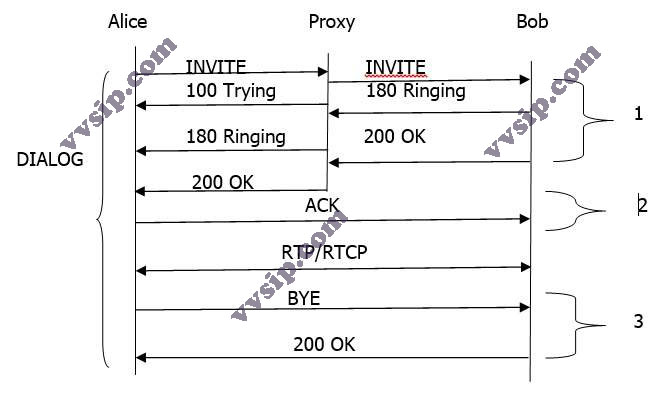

下图显示了一个SIP会话的基本呼叫流程。

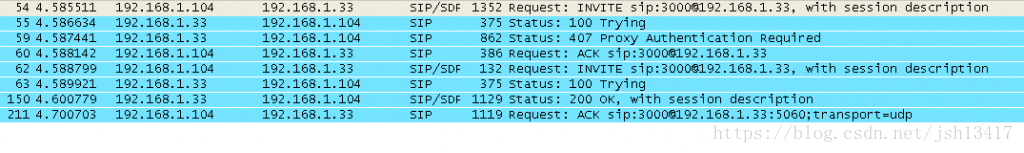

其中ip:192.168.1.33是代理服务器的地址，ip:192.168.1.104是客户端sip终端的地址。这里，代理服务器的作用相当于一个UAS。这里总共有两个事务流程，整个过程如下：

a)        Sip终端在地址192.168.1.104向服务器发起一个会议3000的INVITE消息,客户端进入calling状态，启动A和B的定时器，用于INVITE消息的超时重传。

b)        服务器发送100/trying,客户端收到后进入proceeding状态，取消A和B定时器。

c)        服务器发送407要求认证，客户端进入Completed状态。

d)        客户端通过ACK发送认证信息。

e)        进入Terminated状态后销毁该事务。

到此为止，一个客户端INVITE事务结束。

a)        Sip终端在地址192.168.1.104再次向服务器发起一个会议3000的INVITE消息，启动A和B的定时器，用于INVITE消息的超时重传

b)        服务器发送100/trying,客户端收到后进入proceeding状态，取消A和B定时器。

c)        服务器发送200OK，客户端进入Accepted状态。

d)        客户端向服务器发送ACK应答。

注：其中在进入calling状态之前，也就是在发送INVITE消息时，客户端必须将其中的SDP消息包含着INVITE消息的content中传送到。

在客户端接收到Accepted消息(200Ok)后，或根据得到的SDP做解析，启动正确的音视频编解码器，生成RTP端口，在最后的ACK中发送给服务器，这是，通话开始进行。

在Doubango协议栈中，最后一步的处理由tsip_dialog_invite.client.c文件的int c0000_Outgoing_2_Connected_X_i2xxINVITE(va_list *app)函数处理。
