STM32串口发送中断

}

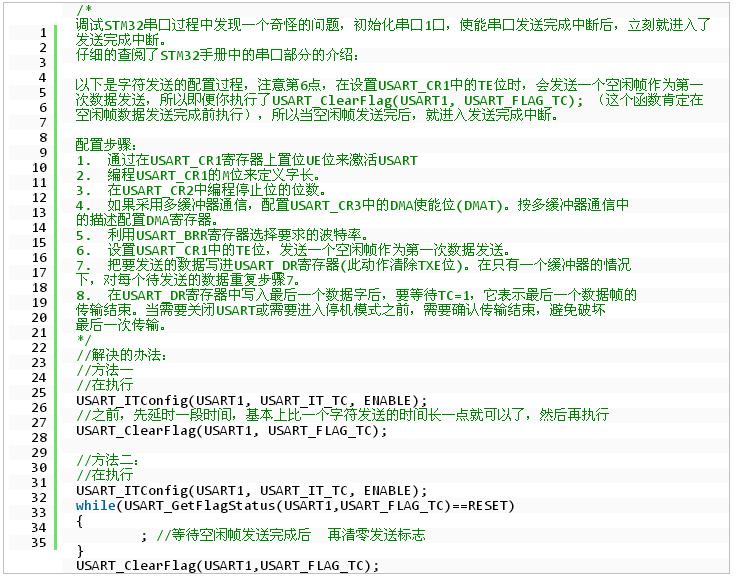

SECTION 3

在USART的发送端有2个寄存器，一个是程序可以看到的USART_DR寄存器(下图中阴影部分的TDR)，另一个是程序看不到的移位寄存器(下图中阴影部分Transmit Shift Register)。

对应USART数据发送有两个标志，一个是TXE=发送数据寄存器空，另一个是TC=发送结束；对照下图，当TDR中的数据传送到移位寄存器后，TXE被设置，此时移位寄存器开始向TX信号线按位传输数据，但因为TDR已经变空，程序可以把下一个要发送的字节(操作USART_DR)写入TDR中，而不必等到移位寄存器中所有位发送结束，所有位发送结束时(送出停止位后)硬件会设置TC标志。

另一方面，在刚刚初始化好USART还没有发送任何数据时，也会有TXE标志，因为这时发送数据寄存器是空的。

TXEIE和TCIE的意义很简单，TXEIE允许在TXE标志为'1'时产生中断，而TCIE允许在TC标志为'1'时产生中断。

至于什么时候使用哪个标志，需要根据你的需要自己决定。但我认为TXE允许程序有更充裕的时间填写TDR寄存器，保证发送的数据流不间断。TC可以让程序知道发送结束的确切时间，有利于程序控制外部数据流的时序。

SECTION 4

        总的来说，STM32单片机的串口还是很好理解的，编程也不算复杂。当然我更愿意希望其中断系统和51单片机一样的简单。

        对于接收终端，就是RXNE了，这只在接收完成后才产生，在执行USART_ITConfig(USART1, USART_IT_RXNE, ENABLE)代码时不会进入ISR。但麻烦的就是发送有关的中断了：TXE或者TC，根据资料和测试的结果，TXE在复位后就是置1的，即在执行USART_ITConfig(USART1, USART_IT_TXE,  ENABLE)后会立即产生中断请求。因此这造成一个麻烦的问题：如果没有真正的发送数据，TXE中断都会发生，而且没有休止，这将占用很大部分的CPU时间，甚至影响其他程序的运行！

        因此建议的是在初始化时不好启用TXE中断，只在要发送数据（尤其是字符串、数组这样的系列数据）时才启用TXE。在发送完成后立即将其关闭，以免引起不必要的麻烦。

        对于发送单个字符可以考虑不用中断，直接以查询方式完成。

        对于发送字符串/数组类的数据，唯一要考虑的是只在最后一个字符发送后关闭发送中断，这里可以分为两种情况：对于发送可显示的字符串，其用0x00作为结尾的，因此在ISR中就用0x00作为关闭发送中断（TXE或者TC）的条件；第二种情况就是发送二进制数据，那就是0x00~0xFF中间的任意数据，就不能用0x00来判断结束了，这时必须知道数据的具体长度。

       这里简单分析上面代码的执行过程：TXE中断产生于前一个字符从DR送入SR，执行效果是后一个字符送入DR。对于第一种情况，如果是可显示字符，就执行USART_SendData来写DR（也就清零了TXE），当最后一个可显示的字符从DR送入SR之后，产生的TXE中断发现要送入DR的是字符是0x00——这当然不行——此时就关闭TXE中断，字符串发送过程就算结束了。当然这时不能忽略一个隐含的结果：那就是最后一个可显示字符从DR转入SR后TXE是置1的，但关闭了TXE中断，因此只要下次再开启TXE中断就会立即进入ISR。对于第二种情况，其结果和第一种的相同。

         对于第一种情况，其程序可以这么写：其中TXS是保存了要发送数据的字符串，TxCounter1是索引值：

extern __IO uint8_t TxCounter1;
extern uint8_t *TXS;
extern __IO uint8_t TxLen;

void USART1_IRQHandler(void)
    {
        if(USART_GetITStatus(USART1, USART_IT_TXE) != RESET)
            {
                if(TXS[TxCounter1]) //如果是可显示字符
                    { USART_SendData(USART1,TXS[TxCounter1++]);}
                else   //发送完成后关闭TXE中断，
                    { USART_ITConfig(USART1,USART_IT_TXE,DISABLE);}
            }
    }

        对于第二种情况，和上面的大同小异，其中TXLen表示要发送的二进制数据长度：

void USART1_IRQHandler(void)
    {
        if(USART_GetITStatus(USART1, USART_IT_TXE) != RESET) //对USART_DR的写操作，将该位清零。
            {
                if(TxCounter1<TxLen)
                    { USART_SendData(USART1,TXS[TxCounter1++]);}
                else   //发送完成后关闭TXE中断
                    { USART_ITConfig(USART1,USART_IT_TXE,DISABLE);}
            }
    }

        事实上第一种情况是第二种的特殊形式，就是说可以用第二种情况去发送可显示的字符——当然没人有闲心去数一句话里有多少个字母空格和标点符号！

        在使用时，只要将TXS指向要发送的字符串或者数组，设置TxLen为要发送的数据长度，然后执行USART_ITConfig(USART1, USART_IT_TXE,ENABLE)就立即开始发送过程。用户可以检查TxCounter1来确定发送了多少字节。比如以第二种情况为例：

uint32_t *TXS;
uint8_t TxBuffer1[]="0123456789ABCDEF";
uint8_t DST2[]="ASDFGHJKL";
__IO uint8_t TxLen = 0x00;

     TxLen=8;                               //发送8个字符，最终发送的是01234567
    TXS=(uint32_t *)TxBuffer1;   //将TXS指向字符串TxBuffer1
    TxCounter1=0;                     //复位索引值
    USART_ITConfig(USART1, USART_IT_TXE,ENABLE);   //启用TXE中断，即开始发送过程
    while(TxCounter1!=TxLen);   //等待发送完成

    TXS=(uint32_t *)TxBuffer2;   //同上，最终发送的是ASDFGHJK
    TxCounter1=0;
    USART_ITConfig(USART1, USART_IT_TXE,ENABLE);
    while(TxCounter1!=TxLen);

        以上就是我认为的最佳方案，但串口中断方式数据有多长就中断多少次，我认为还是占用不少CPU时间，相比之下DMA方式就好多了，因为DMA发送字符串时最多中断两次（半传输完成，全传输完成），并且将串口变成类似16C550的器件。
